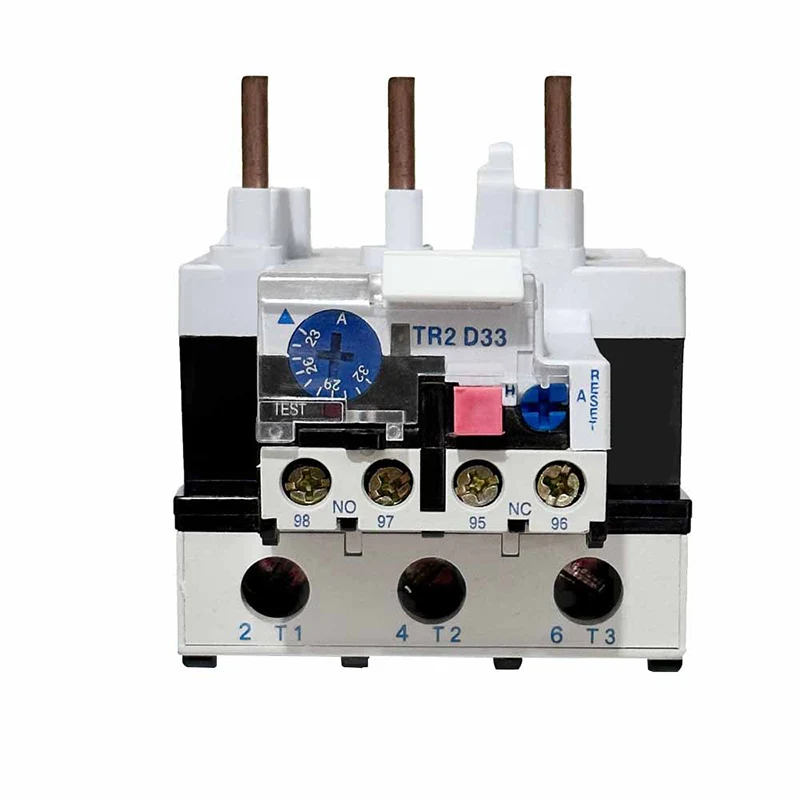

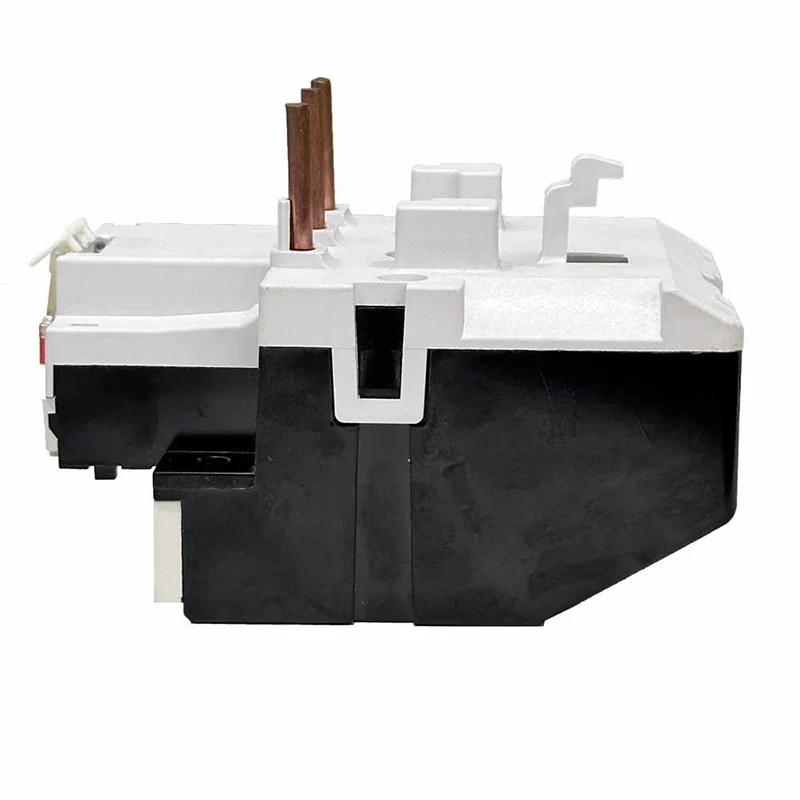

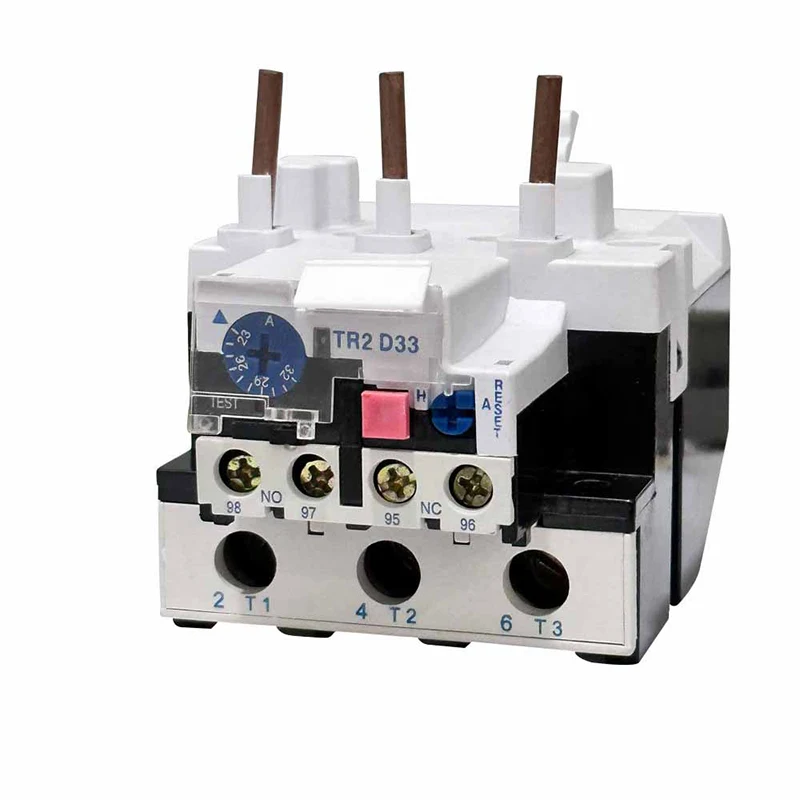

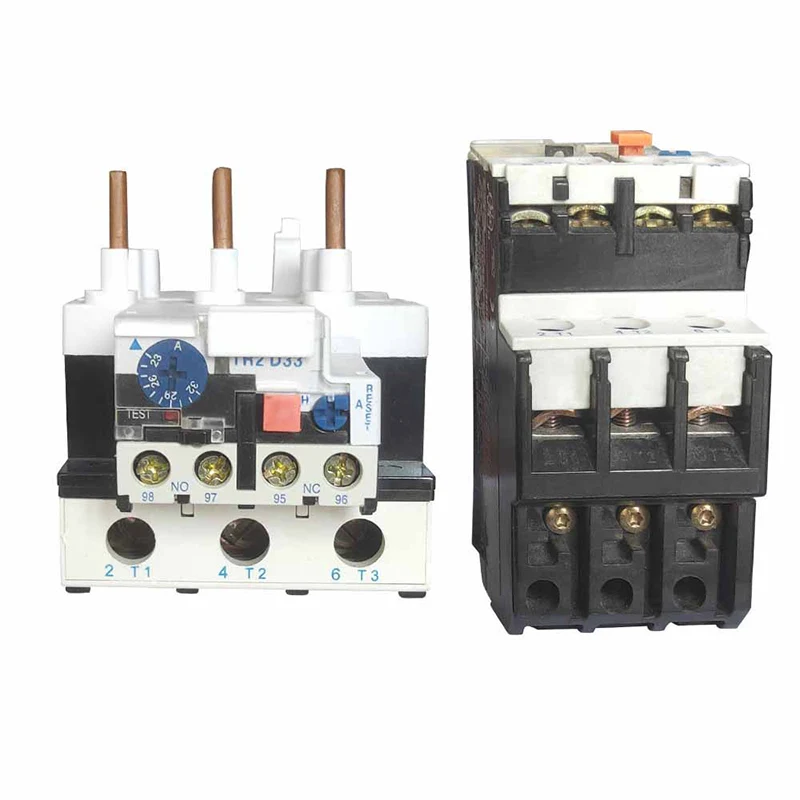

ТЕРМАЛНИ РЕЛАИ РЕЛ2-Д33 РЕЛАИ

ТЕРМАЛНИ ТЕРМИЈСКИ ТЕРМИЛНИ ТЕРМИЈСКИ РАЗВОЈИ РАДИ НА НАЧЕЛУ ТЕРМАЛНОГ ЕКТИВНОСТИ ЕЛЕКТРИЧНЕ ФУРНЕ. Када је мотор преоптерећен, његова струја расте, узрокујући грејни елемент унутар релеја топлотног преоптерећења за загревање. Ова топлота се преноси у биметал, који је направљен од два метала са различитим коефицијентима топлотне експанзије, па се савија када се загрева. Када савијање дође до одређене тачке, он покреће механички уређај, обично контакт, који искључује напајање мотору, штитећи га од штете.

Пошаљи упит

Опис производа

Спецификације:

Производ Назив	Релеј топлотног преоптерећења
Модел	СТ2-Д33
Материјал	Пластичне, електронске компоненте
Термички Контакт	1НО + 1НЦ
Термички Релаирид Цуррент	23А-93А	Напомена са тренутном тренутком домет
Стр2-93	Подесиви тренутни опсег (а) Подешавање	3322	23 ~ 26 ~ 32	Стр2-40 ~ 95
		3353	17 ~ 25
		3355	30 ~ 33 ~ 36 ~ 40
		3357	37 ~ 41 ~ 46 ~ 50	Стр2-50 ~ 95
		3359	48 ~ 51 ~ 60 ~ 65	Стр2-50 ~ 95
		3361	55 ~ 0 ~ 65 ~ 70	СТР2-62 ~ 95
		3363	63 ~ 71 ~ 80	Стр2-80 / Стр2-95
		3365	80 ~ 85 ~ 93	Стр2-95
Учесталост	660В
Окретање класе	50 / 60Хз
Боја	Као што је слика приказана

Главни технички параметри

Модел	Називна струја	Не.	Подешавање распона (а)	За контактора
Стр2-25	25	1301	0,1 ~ 0.12 ~ 0.14 ~ 0.16	Стр2-9 ~ 32
		1302	0.16 ~ 0.19 ~ 0.22 ~ 0.25
		1303	0,25 ~ 0,3 ~ 0,35 ~ 0.4
		1304	0.4 ~ 0.05 ~ 0.63
		1305	0.63 ~ 0.8 ~ 0.9 ~ 1
		1306	1 ~ 1.2 ~ 1.4 ~ 1.6
		1307	1.6 ~ 1.9 ~ 2.2 ~ 2.5	Стр2-12 ~ 32
		1308	2.5 ~ 3 ~ 3,5 ~ 4
		1309	4 ~ 5 ~ 6
		1312	5.5 ~ 6 ~ 7 ~ 8
		1314	7 ~ 8 ~ 9 ~ 10
		1316	9 ~ 11 ~ 13
		1321	12 ~ 14 ~ 16 ~ 18	Стр2-12 ~ 32
		1322	17 ~ 21 ~ 25	Стр2-12 ~ 32
		1353	23 ~ 32	СТР2-25 / 32 (ЛЦ1-Д25 / 32)
СТР2-36	36	2353	23 ~ 26 ~ 29 ~ 32	СТР2-25 / 32 (ЛЦ1-Д25 / 32)
		2353	28 ~ 32 ~ 36	Стр2-32
		2353	30 ~ 40	Стр2-32
Стр2-93	93	3322	23 ~ 26 ~ 32	Стр2-40 ~ 95
		3353	17 ~ 25
		3355	30 ~ 33 ~ 36 ~ 40
		3357	37 ~ 41 ~ 46 ~ 50	Стр2-50 ~ 95
		3359	48 ~ 51 ~ 60 ~ 65	Стр2-50 ~ 95
		3361	55 ~ 0 ~ 65 ~ 70	СТР2-62 ~ 95
		3363	63 ~ 71 ~ 80	Стр2-80 / Стр2-95
		3365	80 ~ 85 ~ 93	Стр2-95
Стр2-140	140		80 ~ 104
			95 ~ 120
			110 ~ 140

Главне функције

Заштита преоптерећења: Када оптерећење мотора премашује њену оцену, релеј топлотног преоптерећења прекида напајање да спречи прегревање мотора и оштећења.

Заштита прегревања: Ако се мотор прегрева из неког разлога (нпр. Температура на околној амбијента или лоше расипање топлоте), топлотни релеј преоптерећења такође ће прекинути напајање.

Индикација функција: Многи релеји термичких преоптерећења имају индикаторску функцију, који сигнализирају или мењају статус када је мотор преоптерећен или прегреван, тако да у времену оператор може на време да нађе и предузме мере.

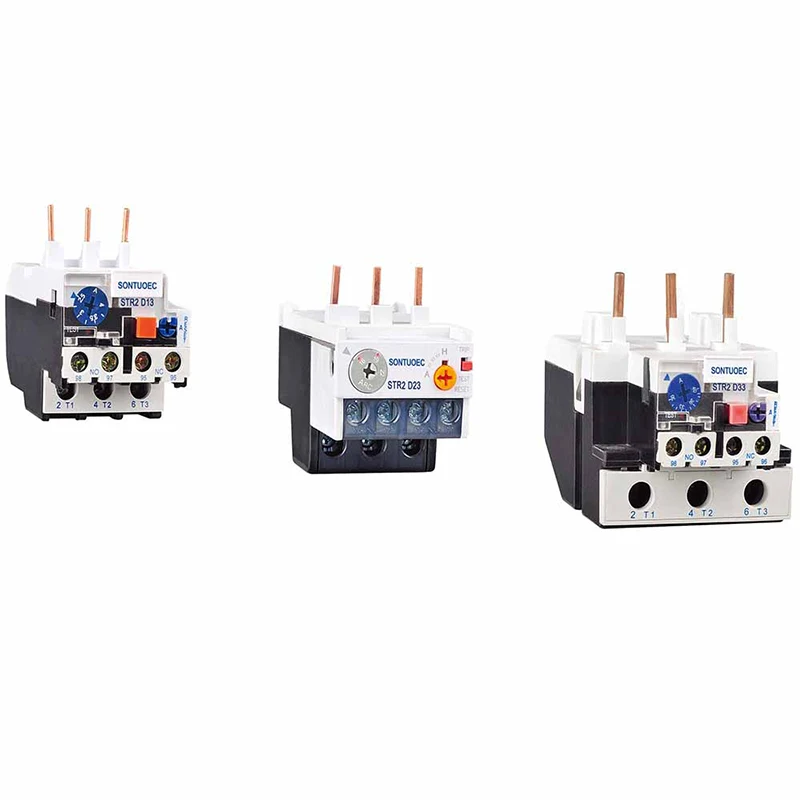

Ауто релеј Стр2-Д Серија релеја топлотног преоптерећења може се користити у кругу од 50/60 Хз, називног напона изолације 660 В, називна струја 0.1-93а за заштиту фазне паузе када је електрични мотор преоптерећен, релеј је најсавременији АЦ контакт у деведесетима у свету у свету, то је најнапреднији термички релеј у деведесетини у свету.

Сценарији апликације

Релеји топлотног преоптерећења се широко користе у различитим индустријским и комерцијалним окружењима, посебно у опреми која захтева електричне моторне погоне. На пример, користе се у пумпама, компресорима, навијачима, транспортерима и разним осталим механичкој опреми како би се осигурало да се таква опрема може сигурно искључити у случају преоптерећења или прегревања.

Избор и уградња

Приликом одабира релеја топлотног преоптерећења, потребно је размотрити факторе попут оцјена мотора, оперативно окружење и карактеристике оптерећења. Такође је потребно осигурати да се називна струја релеја топлотног преоптерећења подудара са оценом мотора и да има одговарајуће карактеристике заштите и прегријавања.

Приликом инсталирања релеја за топлотни преоптерећење морате да следите смернице произвођача и осигурате да је правилно повезан са мотором и контролним круговима. Поред тога, релеји топлотног преоптерећења морају се редовно прегледавати и одржавати редовно да би се осигурао правилан рад и дуг радни век.
