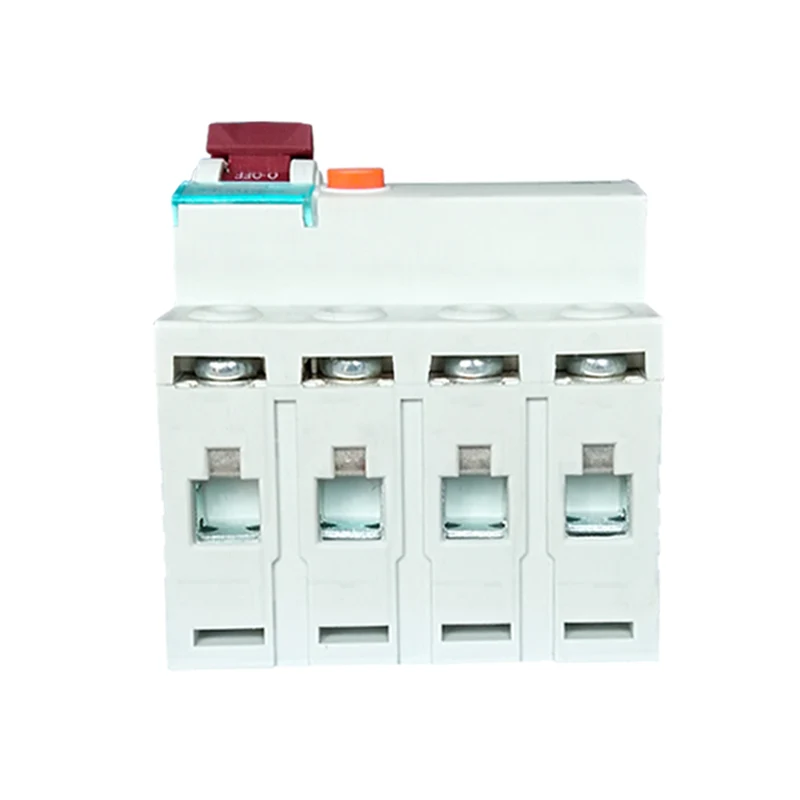

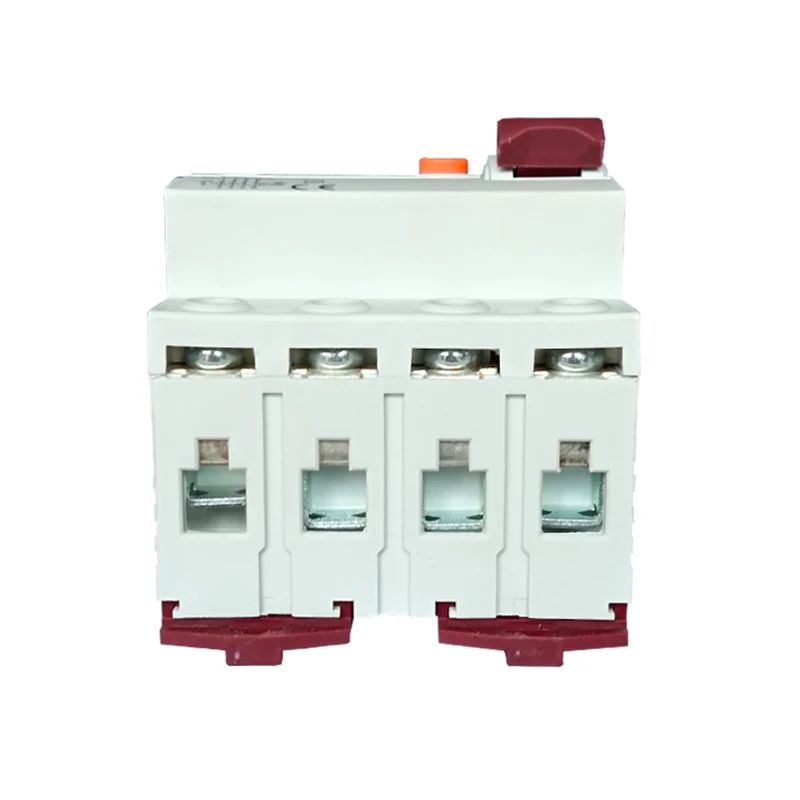

4П 40А/10мА прекидач резидуалне струје

4П 40А/10мА прекидач диференцијалне струје је заштитни прекидач са 4 пола (тј. 3-фазне жице за пожар и нулте струје) који је оцењен на 40 ампера и способан је да аутоматски прекине струјно коло када се детектује да је резидуална струја у колу на или изнад 10 миллиампера. Уређај се углавном користи за спречавање електричних пожара и несрећа од струјног удара и за заштиту личне сигурности и сигурности опреме.

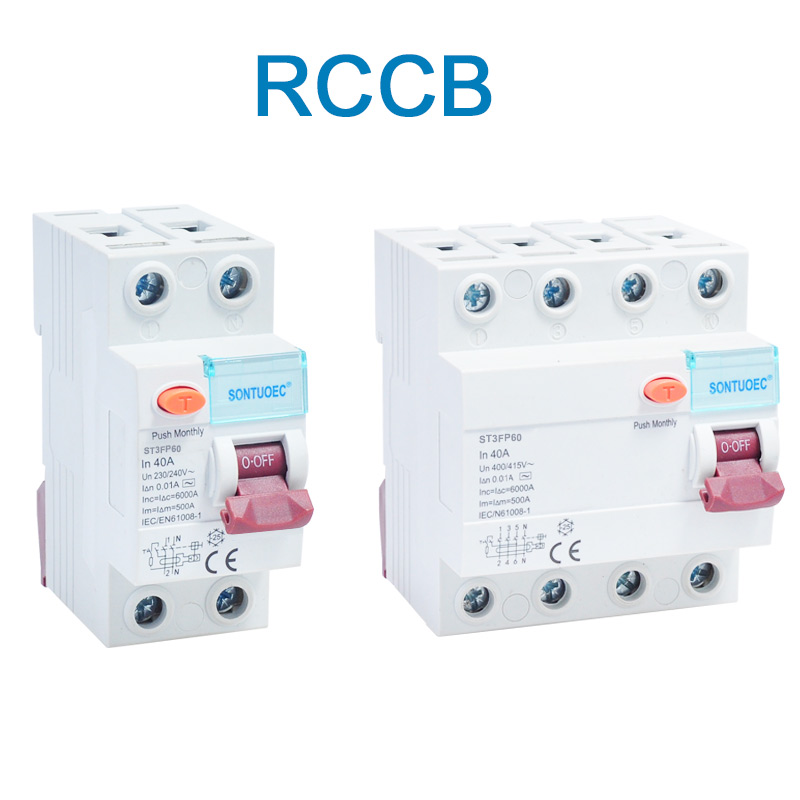

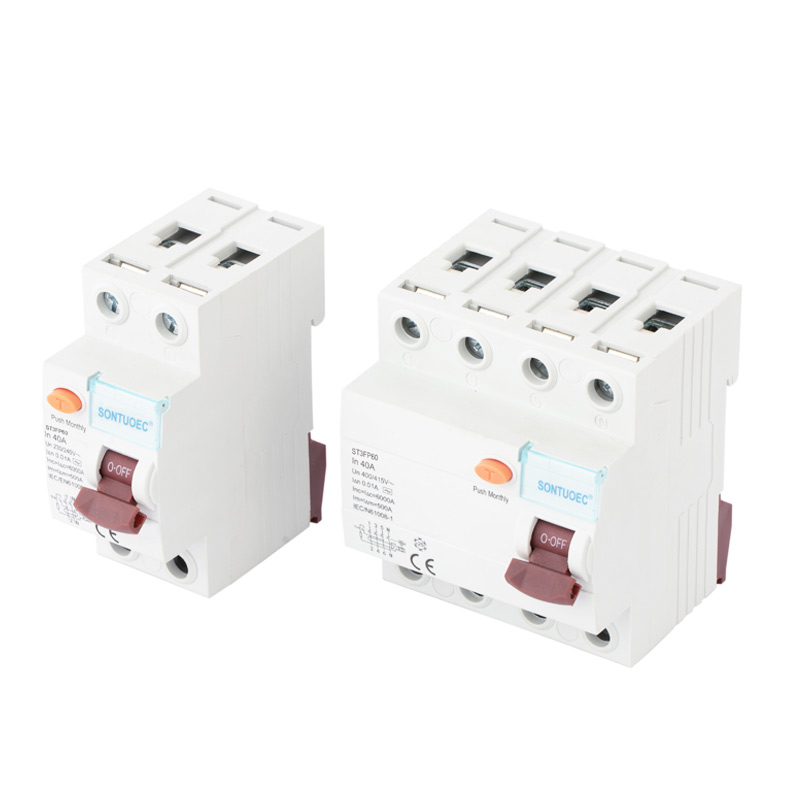

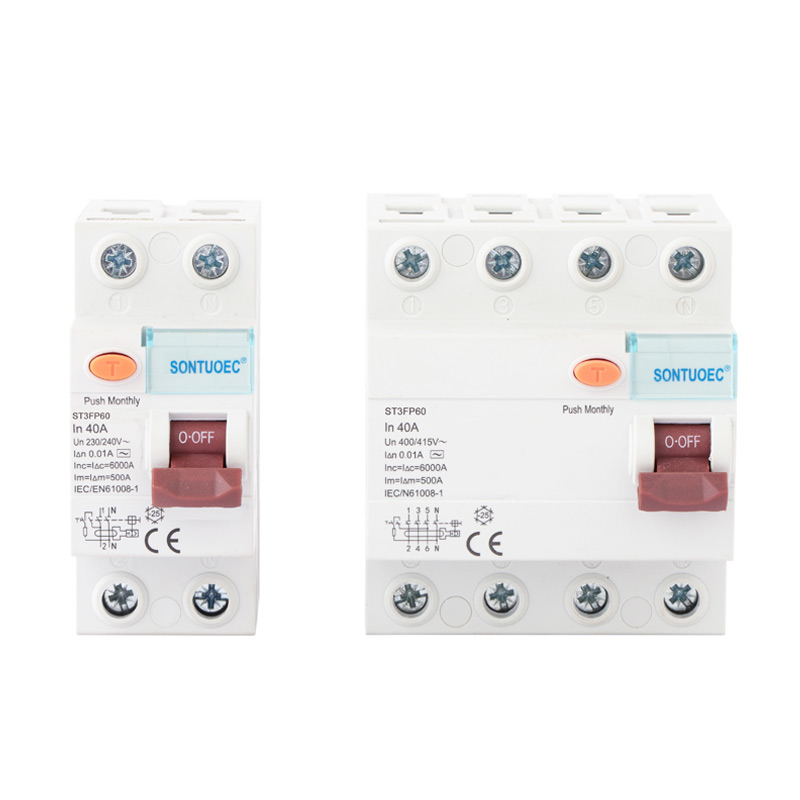

Модел:ST3FP60

Пошаљи упит

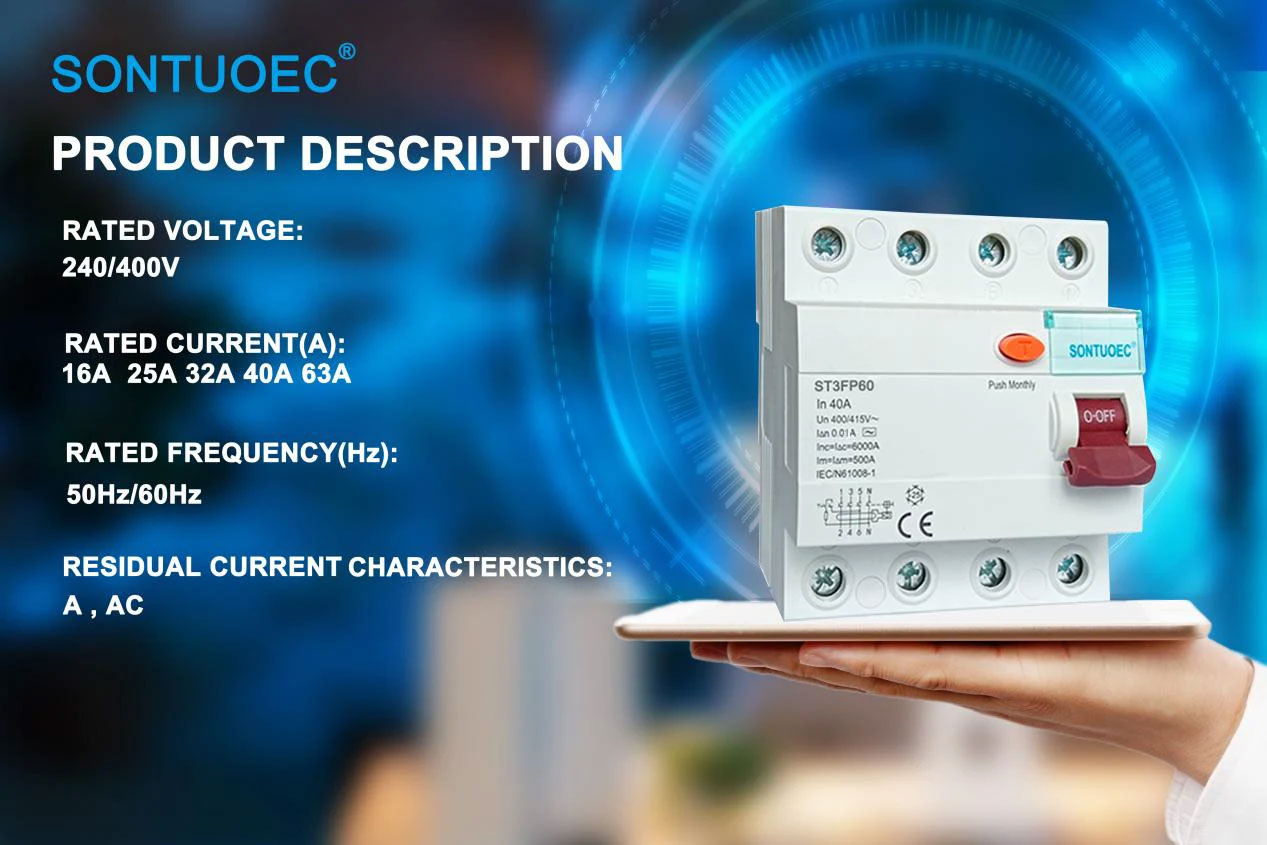

Опис производа

Модел:	СТ3ФП60
СТАНДАРД	ИЕЦ61008-1
Карактеристике резидуалне струје:	И, и
Поле бр.:	2П, 4П
Називна струја:	16А, 25А, 32А, 40А, 63А;
Називни напон:	230/400В АЦ
Називна фреквенција:	50/60Хз
Називна резидуална радна струја ИΔн:	10мА, 30мА, 100мА, 300мА, 500мА
Називна резидуална нерадна струја И Δбр:	≤0,5ИΔн
Називна условна струја кратког споја Инц:	6000А
Називни условни резидуални кратки спој тренутни ИΔц:	6000А
Трајање путовања:	Тренутачно окидање≤0,1 сек
Опсег струје окидања:	0,5ИΔн~ИΔн
Електромеханичка издржљивост:	4000 циклуса
Момент причвршћивања:	2.0Нм
Терминал за повезивање:	Вијчани прикључак Стубни прикључак са стезаљком
Инсталација:	Монтажа на Дин шину од 35 мм

Принцип рада

Принцип рада овог прекидача је заснован на принципу равнотеже струје. У нормалним условима, струје које улазе и излазе из кола треба да буду једнаке у линији која пролази кроз оптерећење. Међутим, када постоји квар изолације у линији или када људско биће дође у контакт са струјним колом, то може довести до цурења струје, чинећи струје у и из кола неуравнотежене. У овом тренутку, струјни трансформатор унутар прекидача ће открити ову неуравнотежену струју и претворити је у електрични сигнал. Електронско коло ће појачати, упоредити и обрадити овај сигнал, а када сигнал достигне унапред постављени праг, тј. када резидуална струја достигне или пређе 10 милиампера, прекидач ће брзо прекинути коло.

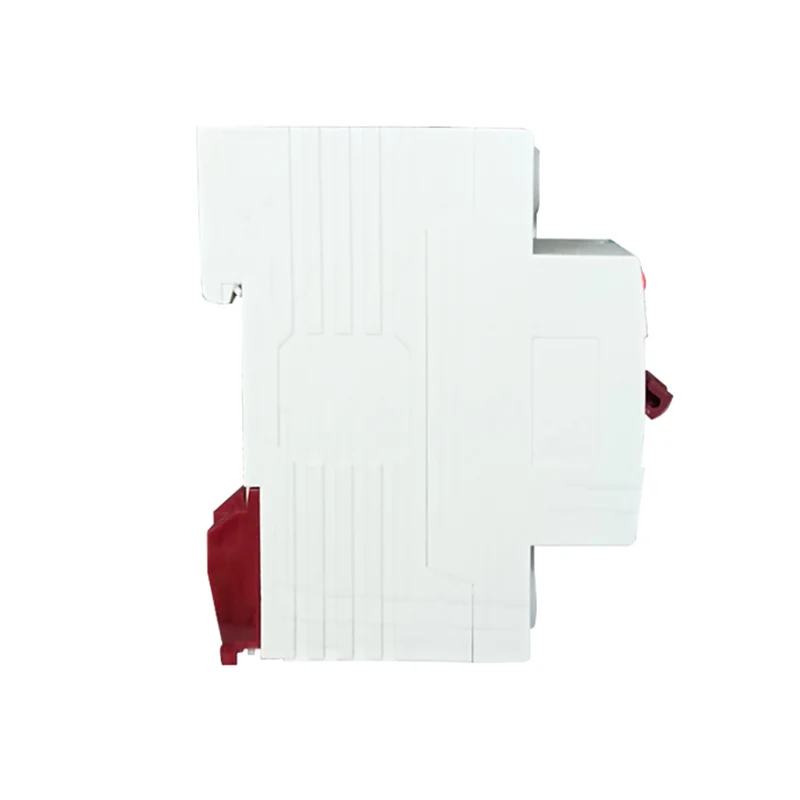

4P 40A/10mA Residual Current Circuit Breaker

Главне карактеристике

Висока осетљивост: може да открије малу струју цурења (10 мА) и прекине струјно коло на време како би се спречили електрични пожари и несреће струјног удара.

Брз одговор: када се детектује струја цурења, прекидач ће прекинути струјно коло за врло кратко време (обично у року од десетина милисекунди).

Свестраност: поред основне функције заштите од цурења, прекидач може имати и функције заштите од преоптерећења и кратког споја.

Једноставан за инсталацију и одржавање: Обично усваја модуларни дизајн, који се лако инсталира и демонтира. У међувремену, његова једноставна унутрашња структура олакшава одржавање и ремонт.
