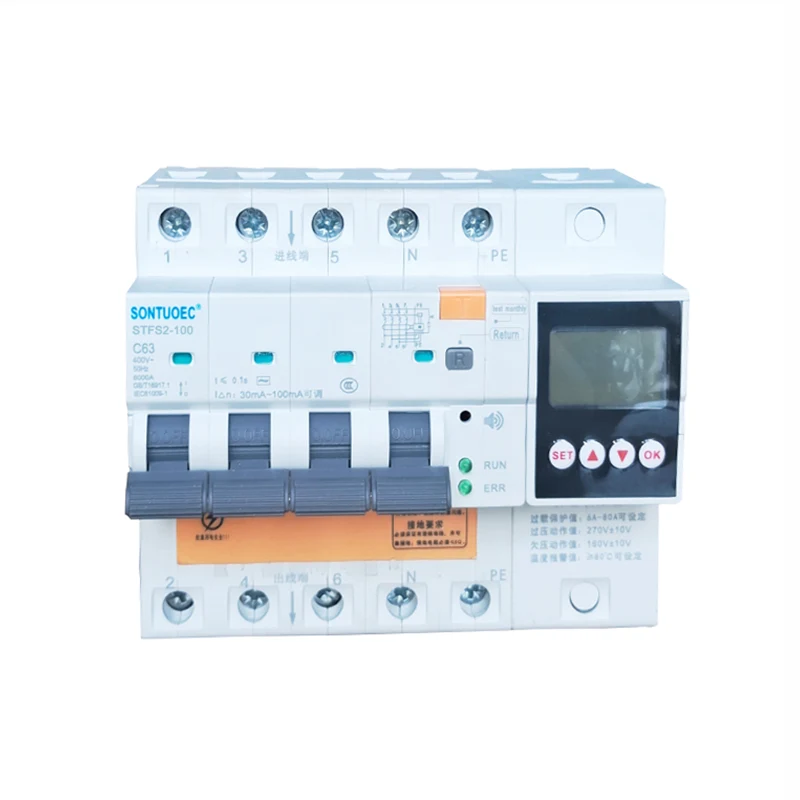

100А 2п 4п Мултифункционални РЦБО

СТСФ2-100 100А 2п 4п Мултифункционални РЦБО је погодан за АЦ 50/60Хз, оцењен у колу са напоном од 230В-400В и називном струјом од 100А, када је особа погођена струјом или цури електрична мрежа. Када цурење, пренапон и поднапон достигну задате вредности, прекидач диферентне струје може брзо да ради у веома кратком временском периоду и брзо прекине напајање. Када надзорна температура прекидача диференцијалне струје достигне подешену вредност, жица за уземљење за праћење није повезана. Када је повезан, производ емитује звук аларма како би заштитио безбедност особља и електричне опреме и може да избегне Спречите оштећење опреме узроковано пренапоном у електричној мрежи. Има преоптерећење, кратак спој, цурење, пренапон Функције заштите од поднапона и превисоке температуре такође се могу користити за повремено укључивање и искључивање електричних уређаја у нормалним околностима Кола за осветљење, посебно погодна за индустријске и комерцијалне системе дистрибуције осветљења. Производ има малу запремину, компактну структуру и бољу исплативост од других сличних производа. Има леп изглед, Висок капацитет прекидања чини га добрим избором за дистрибуцију електричне енергије у домаћинству. Овај производ је усклађен са стандардима ГБ/Т 16917.1 и ИЕЦ 61009-1 и добио је ЦЕ сертификат.

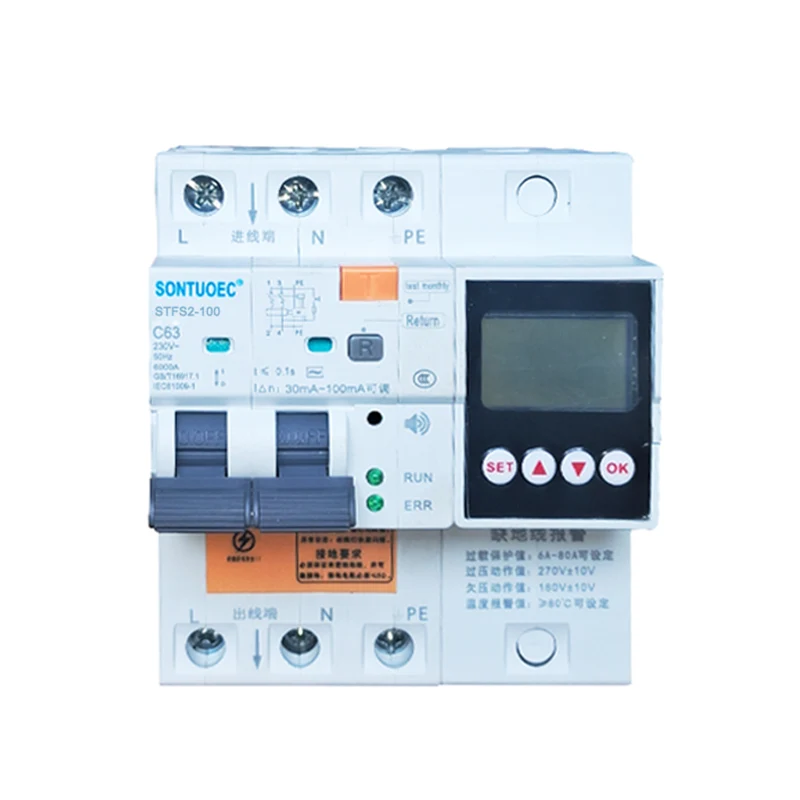

Модел:STFS2-100

Пошаљи упит

Опис производа

Модел	СТФС2-100 Електрични тип
Карактеристике резидуалне струје	АЦ
Стандард	ИЕЦ/ЕН 61009-1
Називна осетљивостл△н	0.03,0.1,0.3
Поле Но	Стуб: 1П+Н+ПЕ; 3П+Н+ПЕ
Оцењено Тренутно (А)	6А,10А,16А,20А,25А,32А, 40А,63А,80А,100А
Називни напон (В)	240/415В ;230/400В
Називна резидуална радна струја	10ма,30ма,100ма,300ма,500ма
Називни условни резидуални кратки спој струја	6КА
Електро-механичка издржљивост	преко 4000 циклуса
ФУНКЦИЈА:	заштита од цурења, Заштита струје од преоптерећења, заштита од кратког споја, заштита под напоном, заштита од пренапона, Називна струја/напон подесив, Заштита од температуре, Аларм за улазак воде и тако даље.

ТЕМПЕРАТУРА ОКОЉНОГ ВАЗДУХА:

1. Температура амбијенталног ваздуха не сме бити нижа од -5 1Ц, не виша од +40 Ц, а просечна дневна вредност не сме бити већа од +35 Ц.

2. Надморска висина: Надморска висина места постављања не сме бити већа од 2000м.

3.Атмосферски услови

Ваздух је чист, а при максималној температури од +40 'Ц релативна влажност ваздуха није висока Више од 50%. Већа релативна влажност ваздуха је дозвољена на нижим температурама, на пример на +20 Ц,

Релативна влажност не би требало да прелази 90%. Због повремене умерене кондензације изазване температурним променама, треба обратити пажњу на предузимање одговарајућих мера.

4. Категорија инсталације Категорије инсталације су лИ и ИИИ

Струја и број Пољака

100А: Ово указује да је РЦБО оцењен на 100 ампера. Називна струја је максимална вредност струје коју прекидач може да носи непрекидно без изазивања прегревања или оштећења.

2п, 4п: „п“ овде означава број полова, тј. број фаза кола на које се прекидач може повезати. 2п значи да се прекидач може повезати на две фазе кола (обично Ватра и Нула), док 4п значи да се може повезати на четири фазе кола (обично трофазни Ватра и Нула).

Мултифункционални

Мултифункционални означава да је овај мултифункционални РЦБО 100А 2п 4п опремљен разним заштитним функцијама. Поред основне заштите од преоптерећења и кратког споја, такође може да обезбеди заштиту од цурења, заштиту од поднапона, заштиту од пренапона и тако даље. температурна заштита, аларм за улазак воде, подесива струја и напон。Ове заштите омогућавају РЦБО-у да пружи свеобухватнију заштиту за кола и опрему.

100A 2p 4p Multifunctional RCBO

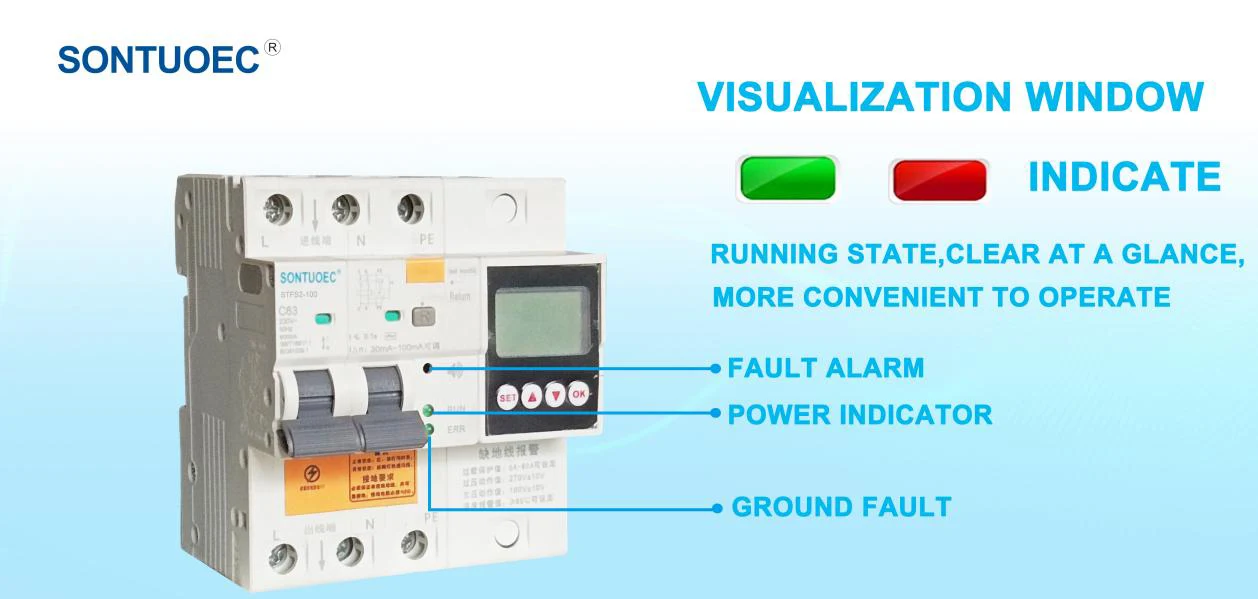

Упозорење!

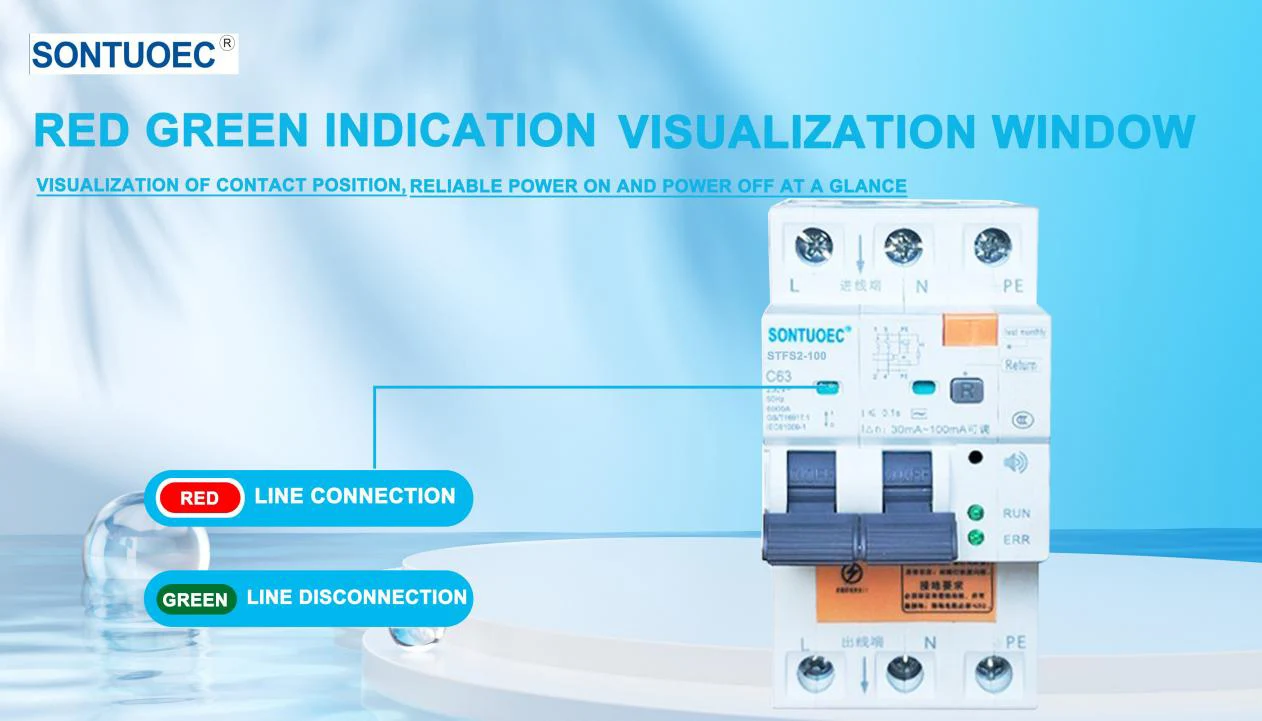

Упозорење нормално стање: зелено светло укључено;

Ненормално стање: Светло је искључено

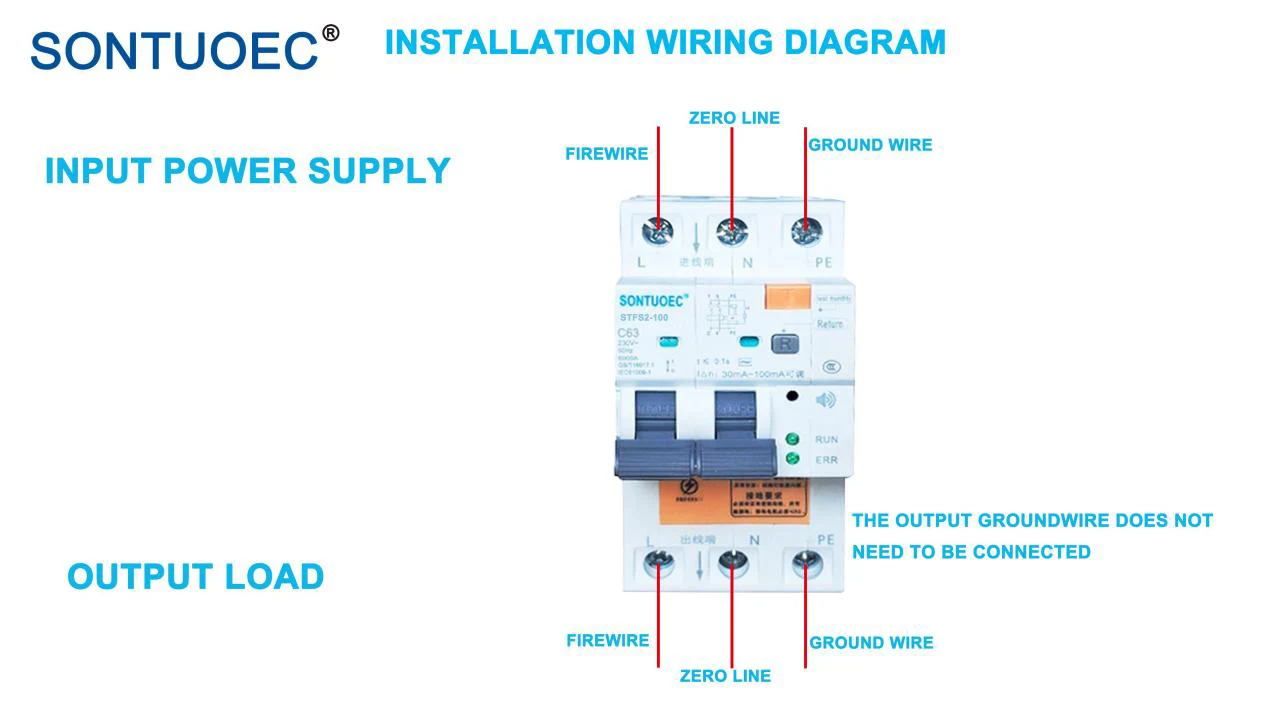

Захтеви за уземљење:

Неопходно је осигурати да постоји улазна жица за уземљење и жица за уземљење, а отпор уземљења мора бити с 5К!

Сценарио апликације

Пошто РЦБО има различите функције заштите, често се користи у круговима који захтевају личну безбедност, као што су електрична кола за осветљење, слаба снага и електрични уређаји у кућама и јавним местима. Ова места често карактеришу вода и влага, што лако може изазвати несреће због цурења. Поред тога, РЦБО се такође може користити у индустријским електричним системима где је безбедност људи предуслов, као што су кола за контролу периферног светла, радарски системи и инструменти за геолошка истраживања.
