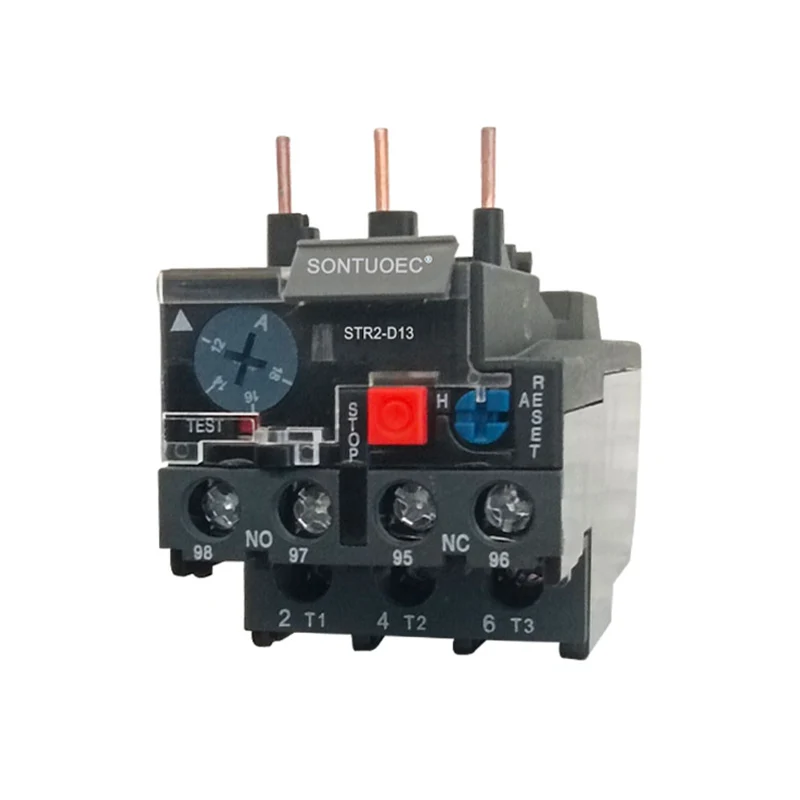

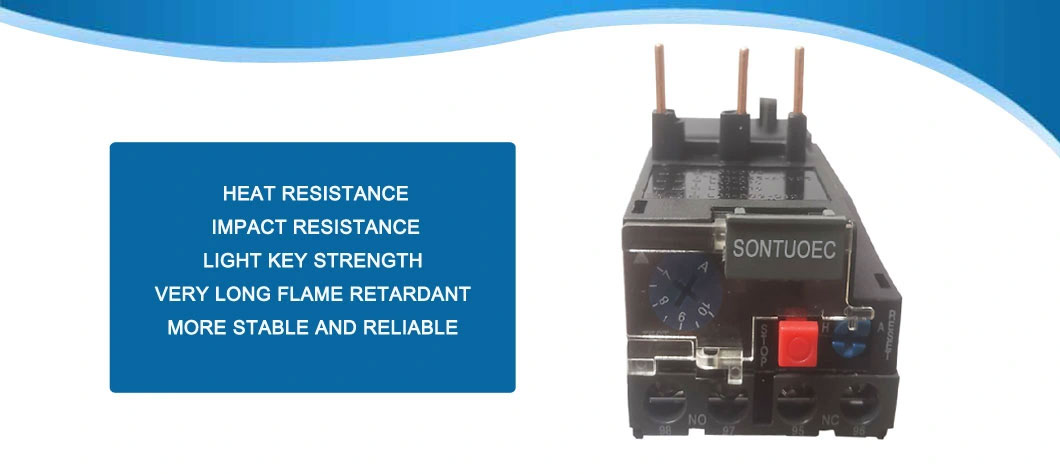

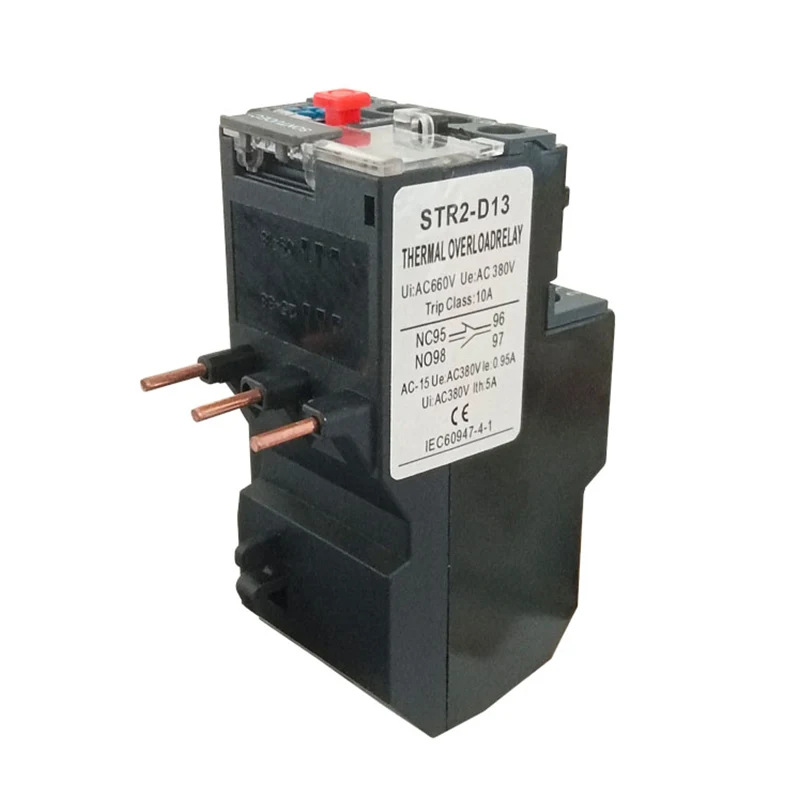

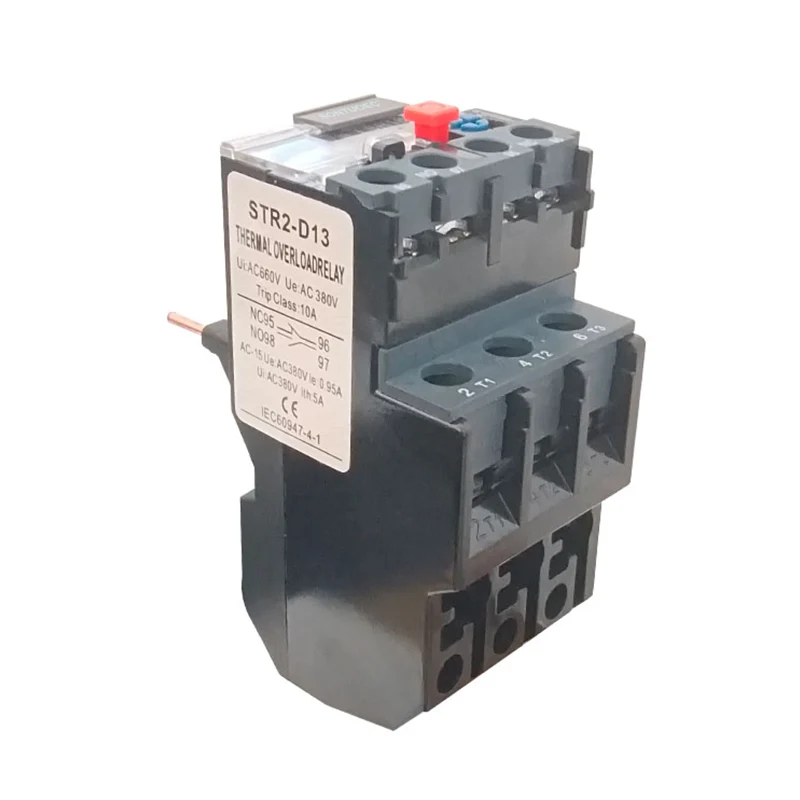

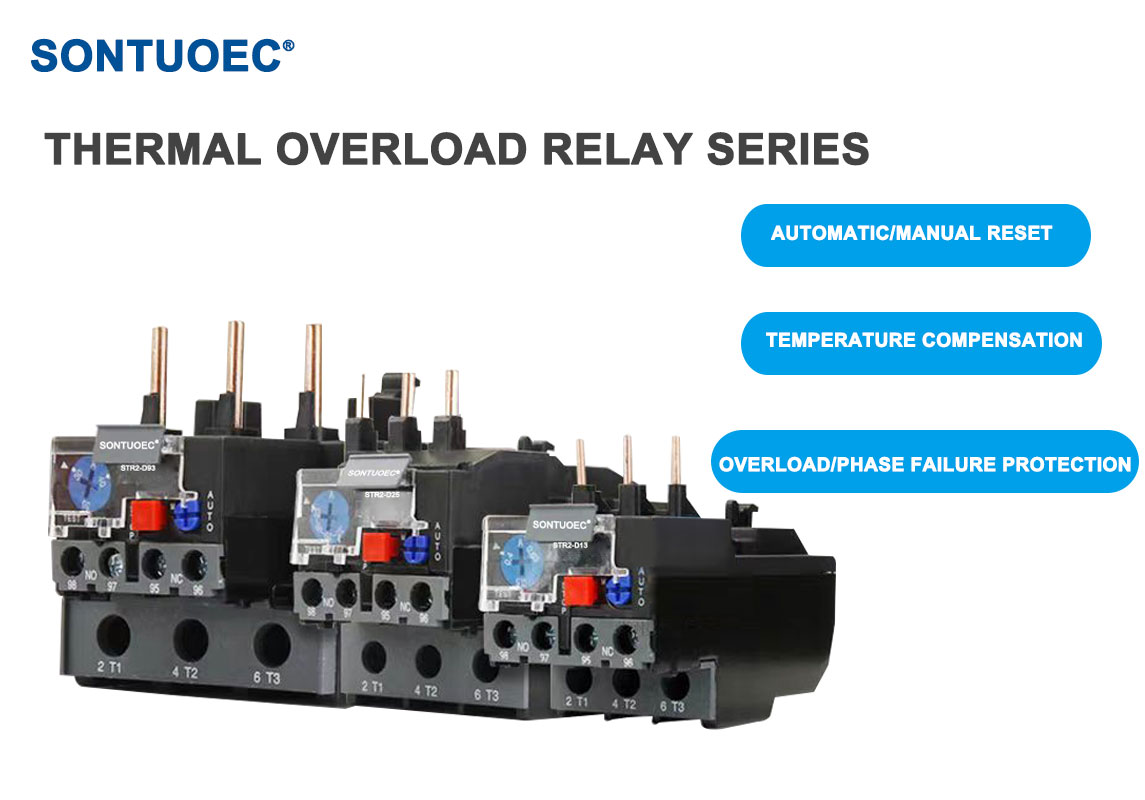

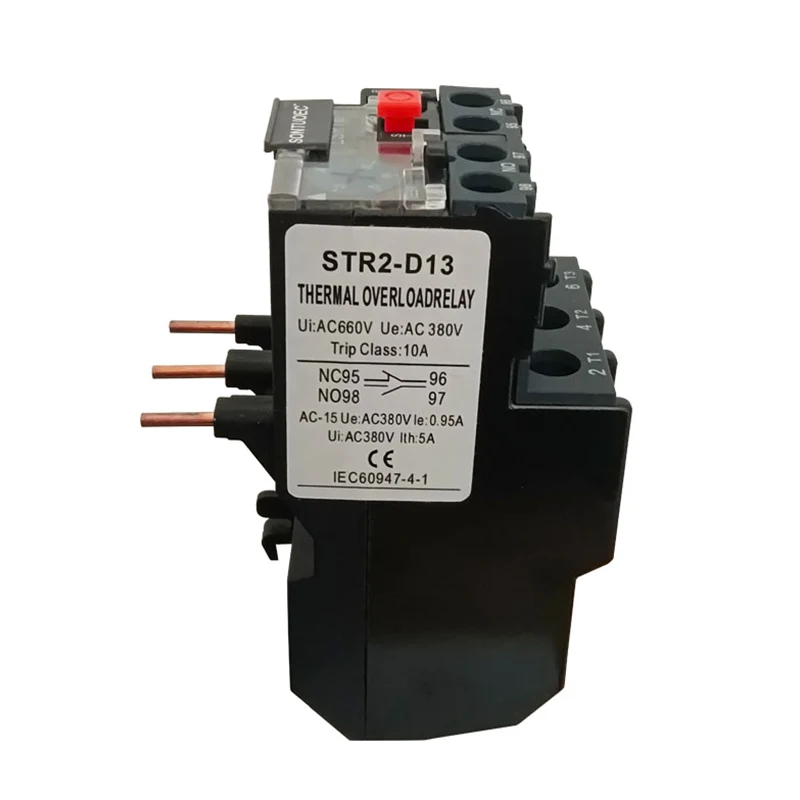

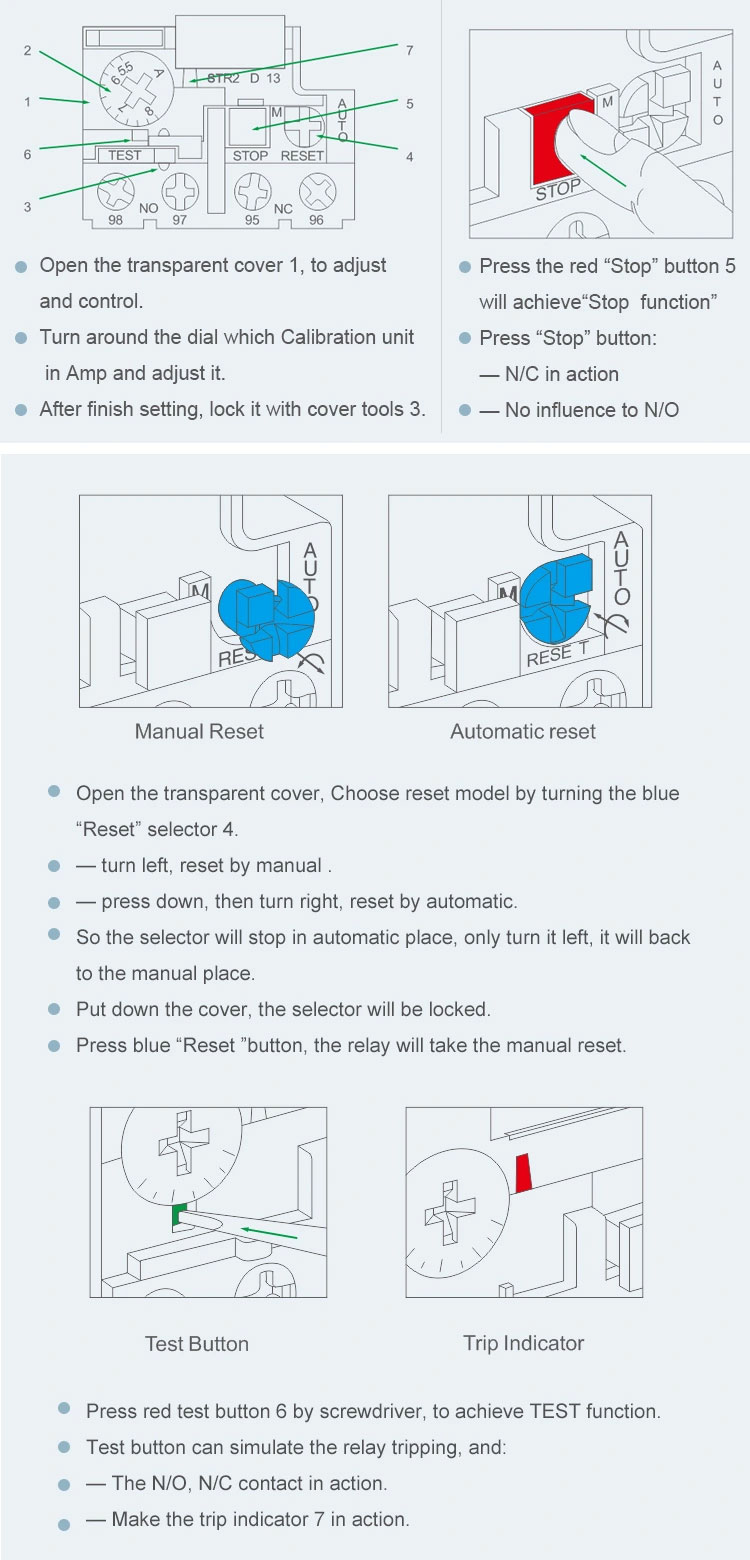

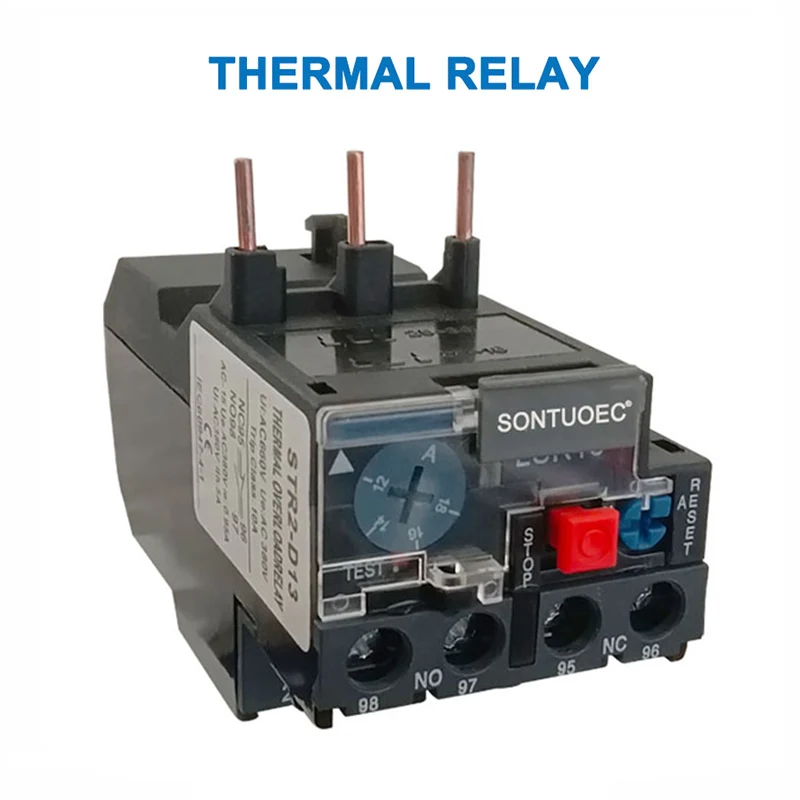

Термички релеј СТР2-Д13 је употреба струје током топлоте коју генерише термички елемент, тако да постоје различити коефицијенти ширења деформације биметалног лима, када деформација достигне одређену удаљеност, како би се промовисала акција повезивања шипке, како би се контрола заштита мотора престала да промовише заштиту мотора у току мотора. Као елемент заштите од преоптерећења мотора, ТЕРМАЛНИ РЕЛЕЈ СТР2-Д13 има предности мале величине, једноставне структуре и ниске трошкове.
Спецификације:
Назив производа | Релеј топлотног преоптерећења |
Модел | СТР2-Д13 |
Материјал | Пластичне, електронске компоненте |
Термички контакт | 1НО + 1НЦ |
Термална релајарирана струја | 0.1А-25А |
Подесиви тренутни опсег (а) Подешавање | 1А-1.6А |
1.6А-2.5А | |
4А-6А | |
5.5А-8а | |
7А-10А | |
9А-13А | |
12А-18А | |
17А-25А | |
Молимо забиљежите тренутни домет када наручите | |
уи | |
Учесталост | 660В |
Окретање класе | 50 / 60Хз |
Укупна величина (приближно) | 7 × 4.5 × 7.5цм / 2,8 "× 1.8 × 2.95" (Л * В * Х) |
Боја | Као што је слика приказана |
Главни технички параметри
Модел | Називна струја | Не. | Подешавање распона (а) | За контактора |
Стр2-25 | 25 | 1301 | 0,1 ~ 0.12 ~ 0.14 ~ 0.16 | Стр2-9 ~ 32 |
1302 | 0.16 ~ 0.19 ~ 0.22 ~ 0.25 | |||
1303 | 0,25 ~ 0,3 ~ 0,35 ~ 0.4 | |||
1304 | 0.4 ~ 0.05 ~ 0.63 | |||
1305 | 0.63 ~ 0.8 ~ 0.9 ~ 1 | |||
1306 | 1 ~ 1.2 ~ 1.4 ~ 1.6 | |||
1307 | 1.6 ~ 1.9 ~ 2.2 ~ 2.5 | Стр2-12 ~ 32 | ||
1308 | 2.5 ~ 3 ~ 3,5 ~ 4 | |||
1309 | 4 ~ 5 ~ 6 | |||
1312 | 5.5 ~ 6 ~ 7 ~ 8 | |||
1314 | 7 ~ 8 ~ 9 ~ 10 | |||
1316 | 9 ~ 11 ~ 13 | |||
1321 | 12 ~ 14 ~ 16 ~ 18 | Стр2-12 ~ 32 | ||
1322 | 17 ~ 21 ~ 25 | Стр2-12 ~ 32 | ||
1353 | 23 ~ 32 | СТР2-25 / 32 (ЛЦ1-Д25 / 32) | ||
СТР2-36 | 36 | 2353 | 23 ~ 26 ~ 29 ~ 32 | |
2353 | 28 ~ 32 ~ 36 | Стр2-32 | ||
2353 | 30 ~ 40 | |||
Стр2-93 | 93 | 3322 | 23 ~ 26 ~ 32 | Стр2-40 ~ 95 |
3353 | 17 ~ 25 | |||
3355 | 30 ~ 33 ~ 36 ~ 40 | |||
3357 | 37 ~ 41 ~ 46 ~ 50 | Стр2-50 ~ 95 | ||
3359 | 48 ~ 51 ~ 60 ~ 65 | |||
3361 | 55 ~ 0 ~ 65 ~ 70 | СТР2-62 ~ 95 | ||
3363 | 63 ~ 71 ~ 80 | Стр2-80 / Стр2-95 | ||
3365 | 80 ~ 85 ~ 93 | Стр2-95 | ||
Стр2-140 | 140 | 80 ~ 104 | ||
95 ~ 120 | ||||
110 ~ 140 |
Термички релеј СТР2-Д13 углавном се састоји од грејног елемента, биметала, контаката и сета механизма преноса и подешавања. Међу њима је грејни елемент комад жице отпорности са малим вредности отпорности, која је повезана у серији у главном кругу мотора који ће бити заштићен; Биметални лист је направљен од две врсте металних лимова са различитим коефицијентима топлотне експанзије и притиснуте заједно, а када електрична струја прође кроз грејни елемент, биметални лист ће бити савијени због топлоте.
Главни технички параметри термичког релеја СТР2-Д13 укључују називни напон, називну струју, називну фреквенцију и тренутни опсег. Међу њима, називни напон односи се на највећу вредност напона да термички релеј СТР2-Д13 може нормално радити, углавном 220В, 380В, 600В итд.; Оцењена струја односи се на струју кроз термички релеј СТР2-Д13; Називна фреквенција је генерално дизајнирана у складу са 45-62Хз; Распон називне струје описује однос између вријеме акције ТЕРМАЛНИ РЕЛАИ СТР2-Д13 и квадрат тренутног обрнуто пропорционалан под условом одређене струје.
Оперативне карактеристике термичког релеја СТР2-Д13 зависе углавном на његовом унутрашњем биматалном и грејном елементу. Када је мотор преоптерећен, струја у повећању намотаја и струја кроз термички релејни елемент СТР2-Д13 такође се повећава, узрокујући да би се биметал порастао на вишу температуру и савијати у већој мери, тако да гурајући шипку за повезивање у акцију и искључивање контролног круга. Након активираног термичког релеја Стр2-Д13, Биметал је потребан период хлађења пре него што се може ресетовати.
Термички релеји Стр2-Д13 углавном се користе за заштиту електричних мотора од грешака, попут преоптерећења, фаза паузе и неуравнотежене трофазне напајање. У моторним круговима, термички релеји Стр2-Д13 најефикаснији су када се користе у комбинацији са прекидачима са прекидачима са заштитом кратког споја. Поред тога, термички релеји Стр2-Д13 такође се могу користити за заштиту преоптерећења друге електричне опреме или електричних кругова.
Када одаберете топлотне релеје Стр2-Д13, свеобухватно разматрање треба да се направи у складу са оценом мотора, радног окружења, почетне струје, природе оптерећења и других фактора. ТХЕРМАЛНИ РЕЛАИ СТР2-Д13 треба да буде уграђен у сувом, вентилираном, нерозивном гасној средини и осигурало је да је њено ожичење тачна и сигурна.
Током употребе, радни статус топлотног релеја Стр2-Д13 треба редовно провјерити како би се осигурао нормалан рад и сигурност. Ако је преоптерећење мотора неисправно, како би се поново покренуло топлотни релеј Стр2-Д13.
