СТЛС-2 (ЦЈКС2) серија Механички контакт за међупростор

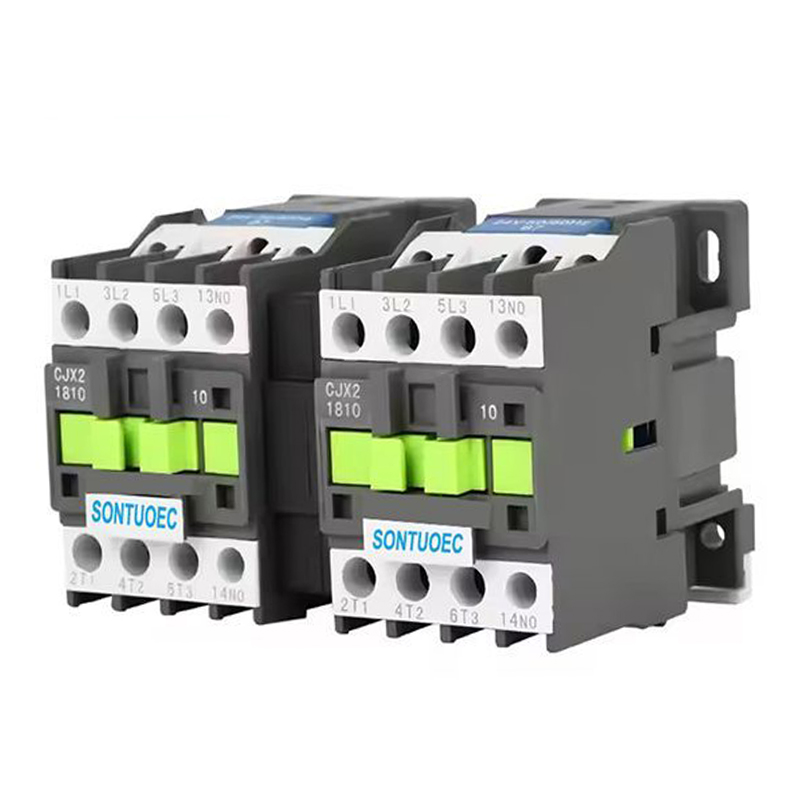

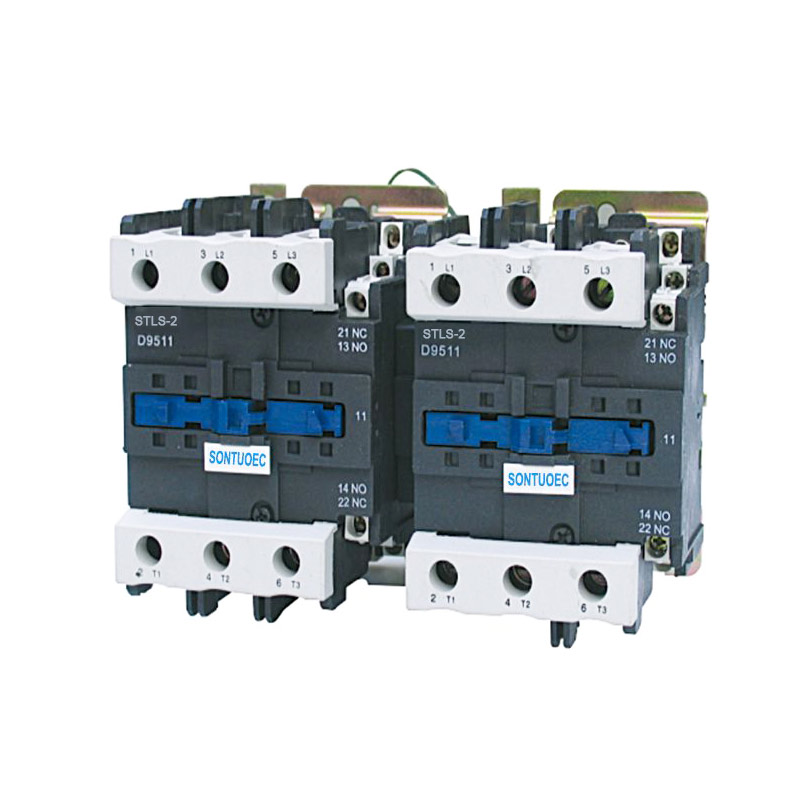

СТЛС-2 (ЦЈКС2) серија Механичка блокирана блокирање је погодна за коришћење у круговима до називног напона 660В АЦ 50Хз, струје 620А, за конвертибилну контролу мотора. Овај механички уређај за блокирање осигурава контакт пребацивање два конвертибилне контакте. У складу је са ИЕЦ60947-4-1 стандардима.

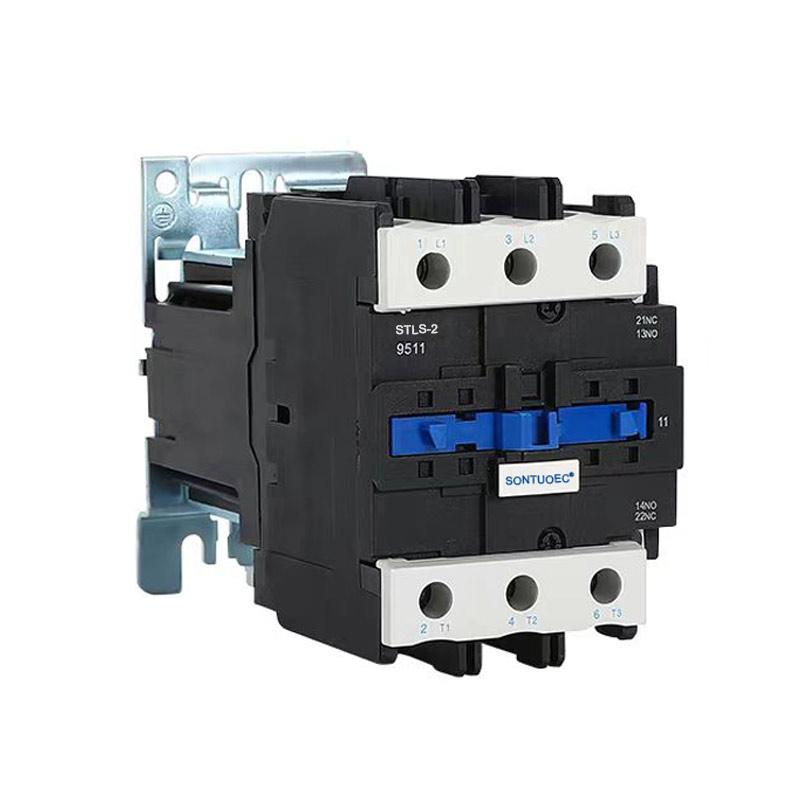

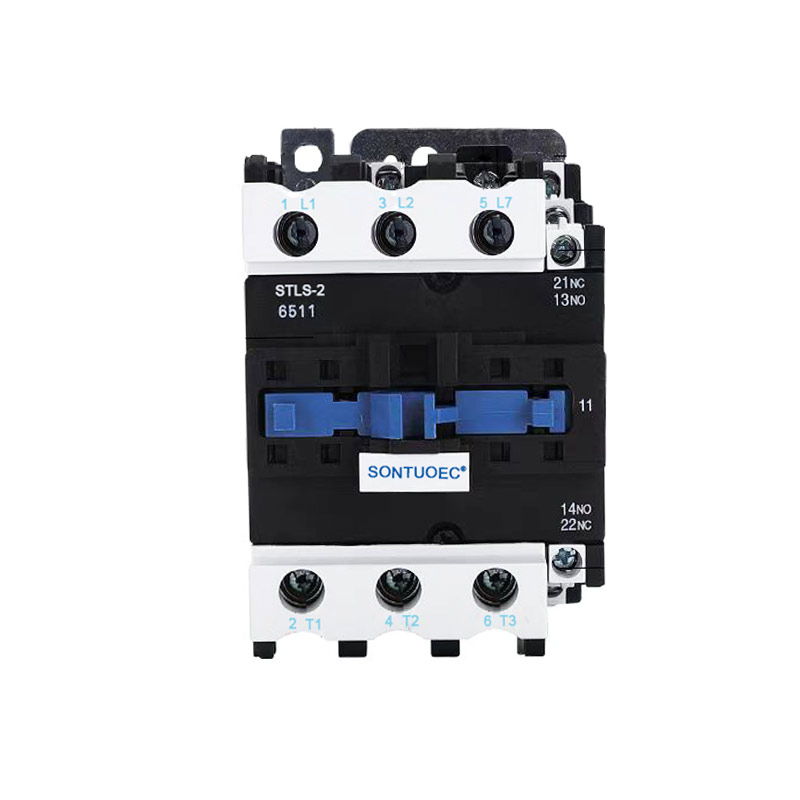

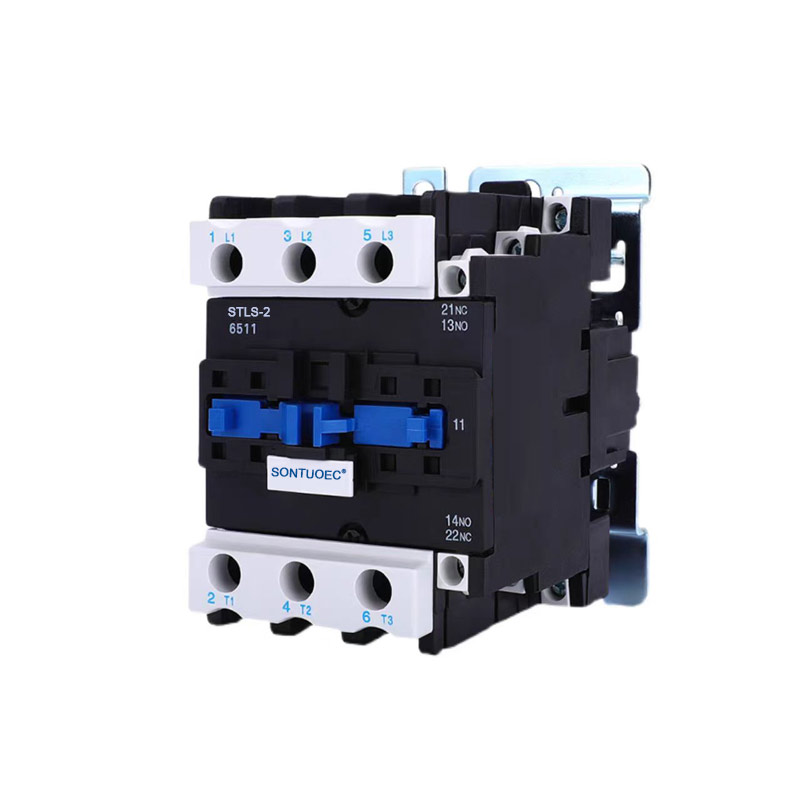

Модел:STLS-2(CJX2)

Пошаљи упит

Опис производа

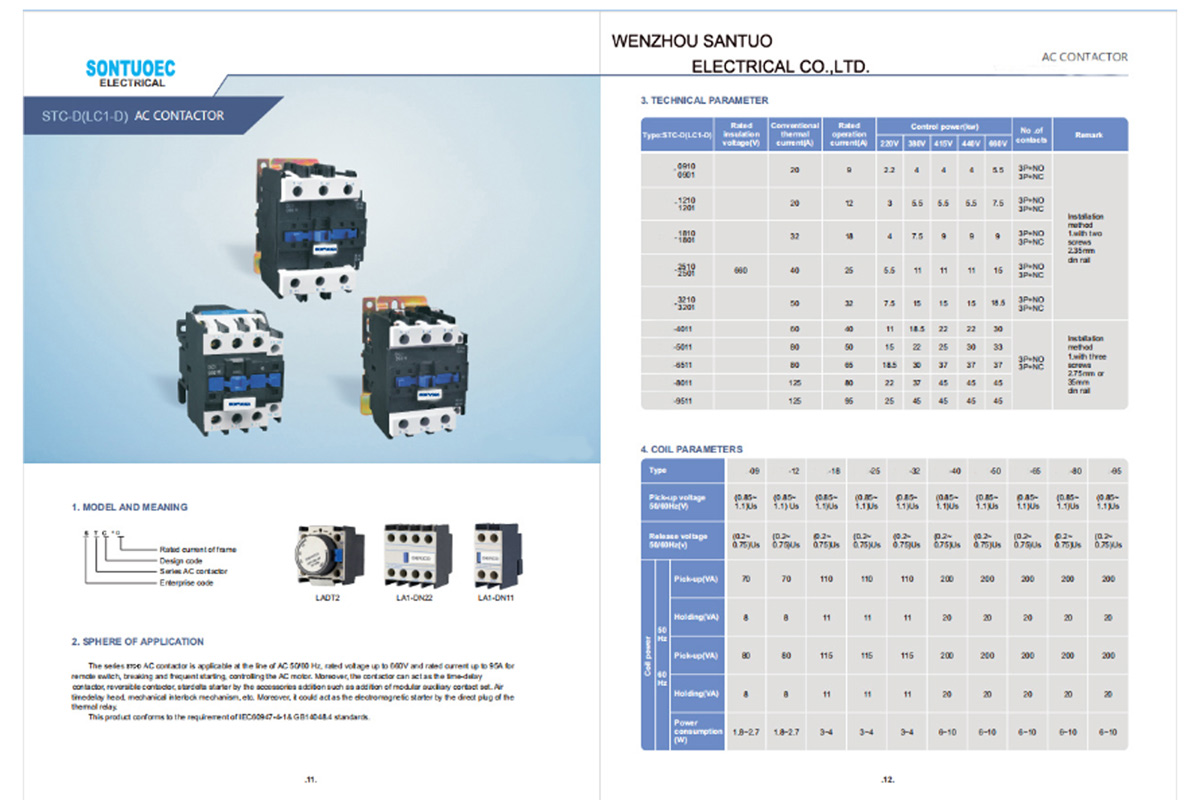

Уписати		СТЛС-2	СТЛС-2	СТЛС-2	СТЛС-2	СТЛС-2	СТЛС-2	СТЛС-2	СТЛС-2	СТЛС-2	СТЛС-2
		9	12	18	25	32	40	50	63	80	95
									60
Називни напон инсулације		660	660	660	660	660	660	660	660	660	660
Конвенционални топлотни топлотни		20	24	32	40	50	60	75	80	110	125
струја		20	24	32	40	50	60	75	80	110	125
Оцењено оперативно		9	12	16	25	32	40	50	63	80	95
струја		9	12	16	25	32	40	50	63	80	95
контролисан	220В	2.2	3	4	5.5	7.5	11	15	18.5	22	25
Снага (кВ)	380В	4	5.5	7.5	11	15	18.5	22	30	37	45
	415В	4	5.5	9	11	15	22	35	37	45	45
	440В	4	5.5	9	11	15	22	30	37	45	45
	660В	5.5	7.5	10	15	18.5	30	33	37	45	45
Бележити		Инсталација					Инсталација
		Релеји могу да користе два вијка					Релеји могу три
		и такође користите 35 мм					вијци и такође користите
		инсталацијска шина					75 мм или 35 мм инсталација
							железничар

Структура и карактеристике

Структура:

3п АЦ контакторе се обично састоји од електромагнетног система (укључујући завојнице, језгро итд.), Контакт систем (укључујући главни контакт и помоћни контакт), уређај за гашење АРЦ и шкољке и друге делове. Међу њима се главни контакт користи за ношење високе струје, а помоћни контакт користи се за реализацију преноса и повратних информација контролних сигнала.

Карактеристике:

Са три независна контаката, може истовремено да контролише трофазну снагу и једну нулту линију.

Контактни систем је направљен од висококвалитетних материјала са добру проводљивост и отпорност на хабање.

Електромагнетски систем има довољно сила усисавања да се поуздано укључи и ослободи контакте.

Уређај за гашење АРЦ-а може ефикасно угасити лук остварен када су контакти искључени, штитећи контакте од оштећења.

СТЛС-2 (ЦЈКС2) серија Механичка блокирана блокирање је погодна за употребу у круговима називни напон до 660В АЦ 50Хз или 60Хз, називна струја до 95а, за прављење и пробијање, често покрећу и контролише алат. У комбинацији са помоћним блоком контакта, одлагањем тајмера и уређаја за блокирање машина итд., Постаје контактору за одлагање, механички контактор за закључавање, Стар-Делта Стартер. Са топлотним релејем комбиновано је у електромагнетни стартер. Контакт се производи у складу са ИЕЦ 60947-1.

Принцип рада

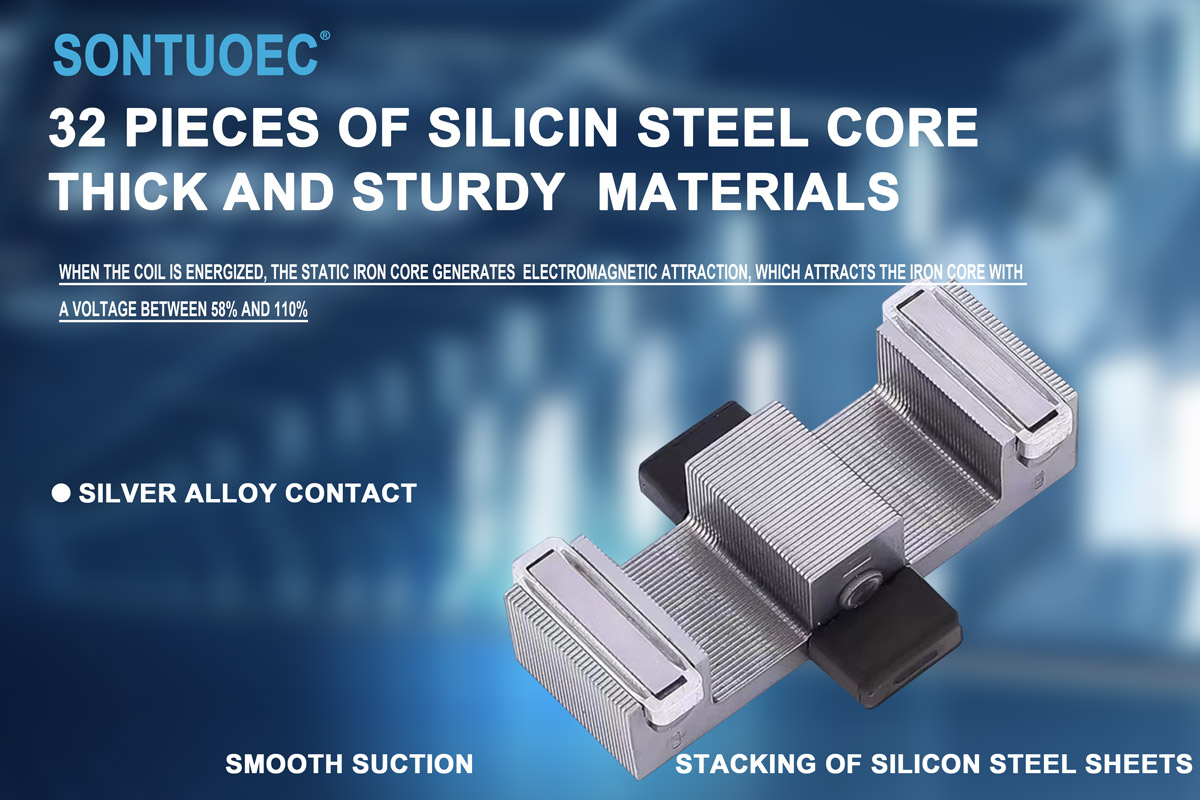

Када је завојница 3П АЦ контактира под напајањем, гвоздена језгра ствара магнетизам и привлачи систем контакта да би се затворио, чиме је повезао трофазно напајање и нулту жицу. Када је завојница де-енергизирана, језгро губи магнетизам и систем контакта раздваја се под пролећом, тако да искључите трофазни напајање из нулте линије. На овај начин, 3П АЦ контактира може да реализује даљински управљач електричних оптерећења.

Сценарији апликације

3п АЦ контактира се широко користи у различитим електроенергетским системима који морају да контролишу трофазну снагу и једну нулту линију истовремено, као што су:

Поље индустријске аутоматизације: користи се за контролу покретања мотора, заустављања и обрнутих операција.

Систем напајања: користи се за реализацију даљинског управљача и заштите система напајања.

Аутоматизација зграде: Користи се за контролу старта и заустављања осветљења, клима уређаја и друге опреме.
