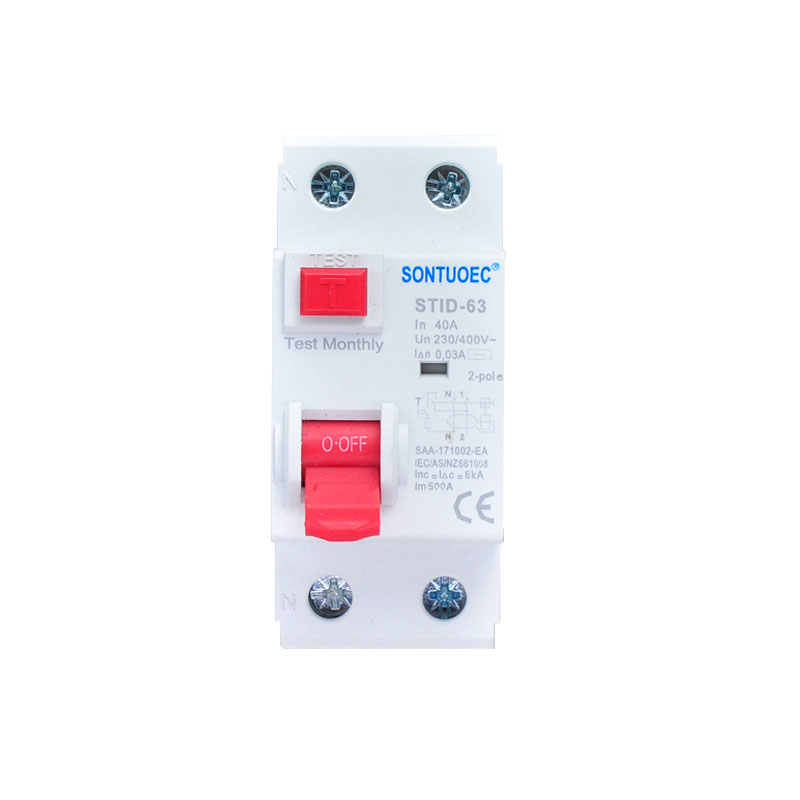

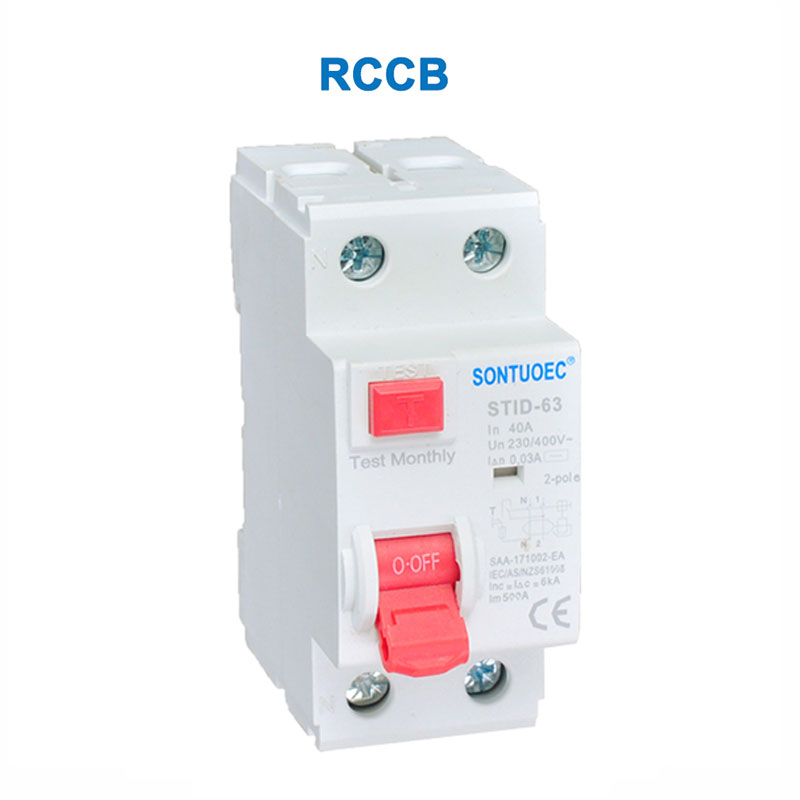

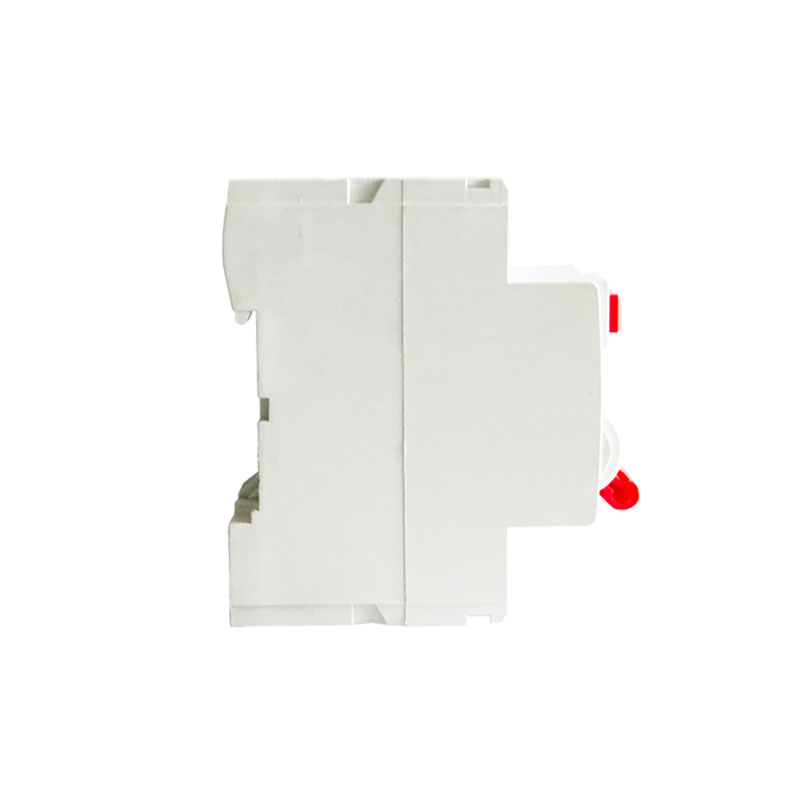

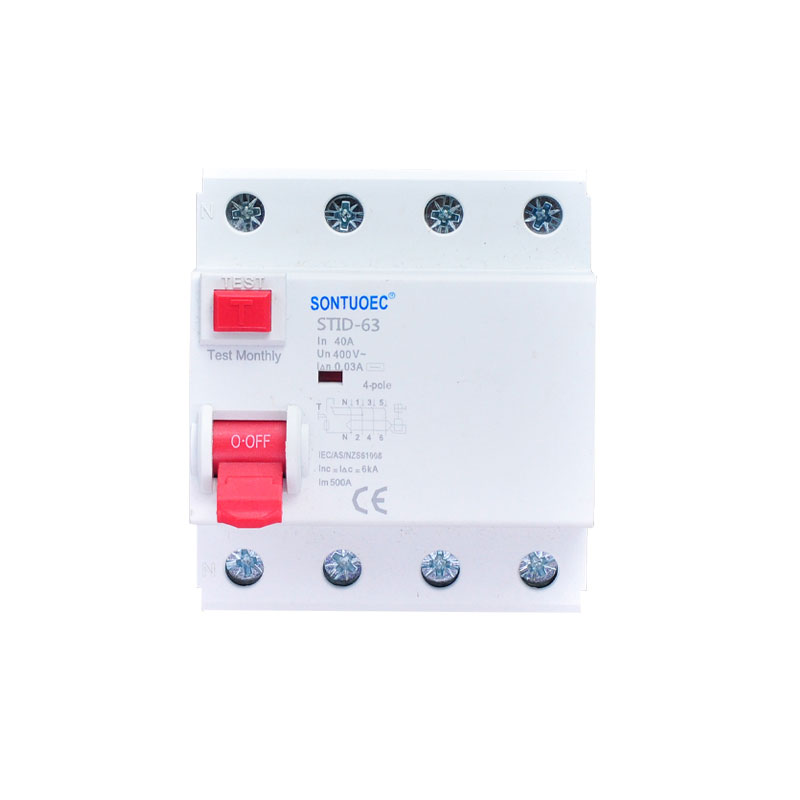

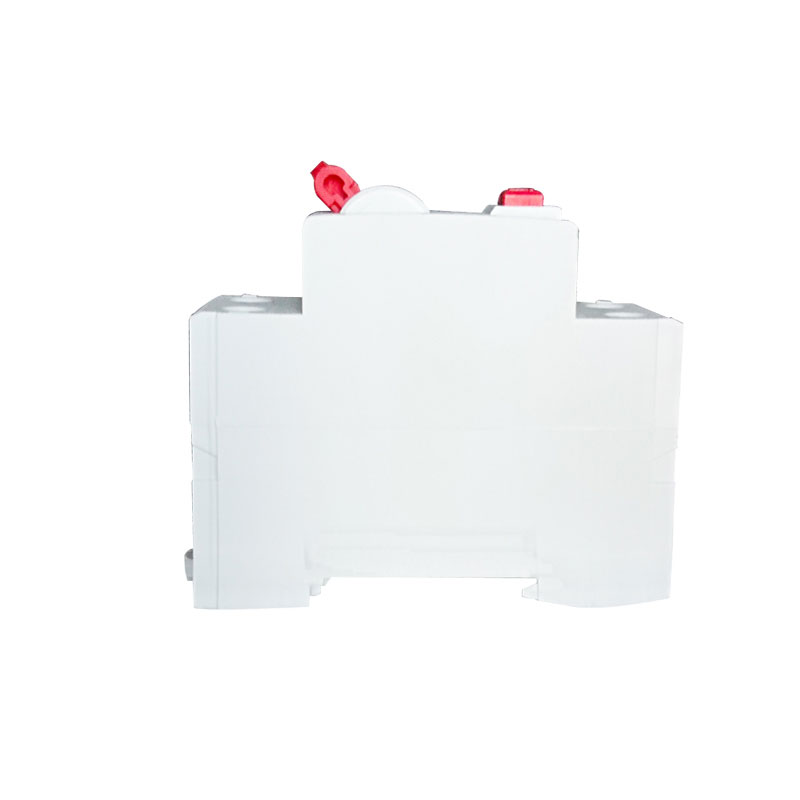

СТИД-63 РЦЦБ

СТИД-63 РЦЦБ, пуни назив Прекидач заосталих струја (СТИД-63 РЦЦБ), је електрични сигурносни уређај посебно дизајниран за спречавање електричних пожара и несрећа од струјног удара. Углавном прати резидуалну струју у колу, односно разлику између струје ватрене линије и нулте линије. Када ова разлика (обично узрокована цурењем) премаши унапред подешену вредност, СТИД-63 РЦЦБ ће аутоматски прекинути струјно коло у веома кратком временском периоду, штитећи тако личну безбедност и опрему од оштећења.

Модел:STID-63

Пошаљи упит

Опис производа

Моде	Електромагнетни тип, Електронски тип
СТАНДАРД	ИЕЦ61008-1
Карактеристике диференцијалне струје	А, и г, с
Поле	2П 4П
Називни капацитет израде и прекида	500А(Ин=25А 40А) или 630А(Ин=63А)
Називна струја (А)	16,25,40,63А
Називна фреквенција (Хз)	50/60
Називни напон	АЦ 230(240)400(415) Називна фреквенција: 50/60 Хз
Називна резидуална радна струја И/ н(А)	0,03, 0,1, 0,3, 0,5;
Називна резидуална нерадна струја И бр	0.5И н
Називна условна струја кратког споја Инц	6КА
Називна условна резидуална струја кратког споја И Ац	6КА
Класа заштите	ИП20
На симетричну ДИН шину 35мм Монтажа на панел

Главне функције СТИД-63 РЦЦБ

Заштита од цурења: Основна функција СТИД-63 РЦЦБ је да открије заосталу струју у колу и брзо прекине струјно коло када се открије цурење. Преостале струје су обично узроковане оштећеном изолацијом опреме, покиданим жицама или људским ударом струјом.

Заштита личне безбедности: Брзим прекидом струјног кола, СТИД-63 РЦЦБ може ефикасно спречити несреће од струјног удара и заштитити животе особља.

Електрична превенција пожара: Цурење струје може довести до прегревања кола, што заузврат може довести до пожара, а СТИД-63 РЦЦБ функција брзог искључивања помаже у спречавању таквих електричних пожара.

Принцип рада СТИД-63 РЦЦБ

СТИД-63 РЦЦБ садржи интерни трансформатор резидуалне струје за детекцију резидуалне струје у колу. Када резидуална струја пређе унапред подешену вредност, трансформатор покреће механизам за отпуштање унутар СТИД-63 РЦЦБ-а, узрокујући да брзо прекине струјно коло.

1. Трансформатор резидуалне струје: Обично је гвоздено језгро у облику прстена које се обавија око ватре и нулте жице кола. Када постоји неравнотежа струје између жице Фире и Зеро (тј. постоји резидуална струја), трансформатор осети ову неравнотежу и генерише магнетни флукс.

2. Механизам окидања: Када трансформатор детектује резидуалну струју која премашује унапред подешену вредност, он покреће механизам за окидање. Механизам за окидање може бити електромагнет, механичка опруга или нека друга врста механизма који се користи за брзо искључивање струјног кола.

STID-63 RCCB

Карактеристике СТИД-63 РЦЦБ

Висока осетљивост: СТИД-63 РЦЦБ може брзо открити малу струју цурења и прекинути струјно коло у врло кратком времену.

Висока поузданост: Након ригорозног тестирања и сертификације, СТИД-63 РЦЦБ имају високу поузданост и стабилност и могу стабилно да раде дуго времена.

Једноставан за инсталацију и одржавање: СТИД-63 РЦЦБ обично усваја модуларни дизајн, једноставан за инсталацију и одржавање.

Широк спектар заштите: СТИД-63 РЦЦБс су погодни за широк спектар електричних система, укључујући стамбене, комерцијалне и индустријске.

Сценарији примене СТИД-63 РЦЦБ

СТИД-63 РЦЦБ се широко користе у ситуацијама када постоји потреба да се спрече телесне повреде и електрични пожари узроковани цурењем струје. на пример:

1. Стамбени електрични систем: У резиденцији, СТИД-63 РЦЦБ-и се обично инсталирају у главну разводну кутију или разводну кутију да би заштитили електрична кола целе куће или одређене области.

2. Комерцијални електрични системи: У комерцијалним зградама, СТИД-63 РЦЦБс се могу користити за заштиту струјних кола у канцеларијама, продавницама, ресторанима и другим локацијама.

3. Индустријски електрични системи: У индустријским областима, СТИД-63 РЦЦБ се обично користе за заштиту критичних кола као што су производне линије, механичка опрема и контролни системи.
