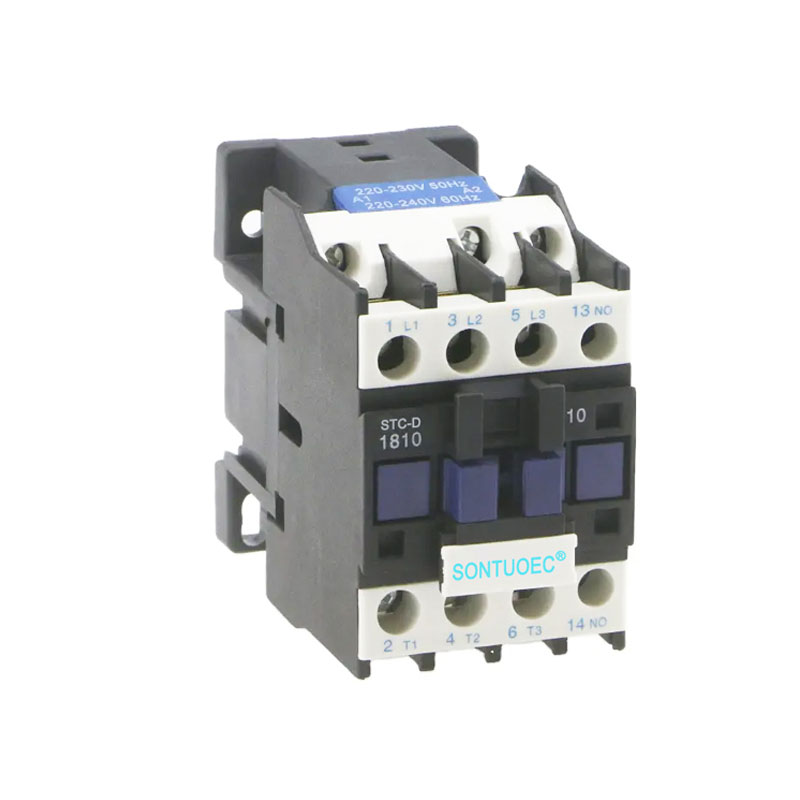

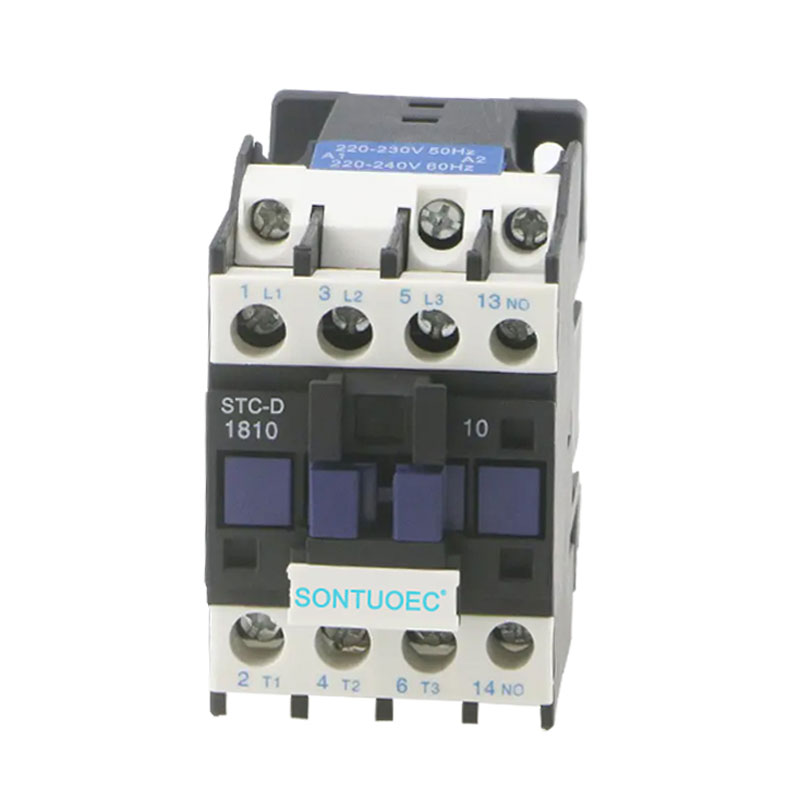

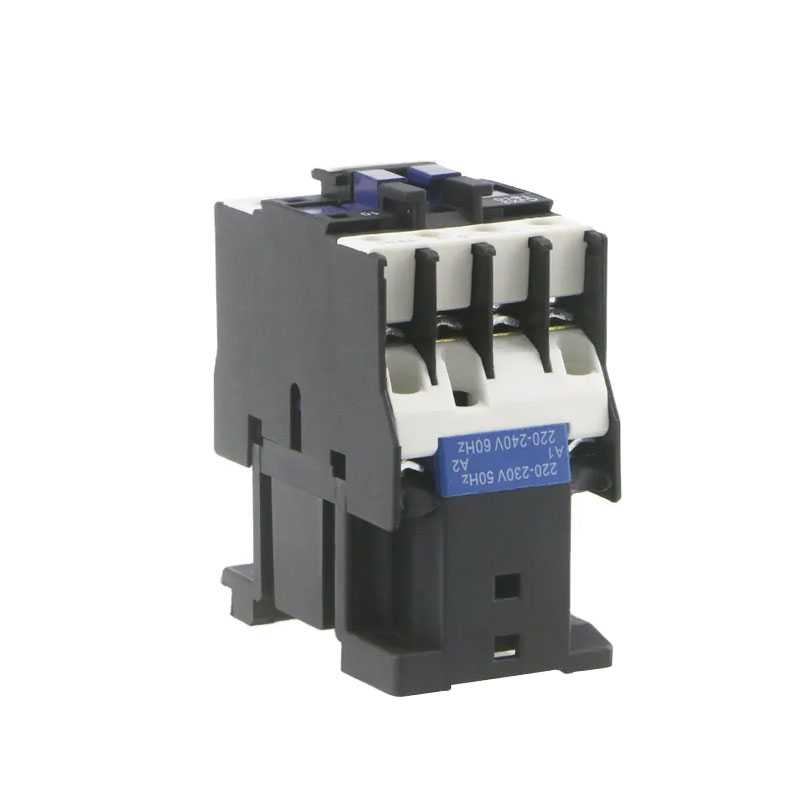

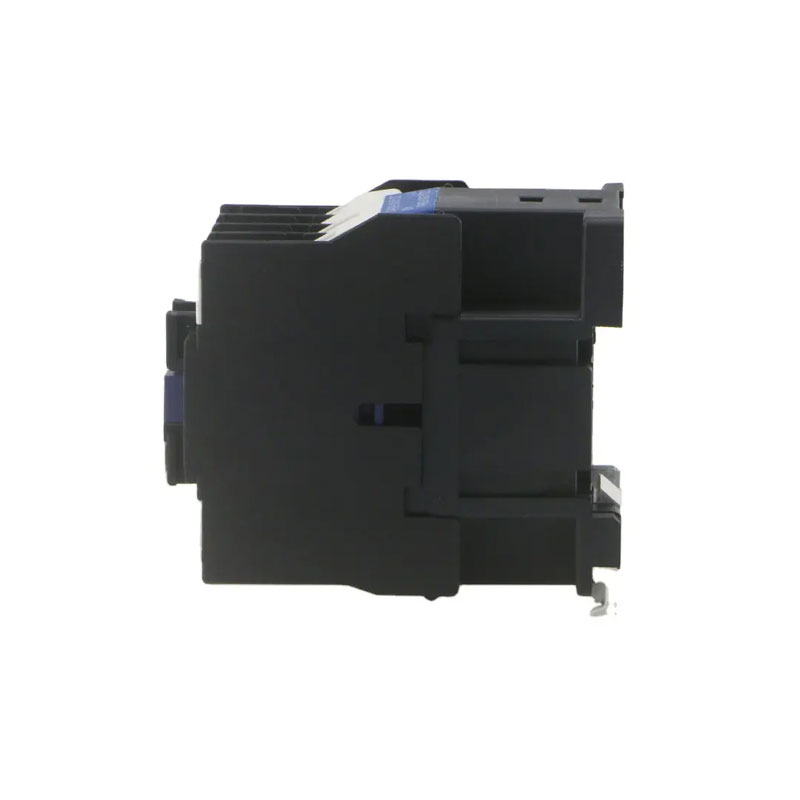

СТЦ-Д АЦ контактор

СТЦ-Д АЦ контактор је електрична компонента која се користи за даљинско управљање и често укључивање или искључивање АЦ кола. Углавном се користи за отварање и контролу кола у електроенергетским системима и за даљинско управљање моторима, осветљењем и другим електричним оптерећењима у индустријској аутоматизацији. Контактор наизменичне струје (АЦ), односно СТЦ-Д АЦ контактор, је важна електрична контролна опрема, која игра незаменљиву улогу у области електроенергетског система и индустријске аутоматизације.

Модел:STC-D

Пошаљи упит

Опис производа

Тип		СТЦ-Д09	СТЦ-Д12	СТЦ-Д18	СТЦ-Д25	СТЦ-Д32	СТЦ-Д40	СТЦ-Д50	СТЦ-Д65	СТЦ-Д80	СТЦ-Д95
Називна радна струја (А)	АЦ3	9	12	18	25	32	40	50	65	80	95
Називна радна струја (А)	АЦ4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
Стандардне снаге 3-фазне мотори 50/60Хз категорије АЦ-3	220/230В	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400В	4	5.5	7.5	11	15	18.5	22	30	37	45
	415В	4	5.5	9	11	15	22	25	37	45	45
	500В	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690В	5.5	7.5	10	15	18.5	30	33	37	45	55
Називна топлотна струја (А)		20	20	32	40	50	60	80	80	125	125
Електрични живот	АЦ3 (к104)	100	100	100	100	80	80	60	60	60	60
Електрични живот	АЦ4 (к104)	20	20	20	20	20	15	15	15	10	10
Механички век (к104)		1000	1000	1000	1000	800	800	800	800	600	600
Број контаката	3П+НО					3П+НЦ+НО
Број контаката	3П+НЦ					3П+НЦ+НО

Структура и принцип рада

Структура: СТЦ-Д АЦ контактор се углавном састоји од електромагнетног система (укључујући гвоздено језгро, калем и прстен кратког споја, итд.), контактног система (укључујући главни контакт и помоћни контакт) и уређаја за гашење лука.

Принцип рада: Када је калем СТЦ-Д АЦ контактора под напоном, гвоздено језгро генерише магнетно поље, које привлачи арматуру и покреће контакте да делују, тако да су главни контакти и помоћни контакти затворени или искључени, чиме се контролише укључивање-искључивање кола. Уређај за гашење лука се користи за гашење лука када су контакти искључени да би се контакти заштитили од оштећења.

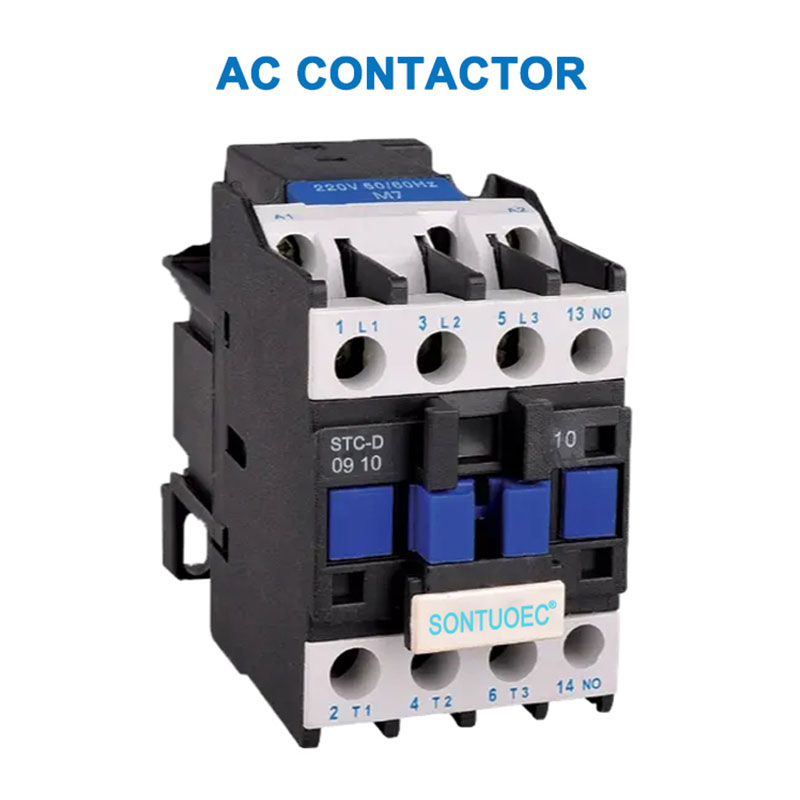

STC-D AC Contactor

Врсте и карактеристике

1.Типови:

СТЦ-Д АЦ контактори се могу категорисати у различите типове према њиховој употреби и перформансама, као што су индустријски контактори, контактори за зграде и домаћинства. Уобичајени модели укључују ЦЈ серије (нпр. ЦЈКС2 серије, ЦЈ20 серије, ЦЈТ1 серије) као и серијске производе АББ, Сиеменс, Сцхнеидер и других брендова.

2. Карактеристике:

Поуздан рад: СТЦ-Д АЦ контактори имају високу радну поузданост и стабилност и могу да издрже велике струје и напоне.

Стабилне перформансе: његов контактни систем је направљен од висококвалитетних материјала са добром електричном проводљивошћу и отпорношћу на хабање при високим температурама.

Лако одржавање: СТЦ-Д АЦ контактори имају компактну структуру и лако се инсталирају и одржавају.

Сценарији апликација

СТЦ-Д АЦ контактори имају широк спектар примена у електроенергетским системима, индустријској аутоматизацији, електрици у зградарству и домаћинству. На пример, у електроенергетском систему, може се користити за контролу старт-стоп и промене смера мотора; у индустријској аутоматизацији, може се користити за контролу старт-стоп различите електричне опреме на производној линији; у електрици у зградама и домаћинству, може се користити за контролу укључивања/искључивања опреме, као што су осветљење и климатизација.
