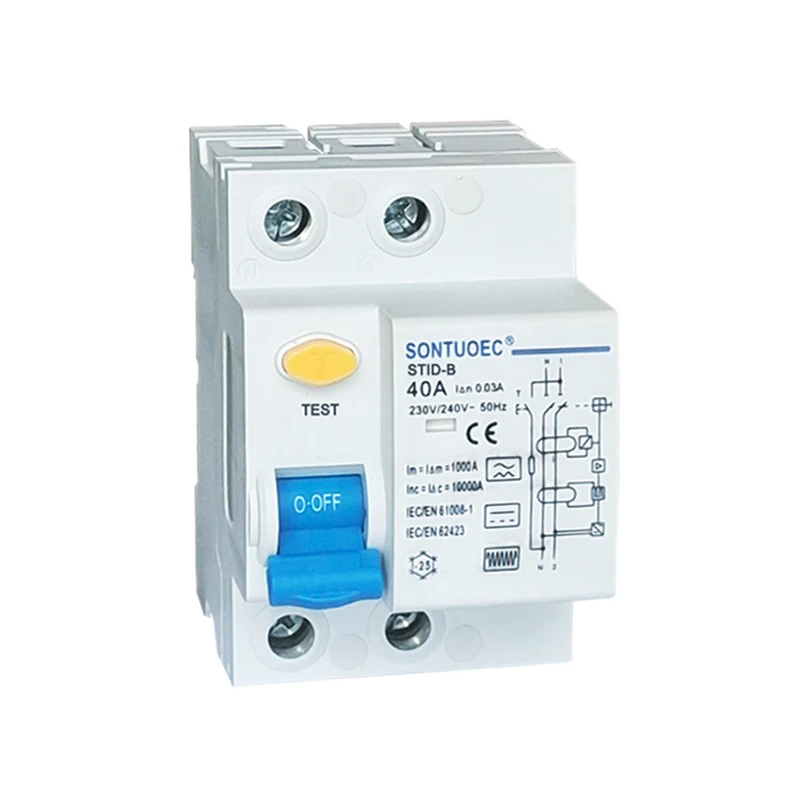

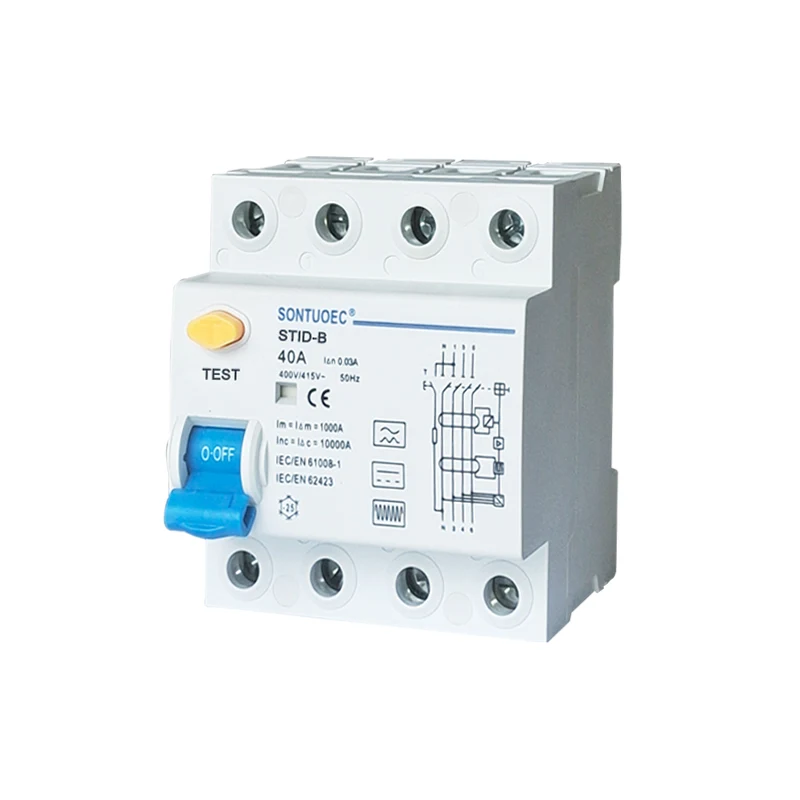

РЦЦБ Б модел Прекидач диференцијалне струје

Прекидач резидуалне струје модела РЦЦБ Б штити у случају непрекидне струје квара на трофазним мрежама. Обично се користи у области станица за пуњење, медицинских апарата и инструмената, контролера и погона са променљивом брзином, пуњења батерије и претварача (ДЦ)...СТИД-Б је у складу са стандардом ИЕЦ-ЕН688/14103 и ИЕЦ-ЕН6103.

Модел:STID-B

Пошаљи упит

Опис производа

Елецтрицал Феатуре	Стандард		ИЕЦ/ЕН62423&ИЕЦ/ЕН61008-1
	Тип (таласни облик откривеног цурења у земљи)		B
	Називна струја Ин	A	25,40,63
	Пољаци	P	1П+Н,3П+Н
	Називни напон Уе	V	ИП+Н:230/240В;3П+Н:400/415В
	Називна осетљивост И н	A	0.03,0.1,0.3
	Напон изолације Уи	V	500
	Оцењена резидуална израда и	A	500 (Ин=25А/40А)
	прекидна способност И м	A	630(Ин=63А)
	Струја кратког споја И ц	A	10000
	СЦПД осигурач	A	10000
	Време паузе под И н	s	≤0.1
	Називна фреквенција	Хз	50
	Називни импулсни отпорни напон (1,2/5,0) Уимп	V	4000
МецханицаИ карактеристике	Диелектрични испитни напон на инд. Фред. за 1мин	кв	2.5
	Степен загађења		2
	Електрични живот		2000
	Механички живот		10000
	Индикатор струје квара		Да
	Степен заштите		ИП20
	Температура околине (са дневним просеком 35 )	ºЦ	-40~+55ºЦ
	Температура складиштења	ºЦ	-40~+70ºЦ

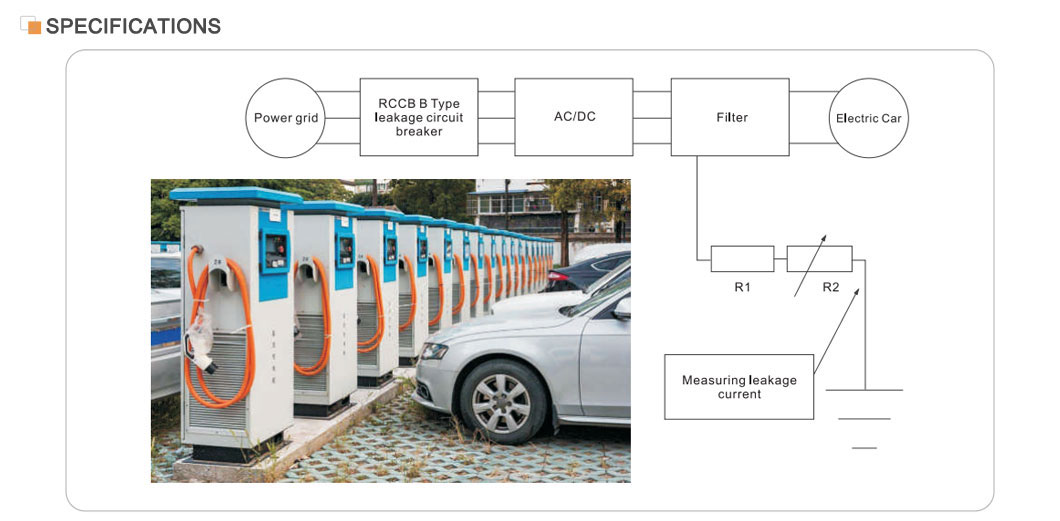

СТИД-Б РЦЦБ Б Прекидач заосталих струја модела погодан је за тип А и такође је погодан за изравнавање једносмерних заосталих струја, једносмерних заосталих струја које могу настати из исправљачких кола и високофреквентних наизменичних струја. Пружа заштиту у случају континуираних струја квара у трофазним мрежама. СТИД-Б се обично користи у областима станица за пуњење, медицинске опреме и инструмената, контролера и погона са променљивом брзином, пуњача батерија и претварача (ДЦ). СТИД-Б је у складу са стандардима ИЕЦ/ЕН61008 и ИЕЦ/ЕН62423.

Главне карактеристике

Називна струја: 40А, погодно за електричне системе веће струје.

Заштита од цурења: са високом осетљивошћу и прецизношћу, може открити струју цурења и прекинути напајање за врло кратко време.

Безбедносне перформансе: у складу са међународним стандардима као што су ИЕЦ/ЕН61008.1 и ГБ16916.1, обезбеђујући сигурност и поузданост производа.

Обим примене: Широко се користи у индустријским, комерцијалним, високим и цивилним зградама за пружање свеобухватне заштите за електрични систем.

Принцип рада

РЦЦБ Б модел прекидача диференцијалне струје је заснован на струјном трансформатору нулте секвенце. Свака проводна фаза пролази кроз струјни трансформатор нулте секвенце, чија је секундарна страна повезана са електромагнетним држачем. У нормалним условима, векторски збир фазних струја кроз струјни трансформатор нулте секвенце је нула, тако да је флукс кроз трансформатор нула, секундарни излазни напон је такође нула, а прекидач неће радити. Међутим, када се струја цурења повећа и покрене излазни напон на секундарној страни да нарасте до одређеног нивоа, активира се електромагнетно ослобађање, покрећући радни механизам да делује и искључи контакте повезане са напајањем, чиме се остварује заштита од цурења.

Избор и монтажа

Избор: Приликом избора РЦЦБ-а, треба узети у обзир параметре као што су називни напон, називна струја, струја дејства цурења и време деловања електричног система. Такође је неопходно одабрати одговарајући РЦЦБ према врсти потребне заштите (нпр. заштита од директног контакта или заштита од индиректног контакта).

Инсталација: РЦЦБ треба да буде инсталиран на улазном крају електричног система или на разводној линији да би се осигурала потпуна заштита целог електричног система или одређене гране. Током инсталације потребно је стриктно поштовати релевантне стандарде и кодексе како би се осигурало правилно повезивање и поуздан рад РЦЦБ-а.
