Ручна промена преко прекидача је прекидач са две или више позиција које се ручно могу ручно управљати да бисте променили статус везе круга. Обично се користи у апликацијама у којима се морају одабрати различита стазе кругова, као што су сигурносна пребацивање струје, покретање опреме и престанак контрола итд.
Артикал |

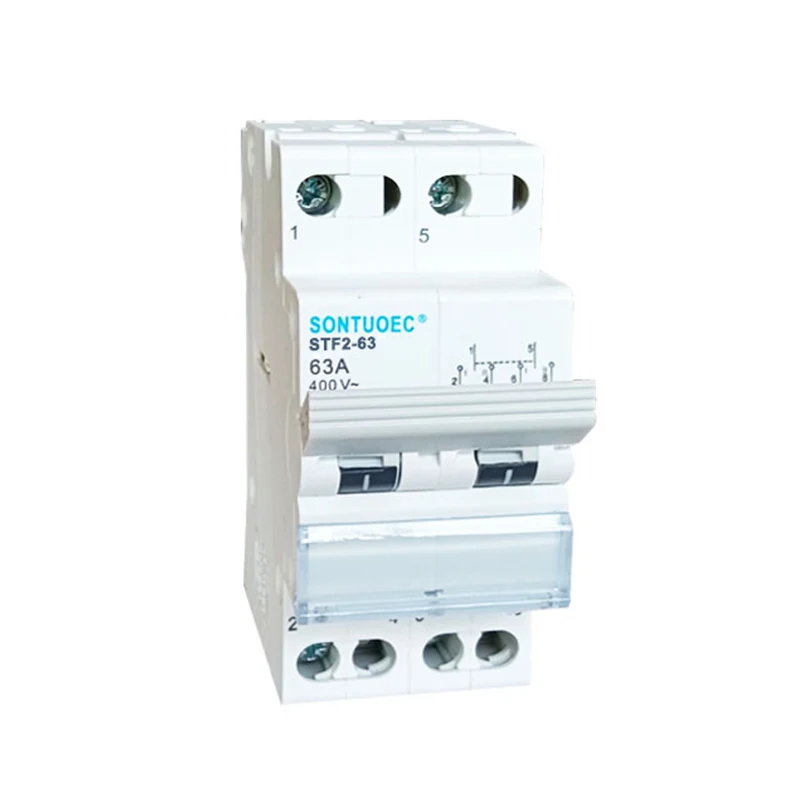

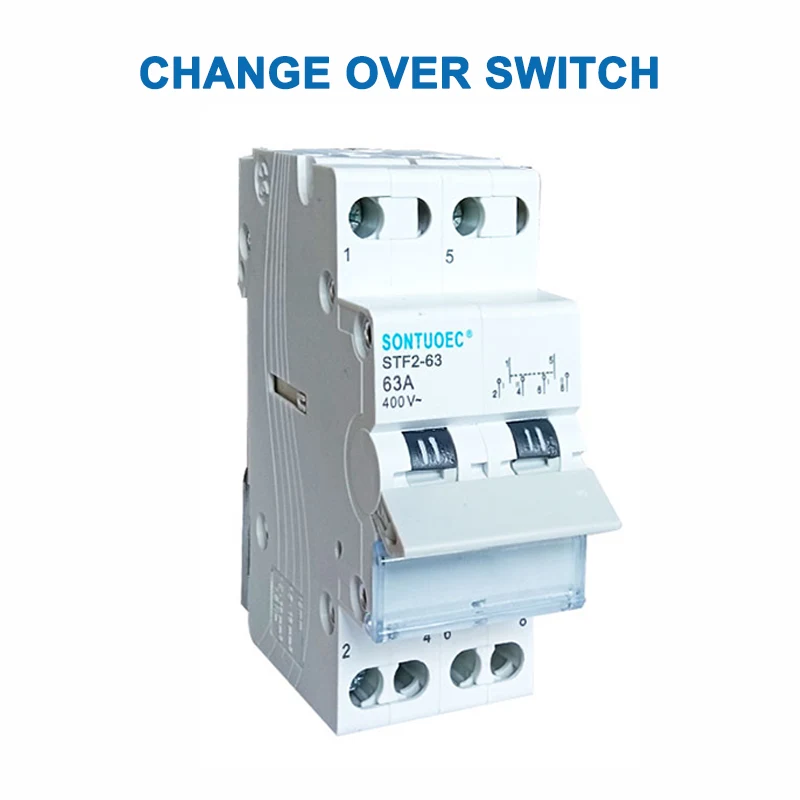

СФТ2-63 |
Оцењена радна струја |
16,20,25,32,40,63А |
Пол |
1п, 2п, 3п, 4п |
Оцењени радни напон |
230 / 400В |
Контролирање напона |
АЦ230В / 380В |
Називни напон изолације |
АЦ690В |
Време преноса |
≤2с |
Учесталост |
50 / 60Хз |
Модел рада |
Приручник (И-О-ИИ) |
АТС нивоа |
Це |
Механички живот |
10000 пута |
Електрични живот |
5000 пута |
Принцип рада
Принцип рада ручног преокрета прекидача је релативно једноставан. Садржи један или више скупова контаката који су повезани на различите склопове у различитим положајима. Када се ручка или дугме оперише, контакти се крећу са собом, чиме се мењају стање спојеве.
Приручник за преусмеравање су доступни у разним врстама и конфигурацијама, следеће су уобичајене:
Једнополни, једнополни (СПСТ) прекидачи: имају само један контакт да бисте повезали или искључили круг.
Једнополни, двострани (СПДТ) прекидачи: Имајте један заједнички контакт и два опционална контакта која се могу ручно пребацити на два различита круга.
Двополни, двострани (ДПДТ) прекидачи: имају два независна једнополна, двоструко бацање прекидача који могу истовремено пребацити два круга.
Поред тога, ручни прекидачи за преусмеравање могу се категорисати у складу са параметрима као што су начин инсталације, називног струје и називеног напона.
Ручни преокретни прекидачи се широко користе у различитим ситуацијама у којима је потребно пребацивање ручног круга, као што су:
Прекидач за приправно напајање: У напајању, када главно напајање не успе, приручник за преусмеравање може се користити за прелазак на напајање у стању приправности како би се осигурао континуирани рад опреме.
Покретање и заустављање опреме: У индустријским аутоматизацијама Контролни системи, ручни преокретни прекидачи се обично користе за покретање опреме и заустављање контроле.
Тестирање и уклањање погрешака склоности: Током испитивања и уклањања погрешака круга, ручни преокретни прекидачи се могу користити за одабир различитих стаза круга за тестирање и анализу.
