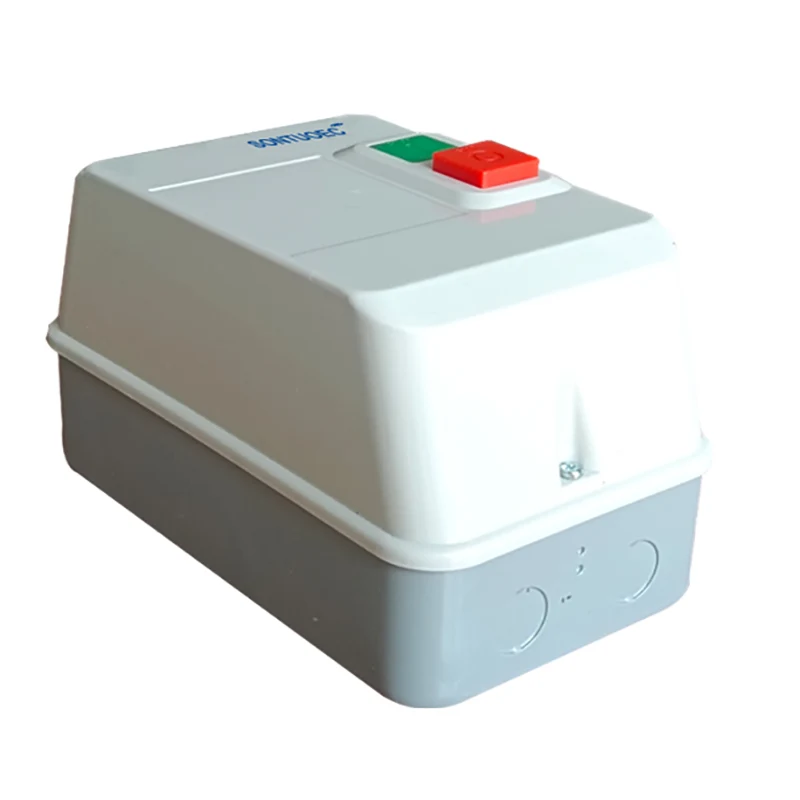

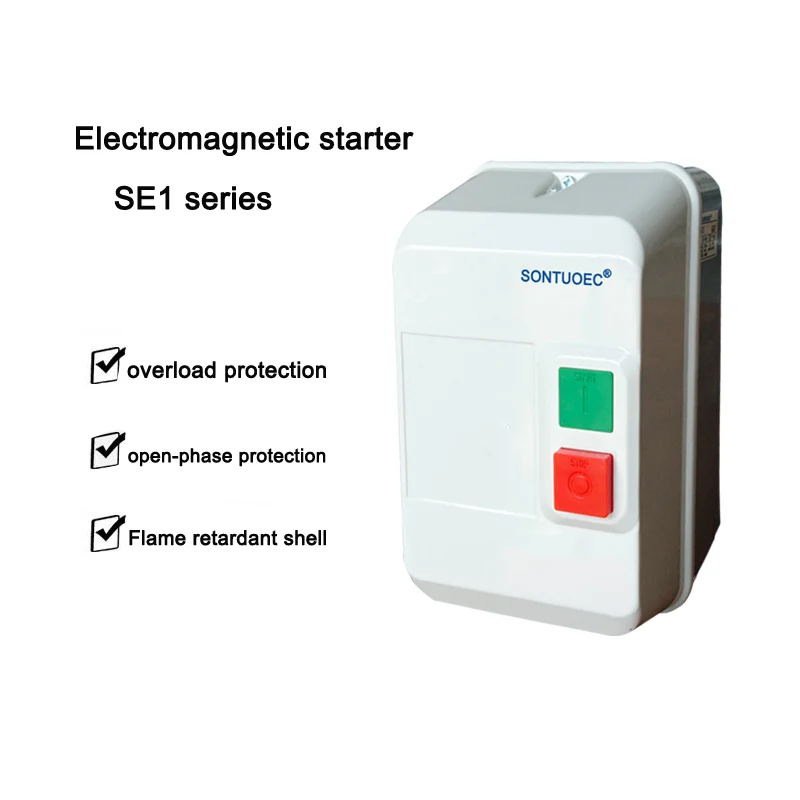

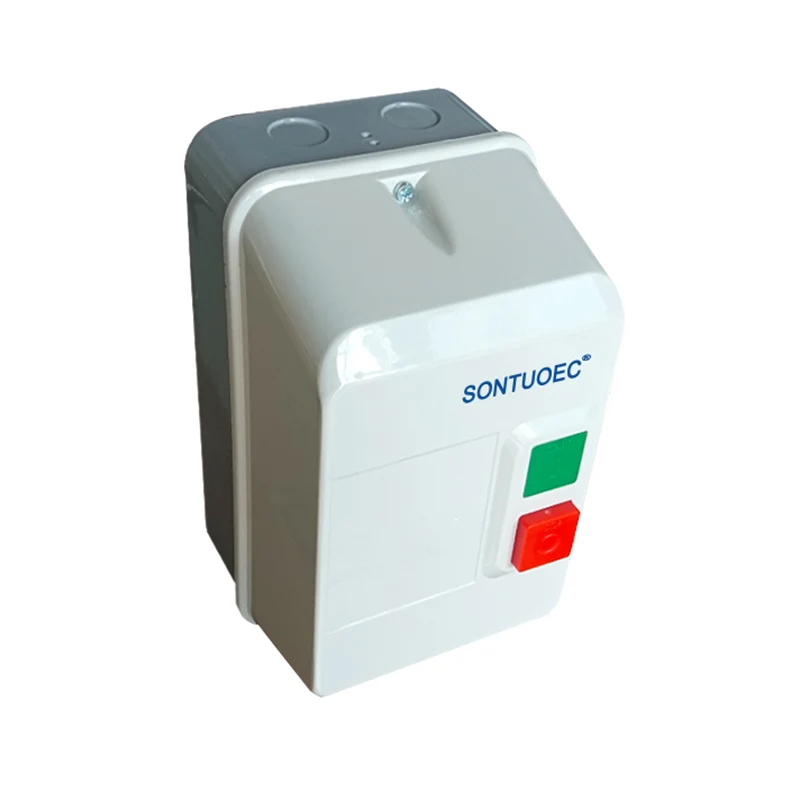

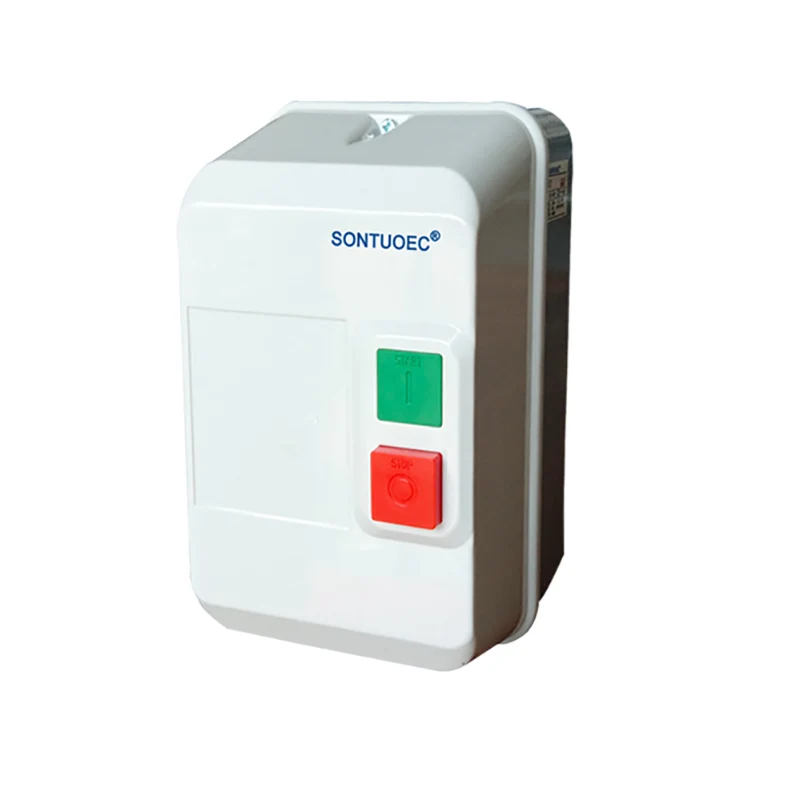

Магнетни стартер (ДОЛ)

Магнетни стартер (ДОЛ) Мотор, тј. Магнетни прекидач користи се за контролу почетка и заустављања мотора (или мотора). Магнетни прекидачи овде играју кључну улогу контролом искључивања круга према променама спољног магнетног поља, а самим тим и на тај начин контролише контролу мотора.

Пошаљи упит

Опис производа

Спецификације

Начин производа Н.АНД СпецифиалТиол	СЛЕ1-09 и 12	Двоструко у суличној, заштићеној ТОЛП429 (3) или, Ф659 (4)
Прилог	СЛЕ1-18 и 25	Двоструко у суличној, заштићеној толп427 (3) или, ф5577 (4)
	СЛЕ1-32 и 95	Матал, ЛП65 до 559
Контрола (2 тастера за притисак моуфиред на поклопац кућишта)	СЛЕ1-32 и 95	1 Греен Старт Буттон '1', 1ред Стоп / Тесет Буттион "О"
Прикључци	СЛЕ1-32 и 95	ЕЛЕЦТРИЦОЛ ЦОННЕ ЦОННЕЦТИОНС ЦОННЕЦТИОНС

Главни технички параметри:

Уписати		СЛЕ1-9	СЛЕ1-12	СЛЕ1-18	СЛЕ1-25	СЛЕ1-32	СЛЕ1-40	СЛЕ1-50	СЛЕ1-65	СЛЕ1-80	СЛЕ1-95
КВ / ХП (АЦ-3) ВРТОВНА снага (АЦ-3) ИЕЦ60947-4	220В	2.2 / 3	3/4	4 / 5.5	5.5 / 7.5	7.5 / 10	11/5	15/20	18.5 / 25	22/35	25/35
КВ / ХП (АЦ-3) ВРТОВНА снага (АЦ-3) ИЕЦ60947-4	380В	4 / 5.5	5.5 / 7.5	7.5 / 10	11/15	15/20	18.5 / 25	22/30	30/40	37/50	45/60
Решена струја (АЦ-3) ГБ14048.4	220В	9	12	15	21	26	36	52	63	75	86
Решена струја (АЦ-3) ГБ14048.4	380В	9	12	16	21	25	37	43	59	72	85
Ретирана струја грејања (а)			25	32	40	50	60	80		125
Ретирана инсуталирана волаге (В) 660
Помоћни контакт АЦ-15	Контакт	стандардни	1но				1НО + 1НЦ
	Решена струја (а)	220В	1.6
	Решена струја (а)	380В	0.95
Супарни термички релеји		ЛР2Д-1305/1314 (0.63 ~ 1,0 / 7 ~ 10)	ЛР2Д-1316 (9 ~ 13)	ЛР2Д-1321 (12 ~ 18)	ЛР2Д-1322 (17 ~ 25)	ЛР2Д-1353 (23 ~ 32)	ЛР2Д-3355 (30 ~ 40)	ЛР2Д-3359 (48 ~ 65)	ЛР2Д-3361 (55 ~ 70)	ЛР2Д-3363 (63 ~ 80)	ЛР2Д-3365 (80 ~ 93)
Оцена кућишта		ЛП65

Принцип рада

Принцип рада магнетног прекидача Стартер Мотор углавном се заснива на утицају магнетног поља и принцип рада ДЦ мотора. Када се спољно магнетно поље приближи магнетном прекидачу, он покреће елемент магнетног осећања (нпр. Реед) унутар прекидача, узрокујући да се затвори или прекине контакте, на тај начин контролише отварање и затварање круга. Једном када се круг затвори, тренутни токови кроз мотор, узрокујући да се покрене ротирање. ДЦ мотори, с друге стране, раде на принципу да се енергисти проводник креће у магнетно поље акцијом електромагнетне силе.

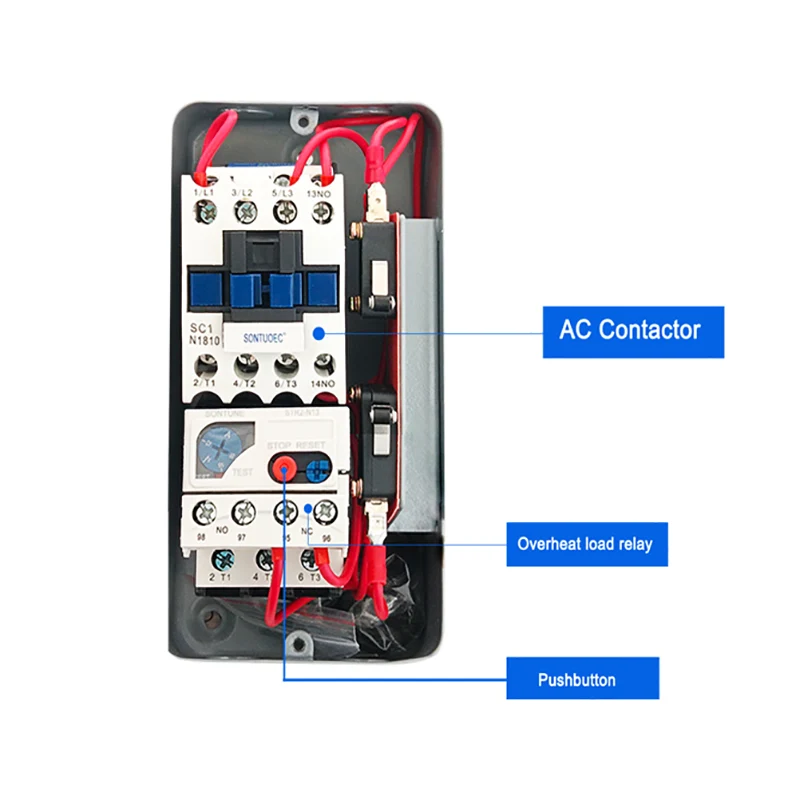

Главне компоненте

Магнетни прекидач: Обично се састоји од елемента магнетног осећаја и активираног уређаја, који се користи за откривање спољних магнетних поља и контролише укључивање / искључивање круга.

Електрични мотор: уређај који претвара електричну енергију у механичку енергију и покреће разне уређаје кроз ротацију.

Контролни круг: Користи се за примање спољних сигнала и контролише радно стање магнетног прекидача и мотора у складу са сигналима.
