Интелигентна потапајућа заштита од цурења од струјног удара 220В ваздушни прекидач

СТСФ2-63/100 100А 2п 4п Мултифункционални РЦБО је погодан за наизменичну струју 50/60Хз, оцењен у колу са напоном од 230В-400В и називном струјом од 100А, када је особа погођена струјом или цури електрична мрежа. Када цурење, пренапон и поднапон достигну задате вредности, прекидач диферентне струје може брзо да ради у веома кратком временском периоду и брзо прекине напајање. Када надзорна температура прекидача диференцијалне струје достигне подешену вредност, жица за уземљење за праћење није повезана. Када је повезан, производ емитује звук аларма како би заштитио безбедност особља и електричне опреме и може да избегне Спречите оштећење опреме узроковано пренапоном у електричној мрежи. Има преоптерећење, кратак спој, цурење, пренапон Функције заштите од поднапона и превисоке температуре такође се могу користити за повремено укључивање и искључивање електричних уређаја у нормалним околностима Кола за осветљење, посебно погодна за индустријске и комерцијалне системе дистрибуције осветљења. Производ има малу запремину, компактну структуру и бољу исплативост од других сличних производа. Има леп изглед, Висок капацитет прекидања чини га добрим избором за дистрибуцију електричне енергије у домаћинству. Овај производ је усклађен са стандардима ГБ/Т 16917.1 и ИЕЦ 61009-1 и добио је ЦЕ сертификат.

Модел:STFS2-63

Пошаљи упит

Опис производа

СПЕЦИФИКАЦИЈЕ:

Електрични карактеристике	Стандард	Јединица	ИЕЦ/ЕН 61009-1
	Режим		Електронски тип
	Тип (таласни облик откривеног цурења у земљи)		АЦ
	Термо-магнетна карактеристика ослобађања		Б,Ц,Д
	Називна струја лн	A	6-100А(6,10,16,20,25,32,40,63;80,100А) Подесиво
	Пољаци	P	1П+Н, 3П+Н
	Називни напон Уе	V	АЦ 230, 400 (подесиво)
	Називна осетљивост И△n	A	30-300мА(30,100,300мА) Подесиво
	Називна преостала уклопна и прекидна моћ л△m	A	500
	Називни капацитет кратког споја Ицн	A	6000
	Пауза под И△n	S	≤0.1
	Називна фреквенција	Хз	50/60
	Називни отпорни напон импулса (1,2/50) Уимп	V	4000
	Диелектрични испитни напон на инд.Фрек за 1мин	кВ	2
	Напон изолације Уи	V	250
	Степен загађења		2
Отхеr	Заштита од пренапона;	и	Температурна заштита ; Ватростални и други
Механичке карактеристике	Електрични живот		4000
	Механички живот		10000
	Индикатор струје квара		ДА
	Степен заштите		ИП20
	Температура околине	ºЦ	-5~+40(Посебну апликацију погледајте
	(са дневним просеком≤35ºЦ)	ºЦ	корекција температурне компензације)
	Температура складиштења	ºЦ	-25~+70
Инсталација	Тип прикључка терминала		Кабл/Пин сабирница/У-тип сабирница

	Величина терминала врх / дно за кабл	мм2	25
	Величина терминала врх / дно за кабл	АВГ	18-5
	Величина терминала врх/доња за сабирницу	мм2	25
	Величина терминала врх/доња за сабирницу	АВГ	18-3
	Монтажа		На ДИН шину ЕН 60715(35мм) помоћу уређаја за брзо спајање
	Веза		Од врха

ТЕМПЕРАТУРА ОКОЉНОГ ВАЗДУХА:

1. Температура амбијенталног ваздуха не сме бити нижа од -5 1Ц, не виша од +40 Ц, а просечна дневна вредност не сме бити већа од +35 Ц.

2. Надморска висина: Надморска висина места постављања не сме бити већа од 2000м.

3.Атмосферски услови

Ваздух је чист, а при максималној температури од +40 'Ц релативна влажност ваздуха није висока Више од 50%. Већа релативна влажност ваздуха је дозвољена на нижим температурама, на пример на +20 Ц,

Релативна влажност не би требало да прелази 90%. Због повремене умерене кондензације изазване температурним променама, треба обратити пажњу на предузимање одговарајућих мера.

4. Категорија инсталације Категорије инсталације су лИ и ИИИ

Струја и број Пољака

100А: Ово указује да је РЦБО оцењен на 100 ампера. Називна струја је максимална вредност струје коју прекидач може да носи непрекидно без изазивања прегревања или оштећења.

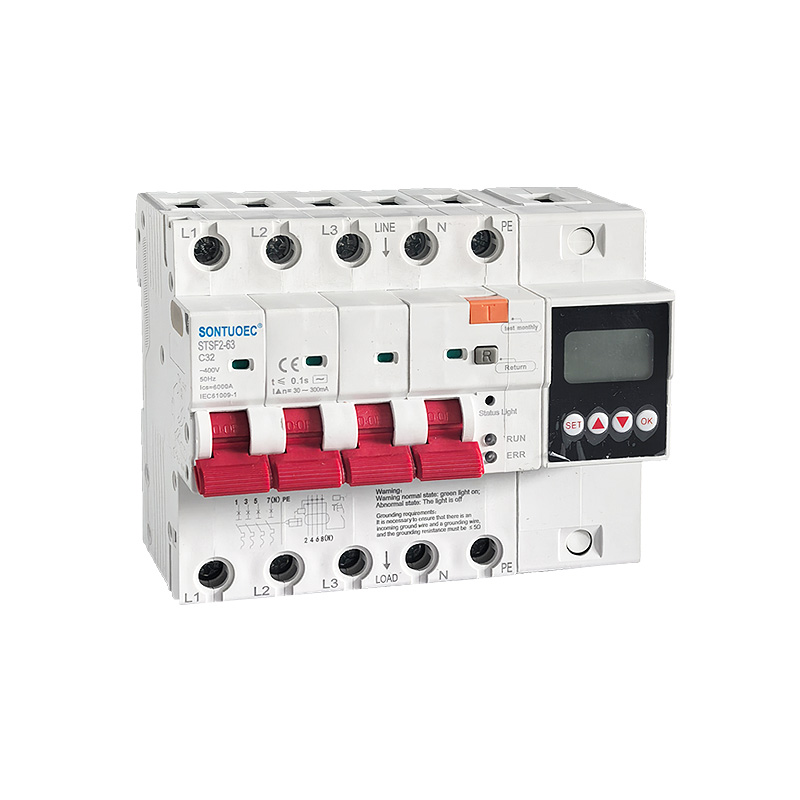

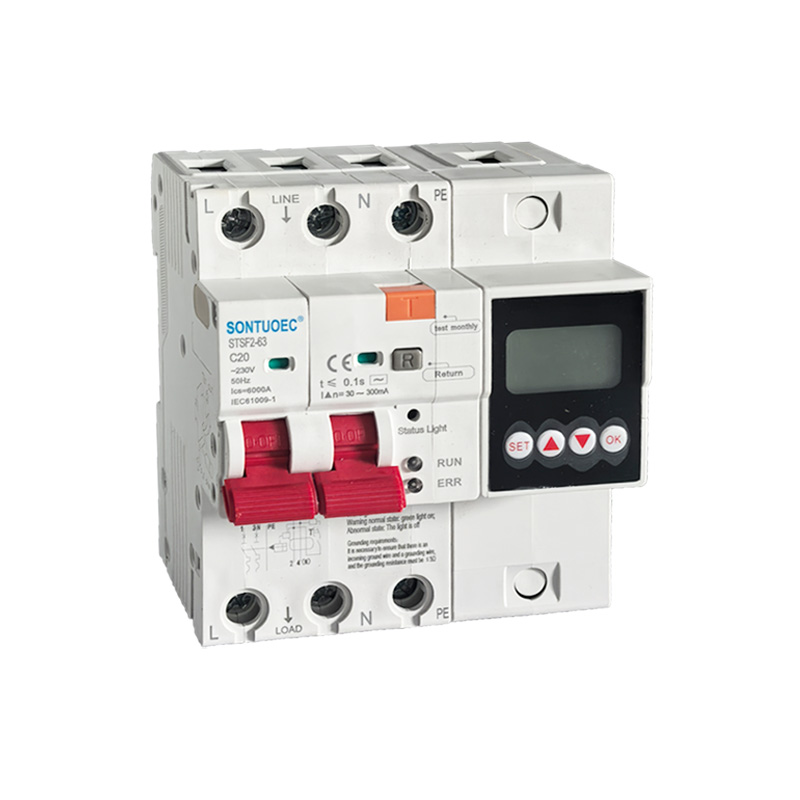

2п, 4п: „п“ овде означава број полова, тј. број фаза кола на које се прекидач може повезати. 2п значи да се прекидач може повезати на две фазе кола (обично Ватра и Нула), док 4п значи да се може повезати на четири фазе кола (обично трофазни Ватра и Нула).

Мултифункционални

Мултифункционални означава да је овај мултифункционални РЦБО 100А 2п 4п опремљен разним заштитним функцијама. Поред основне заштите од преоптерећења и кратког споја, такође може да обезбеди заштиту од цурења, заштиту од поднапона, заштиту од пренапона и тако даље. температурна заштита, аларм за улазак воде, подесива струја и напон。Ове заштите омогућавају РЦБО-у да пружи свеобухватнију заштиту за кола и опрему.

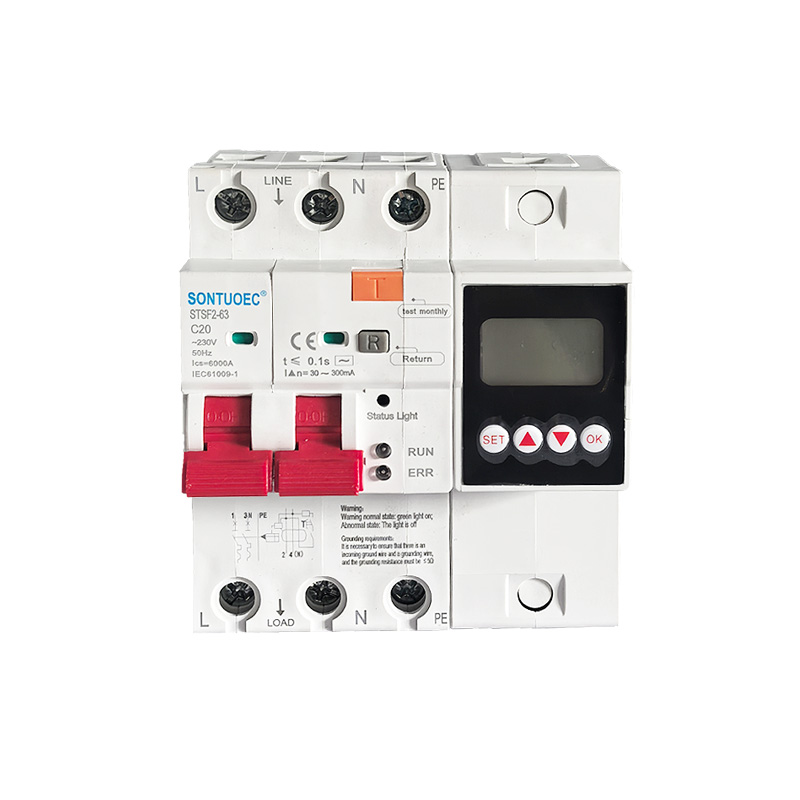

Упозорење!

Упозорење нормално стање: зелено светло укључено;

Ненормално стање: Светло је искључено

Захтеви за уземљење:

Неопходно је осигурати да постоји улазна жица за уземљење и жица за уземљење, а отпор уземљења мора бити с 5К!

Сценарио апликације

Пошто РЦБО има различите функције заштите, често се користи у круговима који захтевају личну безбедност, као што су електрична кола за осветљење, слаба снага и електрични уређаји у кућама и јавним местима. Ова места често карактеришу вода и влага, што лако може изазвати несреће због цурења. Поред тога, РЦБО се такође може користити у индустријским електричним системима где је безбедност људи предуслов, као што су кола за контролу периферног светла, радарски системи и инструменти за геолошка истраживања.
