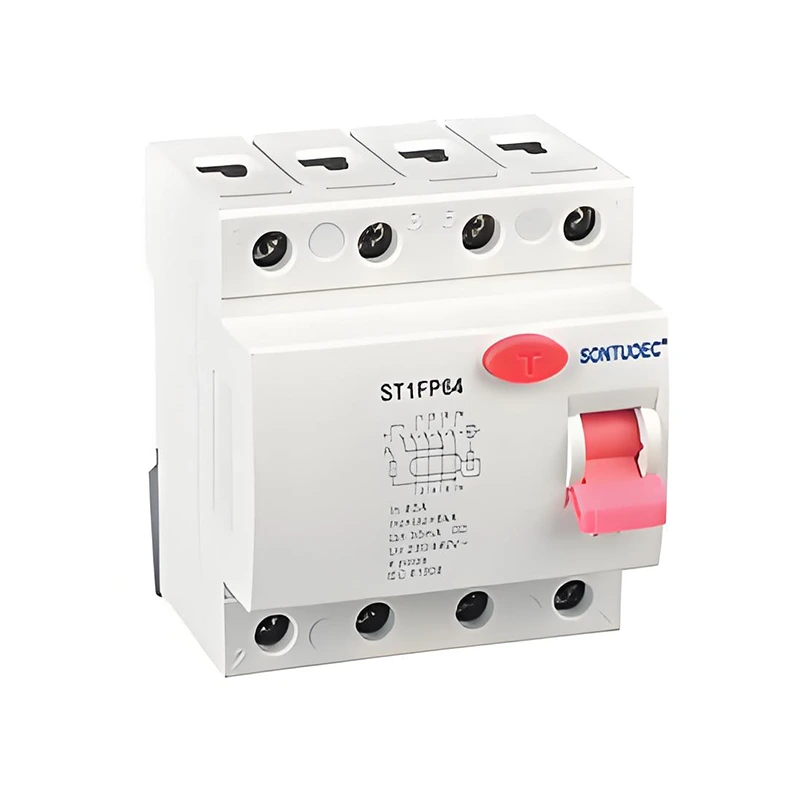

Када преостала струја у кругу пређе унапред подешену вредност, електронски тип РЦЦБ ће се брзо поступати да прекине круг, чиме се спречава несреће на струјним ударима и електричним пожарима. Електронски РЦЦБС користе електронске компоненте и микропроцесоре и друге технологије како би се пружила већа осетљивост и тачност.
Сенчарка |
ИЕЦ / ЕН61008.1 |
||
Електрични |
Тип (таласни облик осетљив на цурење земље) |
|
Електро-магнетни тип, електронски тип |
карактеристике |
Називна струја у |
A |
И и |
|

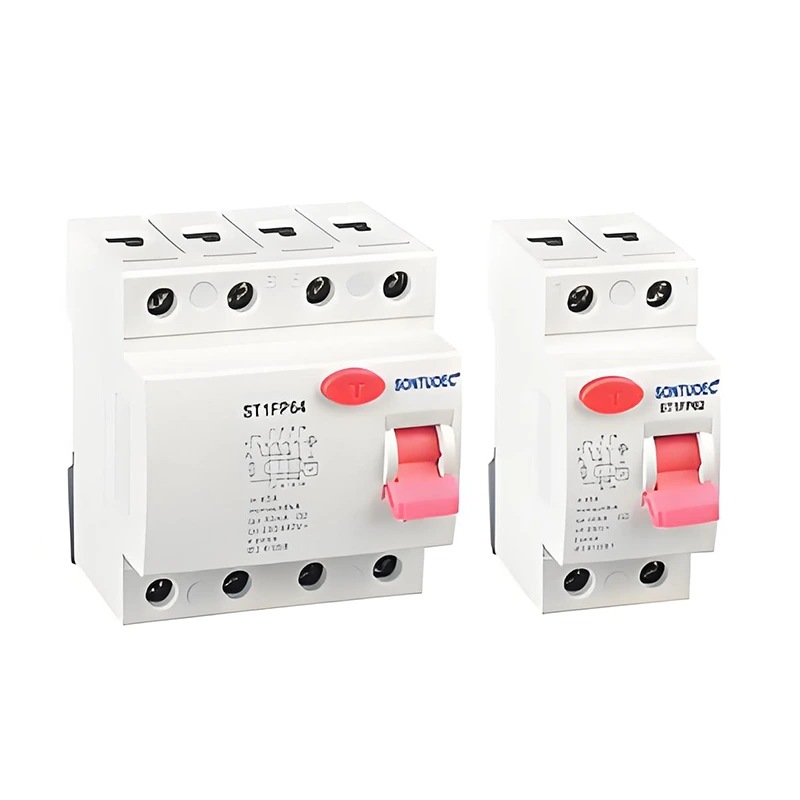

Стубови |
P |
2,4 |
|
Називни напон УС |
V |
АЦ 240 / 415В; АЦ 230 / 400В |
|
Називна струја |
|
16,25,32,40,63А |
|
Оцењена осетљивост и △ н |
A |
0.01,0.03,0.1,0.3,0.5 |
|
Изолациони напон УИ |
V |
500 |
|
Оцењено преостали прављење и |
A |
630 |
|
Прекид капацитета и △ м |
||
|
Струја кратког круга И △ Ц |
A |
6000 |
|
СЦПД ФУСЕ |
A |
6000 |
|
|
||
|
|
||
|
Називна фреквенција |
Хз |
50/60 |
|
Степен загађења |
|
2 |
Механички |
Електрични живот |
t |
4000 |
карактеристике |
Механички живот |
t |
10000 |
|
Степен заштите |
|
ИП20 |
|
Температура околине |
ºЦ |
-25 ~ + 40 |
|
(са дневним просеком ≥35ºЦ) |
||
|
Температура складиштења |
ºЦ |
-25 ~ + 70 |
Уградња |
Тип прикључне везе |
|
Кабловски / У-тип Бусбар / ПИН-тип Бусбар |
Величина терминала Топ / дно за кабл |
мм2 |
25 |
|
АВГ |
3.18 |
||
Величина терминала Топ / Дно за Бусбар |
мм2 |
25 |
|
АВГ |
3.18 |
||
Обртни момент |
Н * м |
2.5 |
|
У-фунти |
22 |
||
Уградња |
|

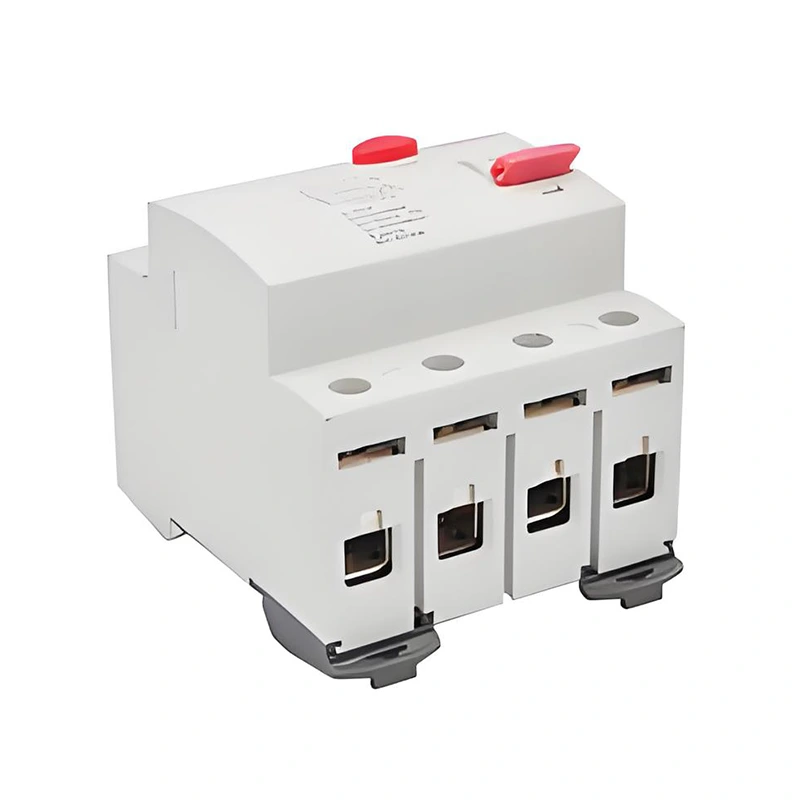

На ДИН шини ЕН 60715 (35 мм) помоћу брзог уређаја за клип |
|
Прикључак |
|
Од врха и дна |
Принцип рада електронског типа РЦЦБ заснован је на принципима електромагнетске индукције и тренутног балансирања. Када су струје фазе и нула у кругу неуравнотежене, тј. Преостала струја постоји, тренутни трансформатор унутар РЦЦБ-а ће открити ову неравнотежу и генерирати одговарајући сигнал. Овај сигнал, након што је прерадио електронски склоп покренуо ће деловање механизма за ослобађање, тако да ће прекидач брзине брзо одсећи круг.
Висока осетљивост: Електронски РЦЦБС могу да открију врло мале преостале струје, обично мање од 30мА или чак ниже.
Брза радња: Једном када се открије преостала струја да пређе унапред подешену вредност, РЦЦБ ће одмах поступати да прекине круг и спречи несреће.
Сигуран и поуздан: РЦЦБ усваја напредне електронске компоненте и микропроцесорска технологија за пружање веће поузданости и стабилности.
Једноставан за инсталирање и одржавање: електронски РЦЦБС обично имају компактну структуру и једноставно ожичење, чинећи их једноставним за инсталирање и одржавање.
Електронски РЦЦБС се широко користи у различитим ситуацијама у којима је потребна електрична заштита, укључујући, али не ограничавају на:
Стамбене и комерцијалне зграде: Користи се за заштиту електричне опреме и личне сигурности, спречавање незгода и електричних пожара и електричних пожара.
Индустријске производне линије: користи се за заштиту електричне опреме као што су мотори и трансформатори из нормалног рада, спречавајући оштећење опреме и време застоја услед цурења и преоптерећења.
Јавни објекти: као што су болнице, школе, библиотеке и друга места, користи се за осигурање сигурног рада електричне опреме и сигурну употребу електричне енергије од стране особља.
