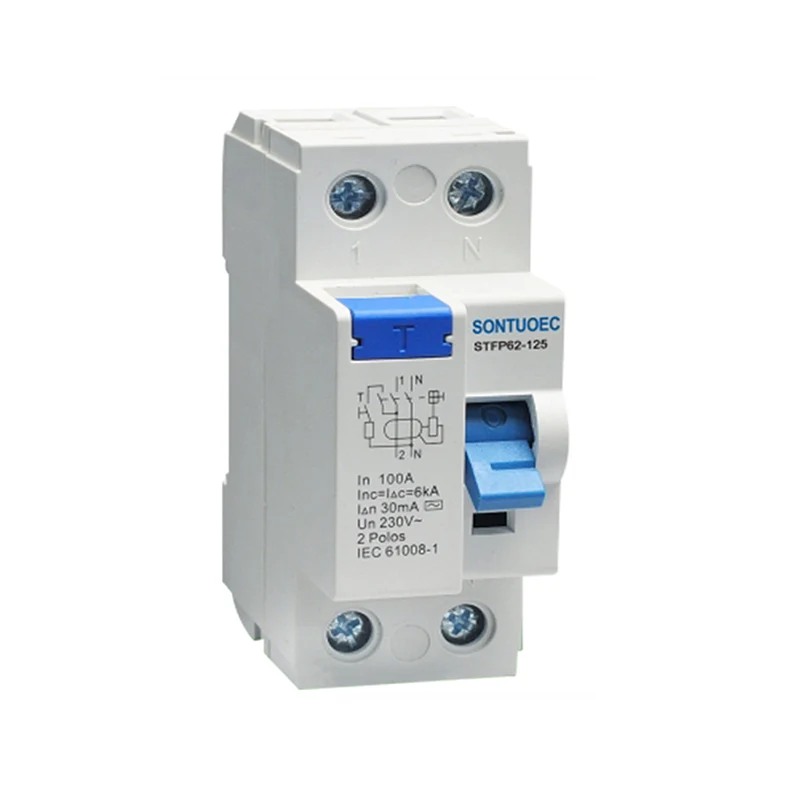

Електронски магнетни тип РЦЦБ 125А / 30МА

Електронски магнетно тип РЦЦБ 125А / 30МА је у стању да открије преостале струје у круговима због цурења, кратких спојева или грешака на терену и аутоматски прекинуте склопове када струја пређе унапред подешени праг, чиме се штити сигурности и опреме. Његов принцип рада заснован је на принципу електромагнетске индукције, када ће преласка струја проћи кроз трансформатор, одговарајући магнетни ток, који заузврат покреће електронски круг за спровођење обраде сигнала и на крају контролише деловање механизма за ослобађање.

Модел:STFP360-125

Пошаљи упит

Опис производа

Модел:	СтФП360-125
Стандардни:	ИЕЦ 61008-1
Карактеристике преостале тренутне струје:	И и
Поле бр.:	2п, 4п
Називна струја:	16а, 25а, 32А, 40а, 63,80,100,125а
Називни напон:	230 / 400В АЦ
Називна фреквенција:	50 / 60Хз
Оцењено резидуалне оперативне струје иΔн:	10мА, 30мА, 100мА, 300мА, 500мА
Оцењено резидуална не-оперативна струја и Δно:	≤0.5иΔн
Оцењени условни кратки струји струја у Инц:	6000А
Оцењени условни преостали кратки спој Тренутни ИΔЦ:	6000А
Триппинг Трајање:	Инстантни триппинг≤0.1сец
Тренутни опсег преосталог искључивања:	0,5иΔн ~ иΔн
Електро-механичка издржљивост:	4000 циклуса
Обртни момент:	2.0 нм
Прикључни терминал:	Вијак терминална терминал са стезаљком
Инсталација:	35 мм ДИН монтажа шине

Главне карактеристике

Висока осетљивост и брзи одговор: Електромагнетни РЦЦБС може открити мале преостале струје, обично мање од 30Ма (тачна вредност према спецификацијама производа) и брзо одсечена круг у року од неколико милисекунди, ефикасно спречавање незгода електричних удара.

Електромагнетна заштита: у поређењу са чистом електронским РЦЦБС-ом, електромагнетни РЦЦБС комбинују принцип електромагнетске индукције, који има већу поузданост и стабилност и може нормално радити у различитим оштрим окружењима.

Мултифункционалности: Неки електромагнетски РЦЦБС такође имају преоптерећење, кратки круг и друге заштитне функције, што може свеобухватно заштитити сигурност кругова и опреме.

Једноставан за инсталирање и одржавање: Електромагнетски РЦЦС обично усвајају модуларни дизајн, компактну структуру, једноставан за инсталирање и лако извршити рутинско одржавање и инспекцију.

Принцип рада

Принцип рада електромагнетног РЦЦБ заснован је на Закону о Кирцххоффу, који наводи да је улазна струја увек једнака излазни струји (у идеалном случају). Када постоји цурење цурења или Земље у кругу, део тренутних токова директно на Земљу заобилазећи оптерећење, стварајући преосталу струју. У овом тренутку, трансформатор открива ову неуравнотежену струју и ствара одговарајући магнетни ток. Након што је магнетни ток прерадио електронски круг, покреће деловање механизма скидања, тако да ће прекидач брзине брзо одсећи круг.

Сценарији апликације

Електромагнетски РЦЦБС се широко користе у различитим ситуацијама када је потребна електрична заштита, укључујући, али не ограничавају на:

Стамбене и комерцијалне зграде: Користи се за заштиту електричне опреме и личне сигурности, спречавање незгода и електричних пожара и електричних пожара.

Линије за индустријске производње: Користи се за заштиту електричне опреме као што су мотори, трансформатори и друга електрична опрема из нормалног рада, спречавајући оштећење опреме и време застоја услед цурења и преоптерећења.

Јавни објекти: као што су болнице, школе, библиотеке и друга места, користи се за осигурање сигурног рада електричне опреме и сигурну употребу електричне енергије од стране особља.
