Електрични прекидач

Електрични прекидач је преклопни уређај који може да носи и прекрши струју у нормалним или ненормалним условима. Његова главна функција је заштита круга од оштећења узроковане преоптерећењима, кратким споразумом и другим ненормалним условима како би се осигурало сигуран и стабилан рад система напајања. Када се у кругу појаве преоптерећење, кратки спој и друге грешке, прекидач електричног круга може брзо да прекине струју, спречава грешку од проширења и заштите опреме и личне сигурности.

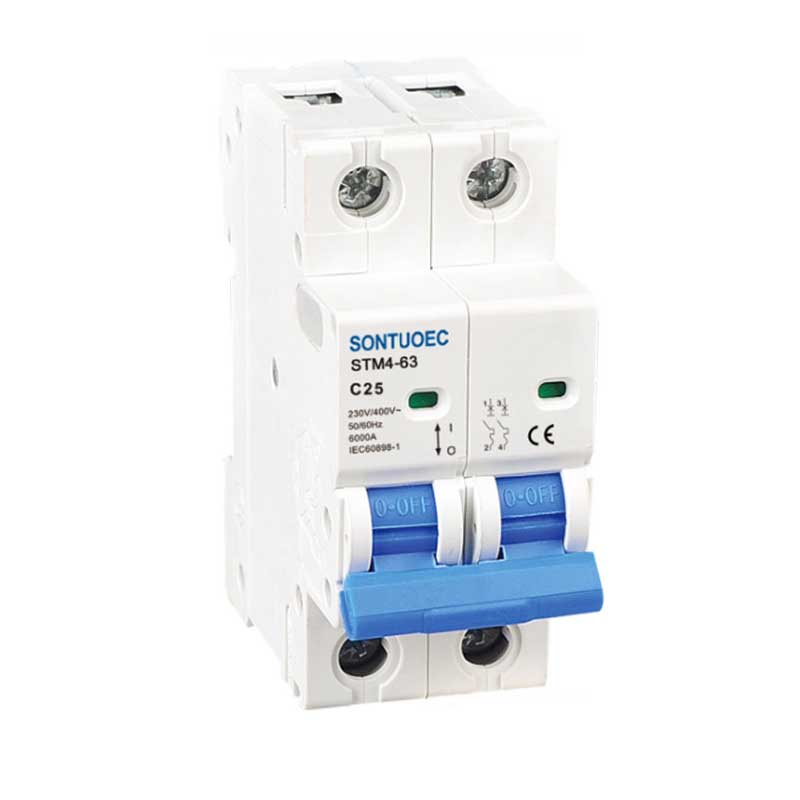

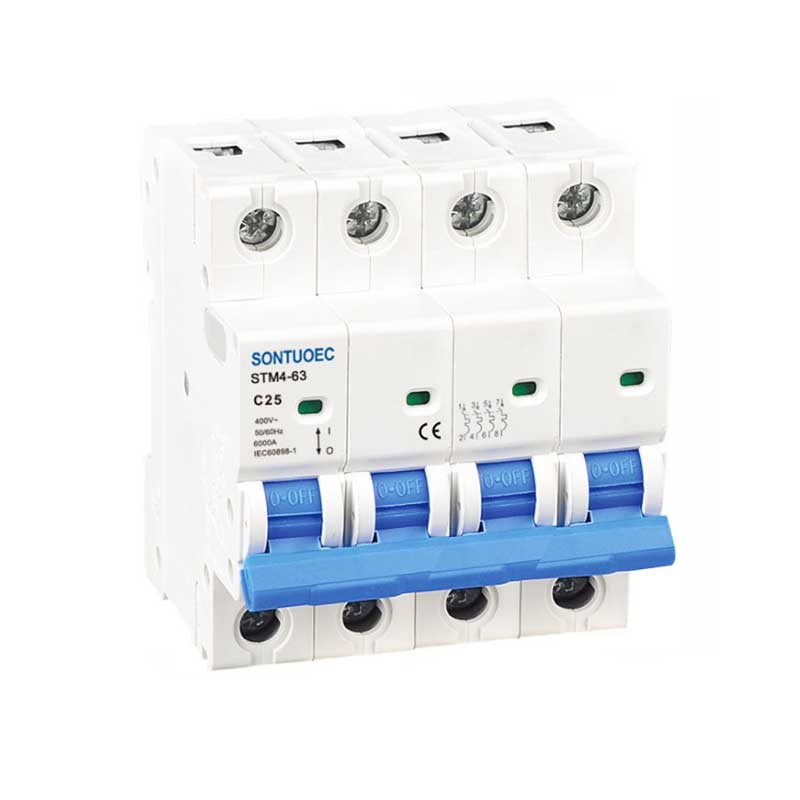

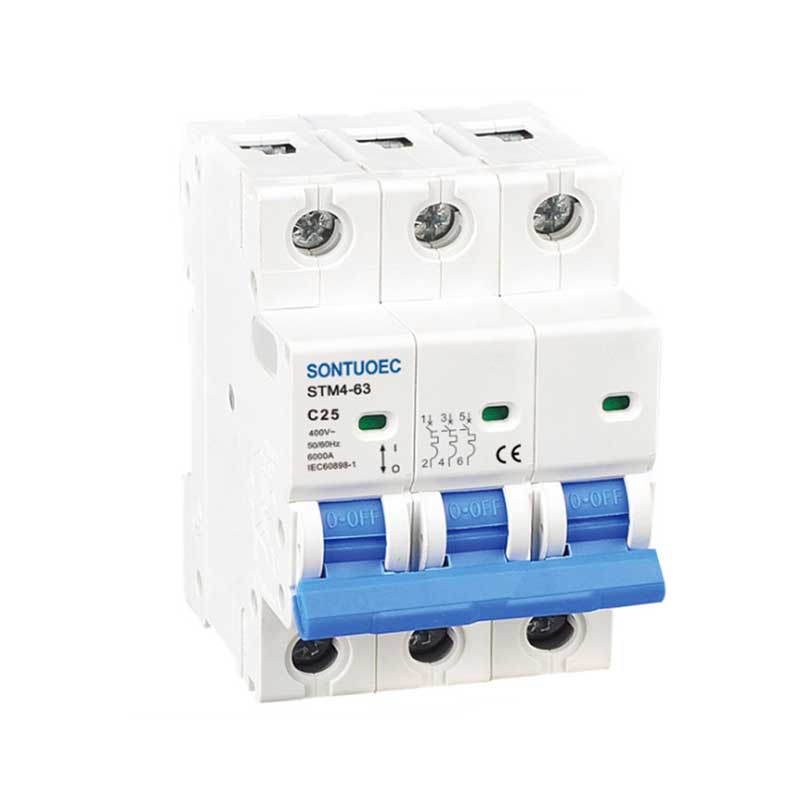

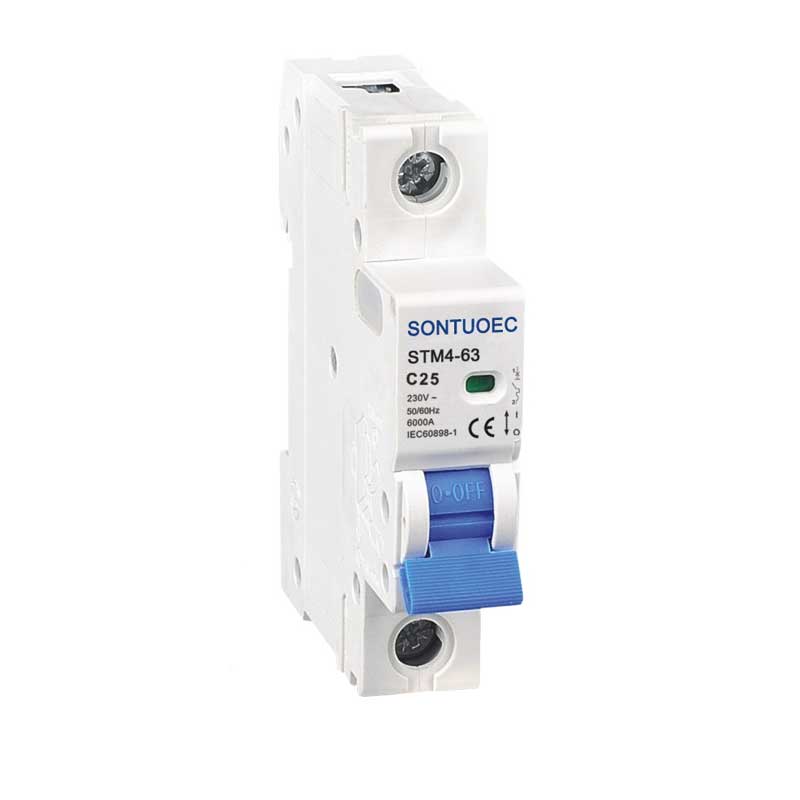

Модел:STM4-63

Пошаљи упит

Опис производа

Модел	СТМ4-63
Стандардни	ИЕЦ60898-1
Пол	1п, 2п, 3п, 4п
Капацитет за ломљење кратког споја	3ка, 4.5ка, 6ка
Оцијењен Струја (ин)	1,2,4,610,16,20,25,32,40,50,63А
Оцијењен Напон (УН)	АЦ230 (240) / 400 (415) В
Оцијењен Учесталост	50 / 60Хз
Кривуља	Б, Ц, Д
Магнетни издања	Б Кривуља: Између 3ин и 5 у
	Ц крива: Између 5 ин и 10 инча
	Д Цурве: Између 10 инча и 14ина
Електро-механички издржљивост	преко 6000 циклуса

Принцип рада

Принцип рада електричних кругова заснива се на принципима електромагнетске индукције и механичким мењачем. Када струја у кругу пређе оцену, термички елемент унутар прекидача ће се загревати и производити деформацију биметала, или ће електромагнет дати довољно усисавања да би се закон о прекиду механизма за искључивање исећи искључење. Поред тога, прекидач круга такође има уређај за гашење АРЦ-а, који може ефикасно угасити лук остварен при пробијању струје и спречавање лука да штети опреми и особља.

Главне компоненте

Електрични прекидач који се углавном састоји од система контакта, систем за гашење АРЦ-а, механизмом за рад, нападача, љуске и тако даље. Контакт систем се користи за повезивање и искључивање прекидача круга; Систем за гашење АРЦ-а користи се за гашење АРЦ-а генерираног приликом разбијања струје; Радни механизам се користи за реализацију ручног или аутоматског рада прекидача круга; Триппер је део који покреће деловање прекидача у кругу у складу са ситуацијом грешке у кругу; Схелл се користи за заштиту унутрашње структуре прекидача и спречити спољне сметње.
