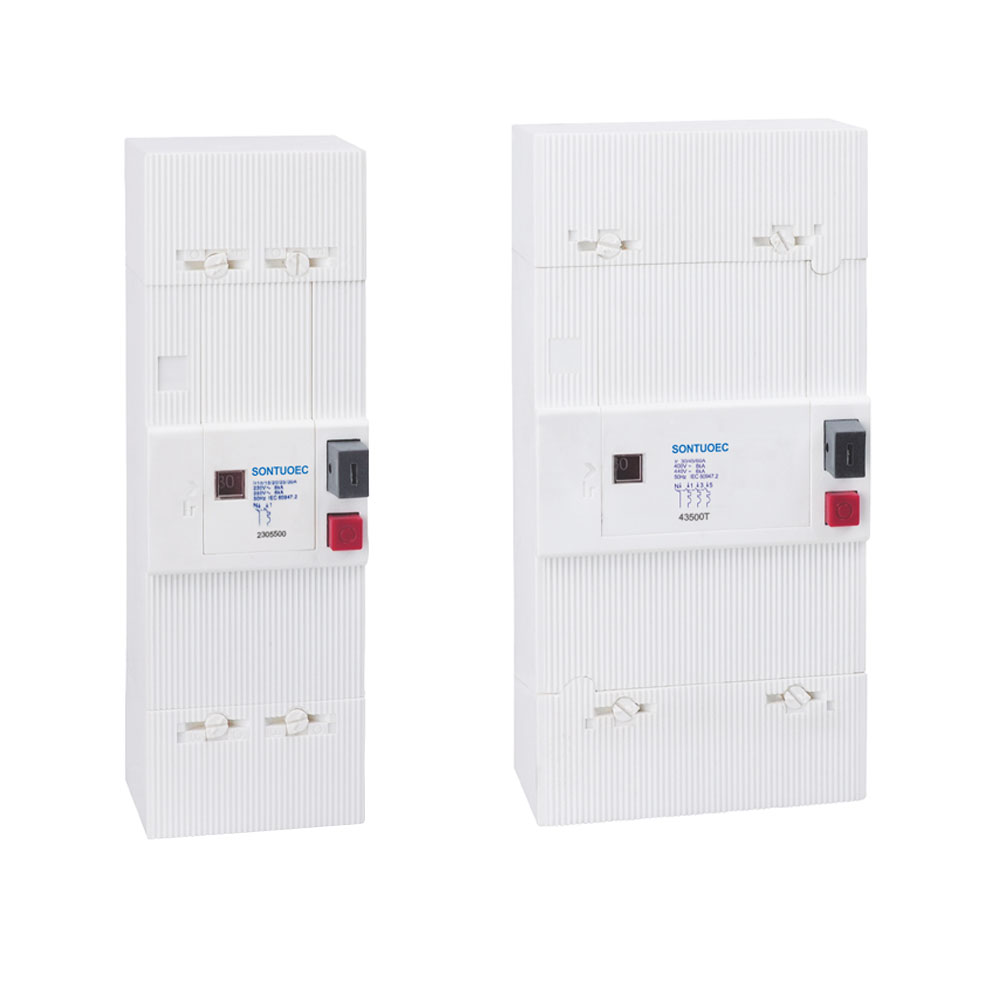

Дисјунторски прекидач је врста преклопног уређаја који се користи за заштиту круга, када постоји преоптерећење, кратки круг и друге грешке у кругу, може брзо да прекине круг да спречи грешку да се шири и оштети опрему у кругу. Због своје мале величине, лагане тежине, једноставне инсталације и друге карактеристике, минијатурни прекидач се широко користи у стамбеним, комерцијалним и индустријским областима као заштитни елемент за терминалне уређаје.

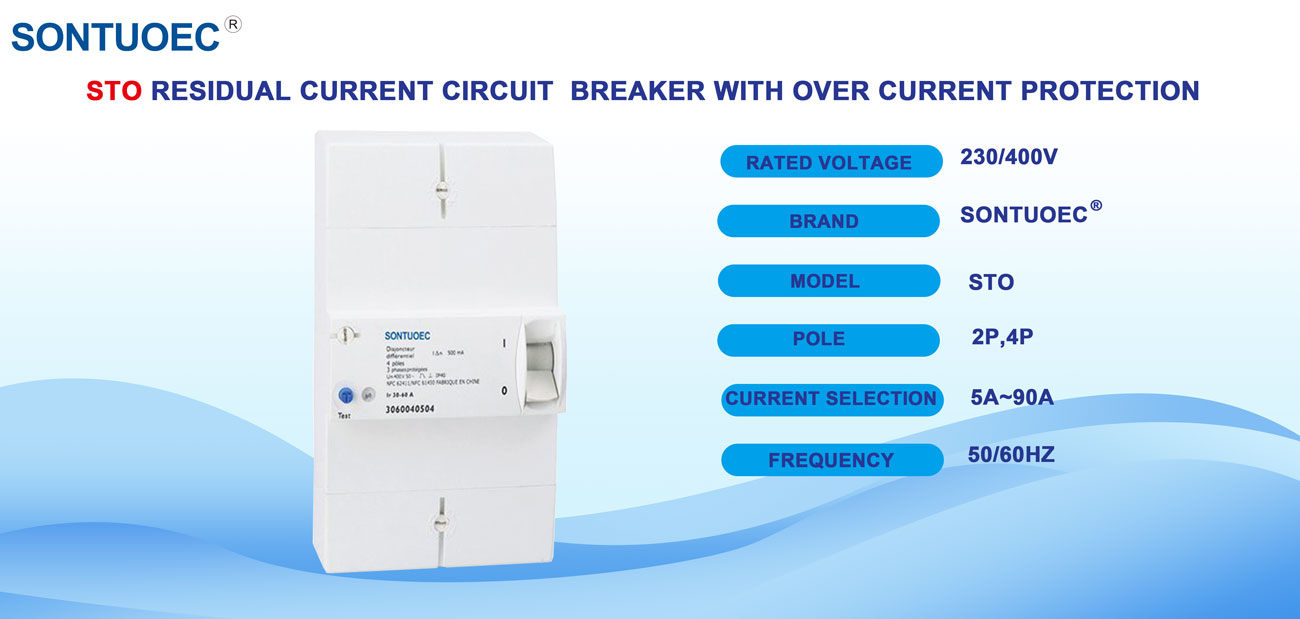

Модел |
Сто |
Стандардни |
ИЕЦ61009-1, ИЕЦ 60947-2 |
Оцењена осетљивост Л △ Н | 300,500 (МА) |
Пол |
2п, 4п |
Оцењени капацитет кратког споја (ИЦН) |
3ка, 6ка, 8ка |
Називна струја (ИН) |
5 ~ 15А, 15 ~ 30А, 30 ~ 60а, 60 ~ 90а (тренутно подесиво) |
Називни напон (УН) |
230 / 400В |
Електро-механичка издржљивост |
Преко 6000 циклуса |
Структура: минијатурни прекидач обично се састоји од контактног система, уређаја за гашење АРЦ-а, механизмом за рад, искључивање уређаја и шкољки и других делова. Међу њима се међу њима, систем контаката користи за повезивање и искључивање круга; Уређај за гашење АРЦ користи се за гашење лука приликом искључивања круга, спречавајући лук да наштети опреми и особљу; Радни механизам се користи за ручно или аутоматски управљање кругом; Уређај за ослобађање се користи да се аутоматски прекине са кругом када је круг неисправан.
Начело рада Начело рада: Принцип рада минијатурног круга заснован је на термичким и електромагнетним ефектима струје. Када струја у кругу пређе оцену, биметал ће бити савијена и одбијена топлотом, ослобађајући механичку засун и на тај начин отварање контаката прекидача круга. У исто време, електромагнет ће такође створити усисавање због претјеране струје, узрокујући да нападач делује и одсекује круг.
Предности: минијатурни прекидач предности има предности мале величине, лагане тежине, једноставне инсталације, дугог радног века и велику поузданост. Истовремено, такође има различите заштитне функције, као што су заштита од преоптерећења, заштита кратког споја, заштита од цурења итд., Итд.
Апликације: Минијатурни прекидачи се широко користе у стамбеним, комерцијалним и индустријским пољима. У стамбеном подручју обично се користи као заштитни елемент у дистрибутивном пољу за заштиту сигурности кућних кругова; У комерцијалним и индустријским областима користи се као заштитни елемент за електричну опрему за спречавање несрећа као што је оштећење опреме и пожара проузрокована кваром круга.
