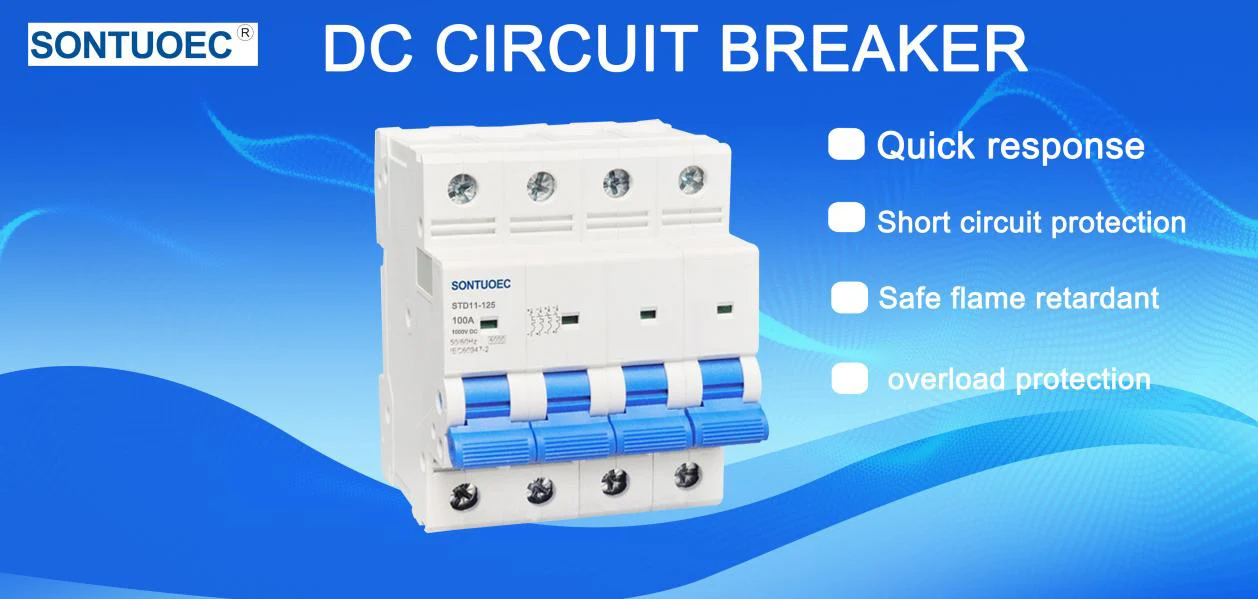

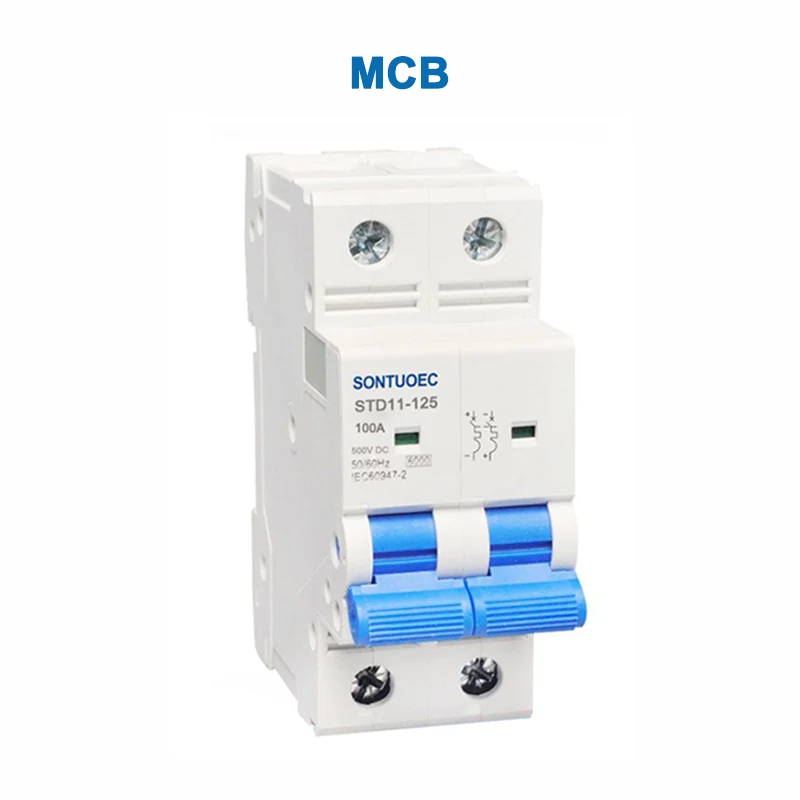

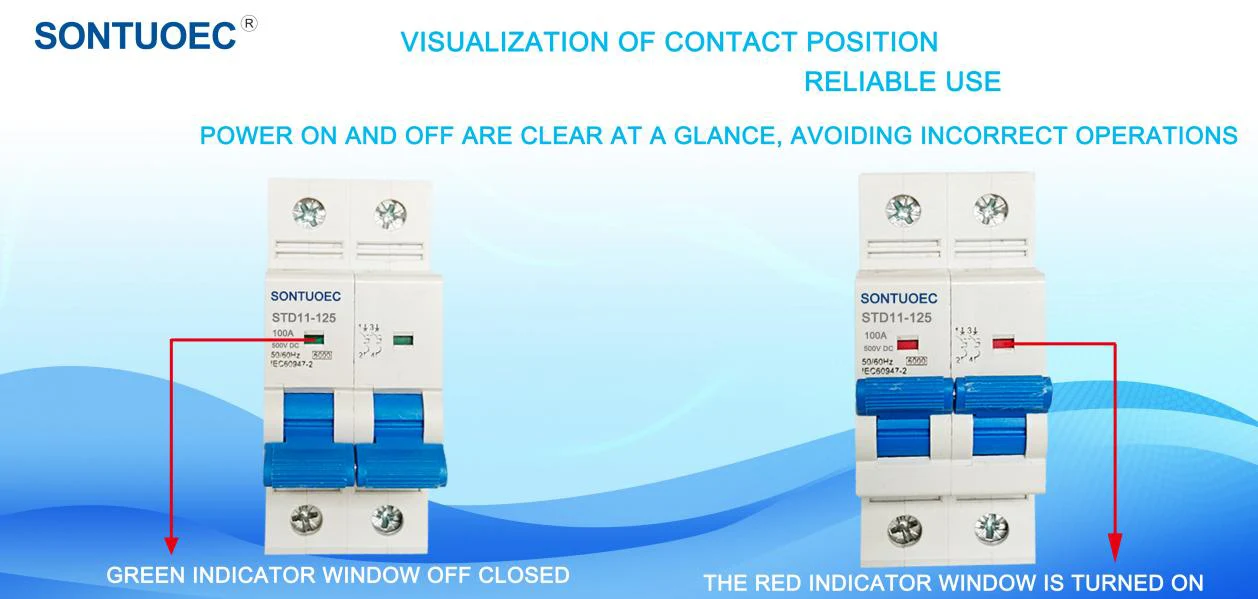

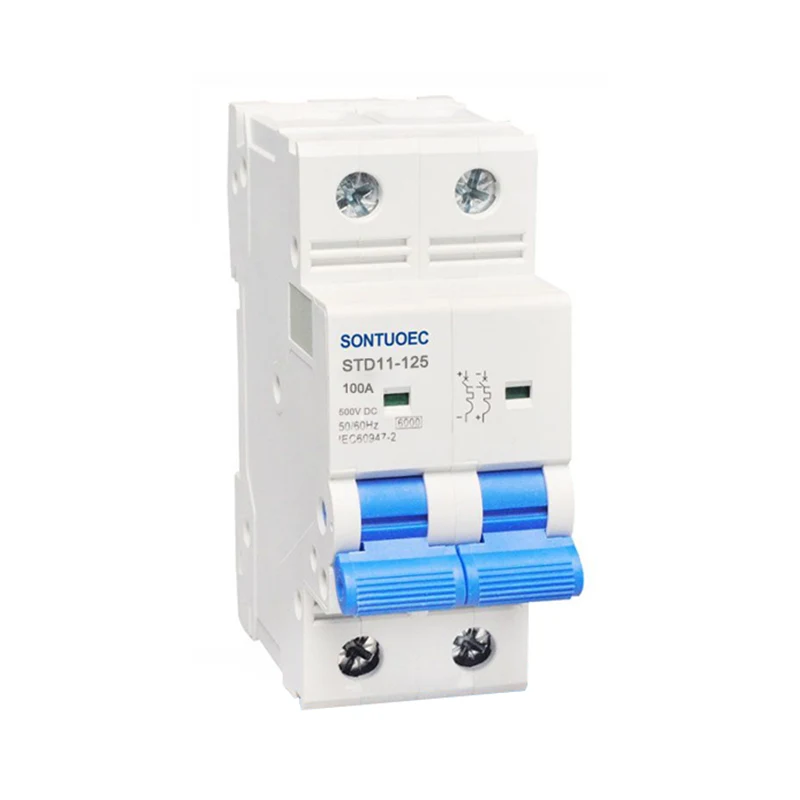

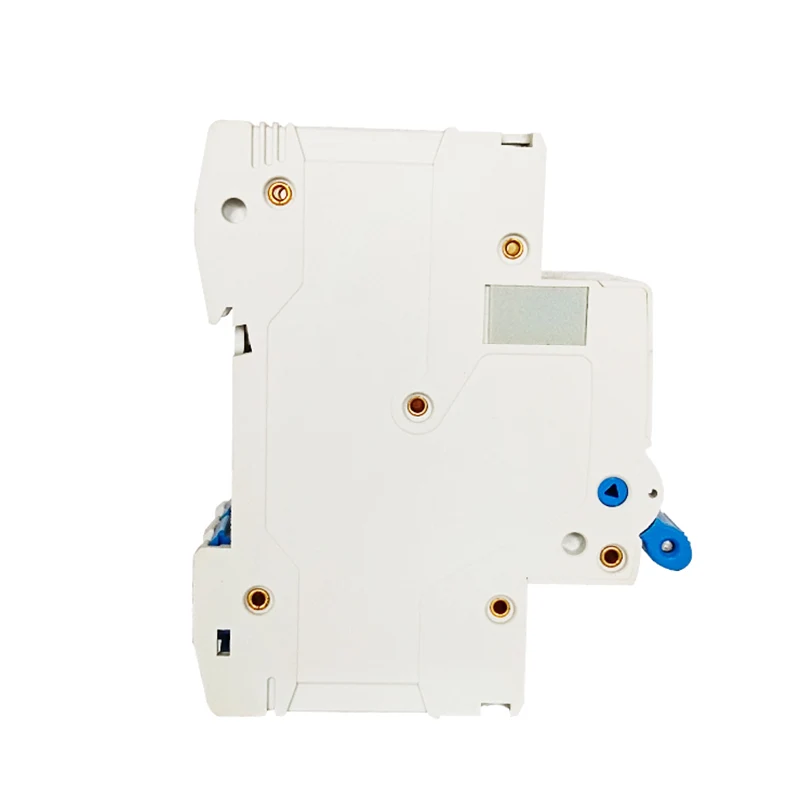

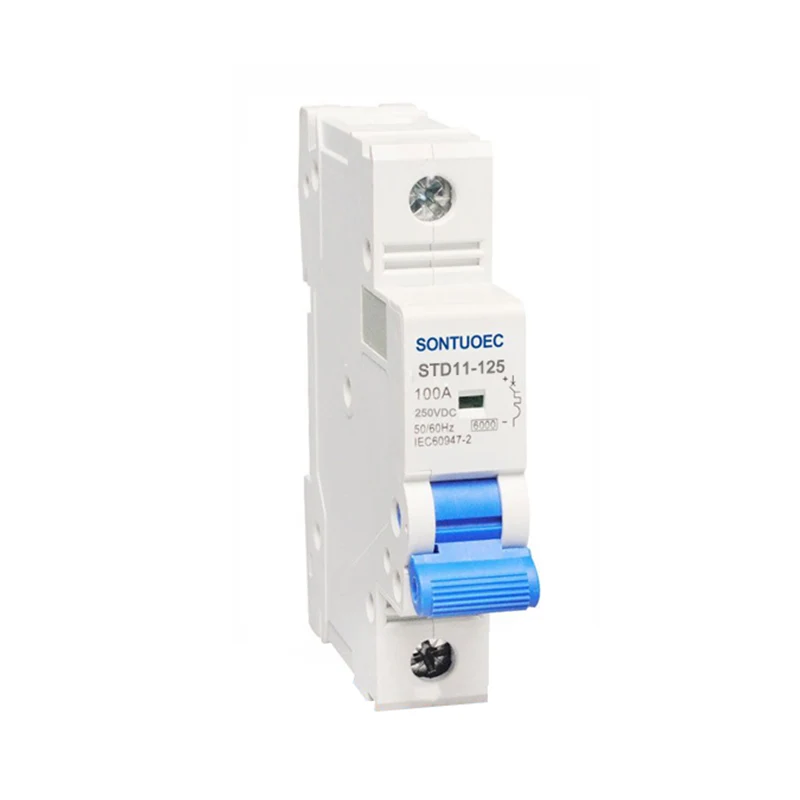

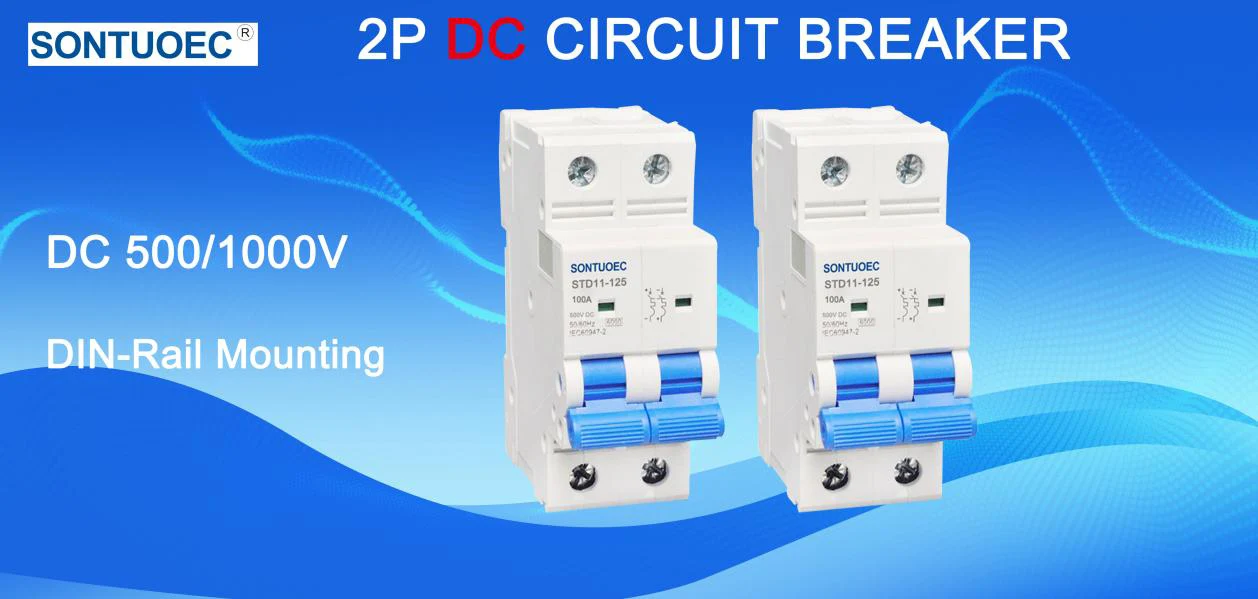

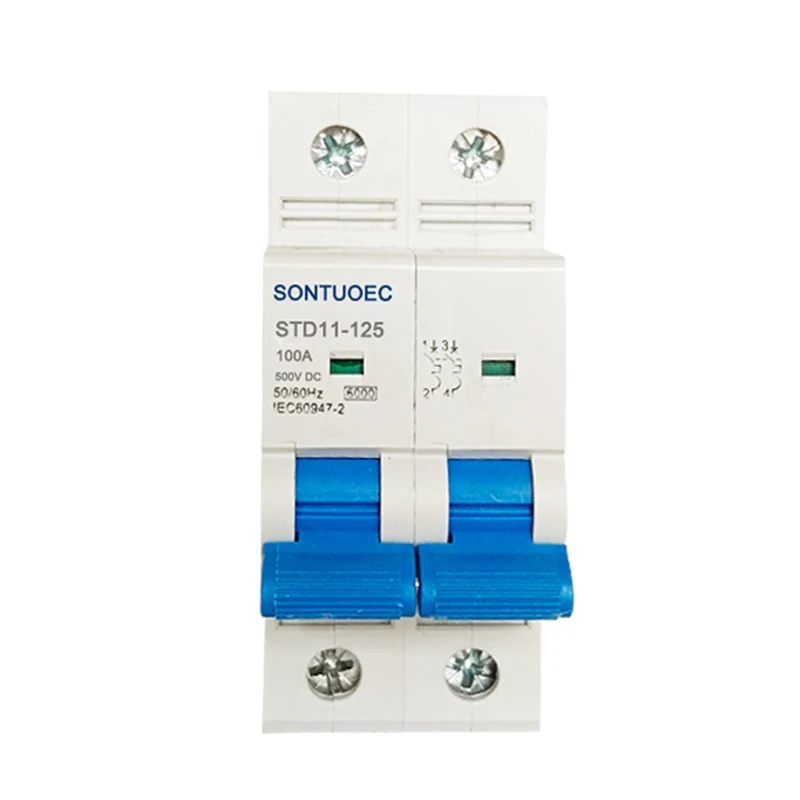

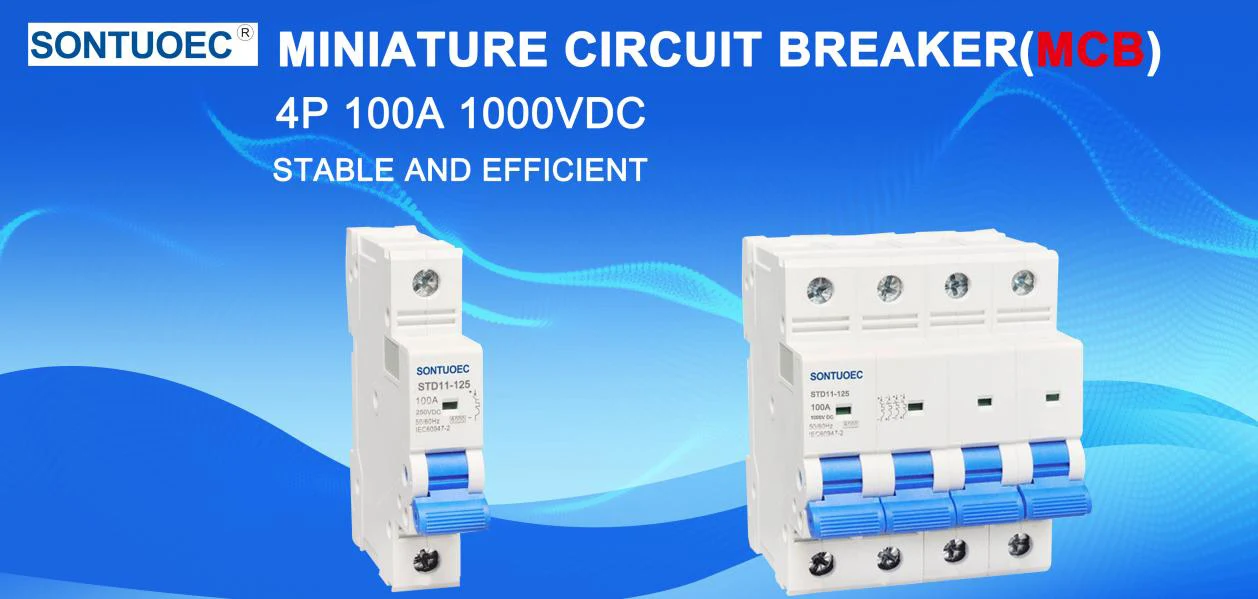

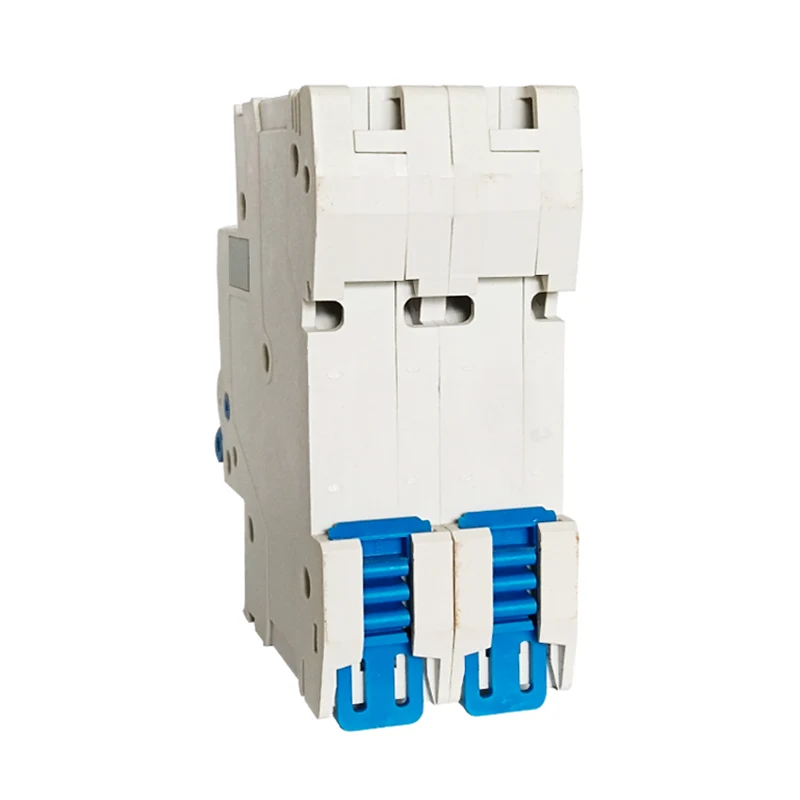

ДЦ МЦБ минијатурни прекидач је електрични прекидач који је посебно дизајниран за аутоматско деловање у ДЦ круговима. Његова главна функција је заштита аутоматских уређаја од преоптерећења, кратких склопова и других опасности од грешака и да се осигура сигурност целог електроенергетског система. Када струја која пролази кроз круг прелази оцену ДЦ МЦБ, или када је струја цурења откривена у кругу, ДЦ МЦБ ће аутоматски искључити круг, чиме се спречава оштећења круга због претераног преноса, кратког споја или цурења.
Модел |
СТД11-125 |
Стандардни |
ИЕЦ60898-1 |
Пол |

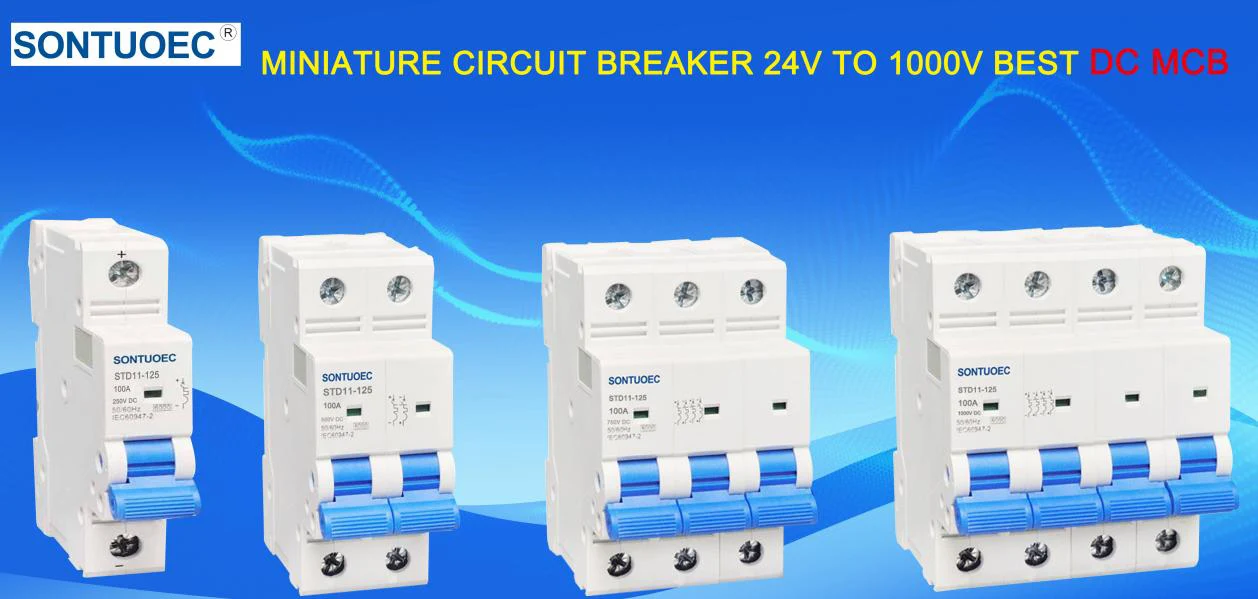

1п, 2п, 3п, 4п |
Кривуља |
Б, Ц, Д |
Оцењени капацитет кратког споја (ИЦН) |
3ка, 4.5ка, 6ка |
Називна струја (ИН) |
1,2,4,6,10,16,20,25,32,40,50,63,80,100,125А |
Називни напон (УЕ) |
ДЦ 24,48,120,250,500,750,1000 |
Магнетна издања |
Б Цурве: Између 3ин и 5 у Ц крива: између 5 ин и 10 инча Д Цурве: Између 10. и 14ин |
Електро-механичка издржљивост |
Преко 6000 циклуса |
Принцип рада
Принцип рада ДЦ МЦБ-а минијатурни прекидач заснован је на топлотним и електромагнетним ефектима електричне струје. Када непрекидни токови прекомерно пролази кроз ДЦ МЦБ, њен интерни биметал се загрева и одбија савијањем, што ослобађа механичку засун и прекида круг. Поред тога, у случају кратког споја, нагли пораст струје узрокује клип повезан са нападачицом ДЦ МЦБ-а или соленоидима на електромеханички премештање, који покреће механизам путовања како би прекинуо круг.
Специјални систем за гашење АРЦ-а и ограничавајући систем: ДЦ МЦБ усваја посебан систем за гашење АРЦ-а и систем ограничавања струје, који је у стању да брзо прекине струју грешке ДЦ дистрибутивног система и спречи генерацију и ширење лука.
Висока осетљивост и брзи одговор: ДЦ МЦБ може да открије мале струје цурења и одсече круг у врло кратком року, пружајући тренутну заштиту.
Поновно вишекратну употребу: За разлику од конвенционалних осигурача, ДЦ МЦБ се може ресетовати ручно или аутоматски након путовања, елиминирајући потребу за заменом.
На располагању је више тренутних оцена: ДЦ МЦБС је доступан у различитим спецификацијама о одређеним тренутним оценама.
Неполаризовано и поларизовано: ДЦ МЦБС на тржишту углавном се категорисани у поларизоване и непалоризоване. Поларизовани ДЦ МЦБС требају посебну пажњу посветити праву струје приликом повезивања, док непаларизовани ДЦ МЦБС може пружити заштиту безбједности без обзира на смер струје.
ДЦ МЦБС се широко користи где је потребна заштита напајања ДЦ, као што су центри података, системи за производњу фотографија, системи за производњу електричне енергије, системи за складиштење енергије и гомиле пуњења. Посебно на тржишту за складиштење енергије, где је смер струје често двосмерно (режим набоја / пражњења), потребно је користити не-поларизоване ДЦ МЦБС.
