6ка заштитни прекидач струјног прекидача РЦБО

СОНТУОЕЦ је један од кинеских добављача/произвођача специјализованих за производњу различитих малих електричних уређаја СТРО1-40 РЦБО, пуни назив је Прекидач заосталих струја са заштитом од прекомерне струје. То је електрични сигурносни уређај који интегрише заштиту од преоптерећења, заштиту од кратког споја и заштиту од цурења, и широко се користи у електричним системима у стамбеним, комерцијалним и индустријским подручјима како би се осигурала лична сигурност и сигуран рад опреме.СТРО7-40 РЦБО је важан електрични сигурносни уређај са заштитом од преоптерећења, кратког споја и цурења. Разумевањем његовог принципа рада, карактеристика, сценарија примене и метода избора и инсталације, можете боље користити и одржавати СТРО7-40 РЦБО како бисте осигурали безбедан рад електричних система.

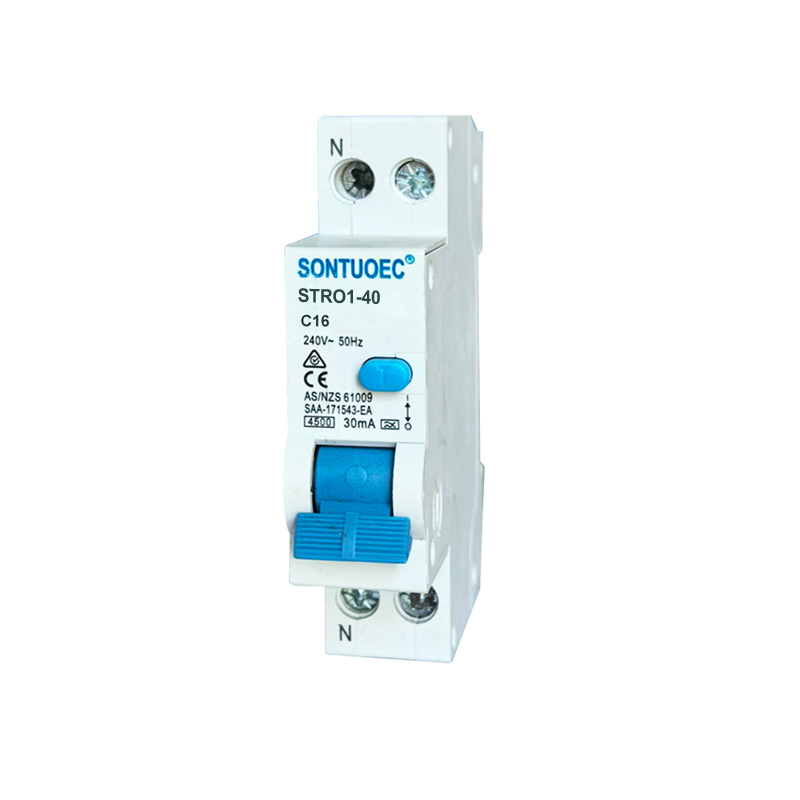

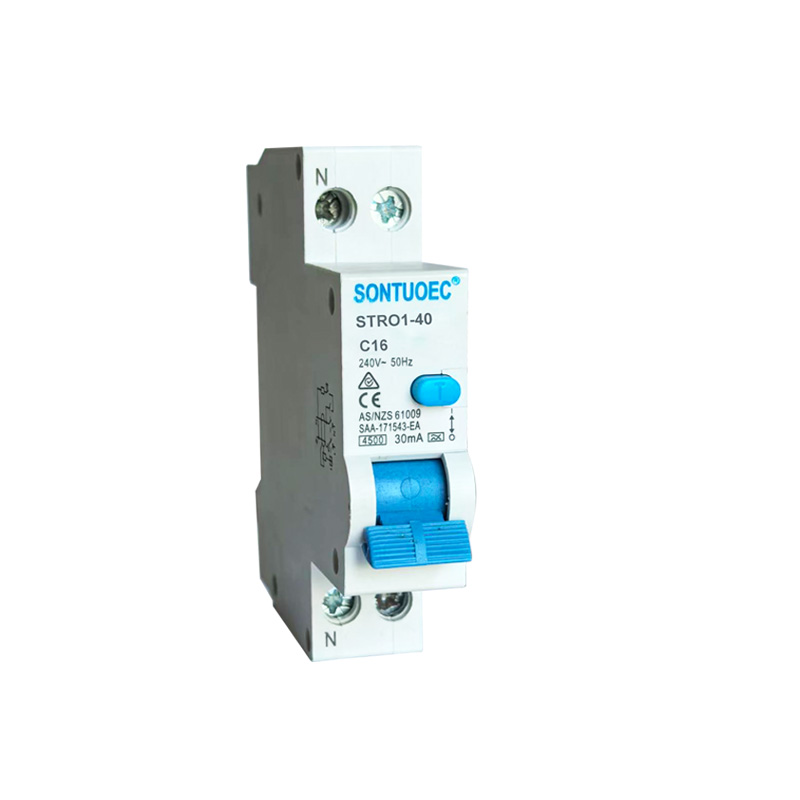

Модел:STRO1-40

Пошаљи упит

Опис производа

Спецификације:

Сандард			ИЕЦ/ЕН 61009-1
Електрични	Тип (таласни облик откривеног цурења у земљи)		Електронски тип
карактеристике	Називна струја Ин	A	А,АЦ
	Пољаци	P	1П+Н
	Називни напон	V	АЦ 230
	Називна струја:		6,10,16,20,25,32,40А
	Називна осетљивост И△н	A	0.01,0.03,0.1,0.3,0.5
	Напон изолације Уи	V	250
	Оцењена резидуална израда и	A	500
	прекидна способност И△м	A	500
	Струја кратког споја И△ц	A	45,006,000
	Називна фреквенција	Хз	50/60
	Степен загађења		2
Механички	Електрични живот	t	4000
карактеристике	Механички живот	t	10000
	Степен заштите		ИП20
	Температура околине	ºЦ	-25~+40
	(са дневним просеком ≤35ºЦ)	ºЦ	-25~+40
	Температура складиштења	ºЦ	-25~+70
Инсталација	Тип прикључка терминала		Кабловска/У-тип сабирница/пин-тип сабирница
	Величина терминала горња/доња за кабл	мм2	25
	Величина терминала горња/доња за кабл	АВГ	18-5
	Величина терминала врх/доња за сабирницу	мм2	25
	Величина терминала врх/доња за сабирницу	АВГ	18-3
	Монтажа		На ДИН шину ЕН 60715(35мм) помоћу уређаја за брзо спајање
	Веза		Одозго и одоздо

Главне функције СТРО1-40 РЦБО

Заштита од преоптерећења: Када струја у колу премаши номиналну вредност СТРО1-40 РЦБО, он ће аутоматски прекинути коло у одређеном временском периоду како би спречио прегревање кола и опреме, чиме се избегава пожар и оштећење.

Заштита од кратког споја: Када дође до кратког споја у колу, СТРО1-40 РЦБО ће брзо прекинути струјно коло како би спречио да струја кратког споја изазове озбиљна оштећења кола и опреме.

Заштита од цурења: СТРО1-40 РЦБО је способан да детектује заосталу струју (тј. струју цурења) у колу. Када резидуална струја пређе постављени праг, СТРО1-40 РЦБО ће прекинути струјно коло у веома кратком временском периоду како би спречио несреће од струјног удара и електрични пожар.

Принцип рада СТРО1-40 РЦБО

СТРО1-40 РЦБО садржи интерни термички магнетни детектор окидања (за заштиту од преоптерећења и кратког споја) и детектор заостале струје (за заштиту од цурења). Када је струја или резидуална струја у колу ненормална, одговарајући ударач покреће механизам за окидање СТРО7-40 РЦБО, чинећи га да брзо прекине струјно коло.

1.Тхермал Магнетиц Триппер: Користи топлоту и магнетно поље које се ствара када струја пролази кроз проводник да би покренула окидање. Када је струја превисока, проводник се загрева и генерише магнетно поље, што доводи до савијања биметала унутар термалног магнетног ударача или да магнет привуче гвоздено језгро, чиме се покреће механизам за окидање.

2. Детектор резидуалне струје: Користи струјни трансформатор нулте секвенце да детектује заосталу струју у колу. Када резидуална струја премаши постављени праг, детектор заостале струје ће послати сигнал механизму за окидање да прекине струјно коло.

Карактеристике СТРО1-40 РЦБО

Мултифункционална интеграција: СТРО1-40 РЦБО интегрише функције заштите од преоптерећења, кратког споја и цурења, поједностављујући дизајн и инсталацију електричних система.

Висока осетљивост: СТРО1-40 РЦБО могу брзо открити и прекинути абнормалне и резидуалне струје у колу, пружајући поуздану заштиту.

Једноставан за инсталацију и одржавање: СТРО1-40 РЦБО-ови су обично модулисани ради једноставне инсталације и одржавања.

Висока сигурност: СТРО1-40 РЦБО су ригорозно тестирани и сертификовани за високу сигурност и поузданост како би се осигурао безбедан рад електричних система.

Сценарији примене СТРО1-40 РЦБО

СТРО1-40 РЦБО се широко користе у електричним системима у стамбеном, комерцијалном и индустријском сектору, посебно онима који захтевају истовремену заштиту од преоптерећења, кратког споја и цурења у земљу. Обично се уграђују у разводне кутије, разводне табле или контролне ормаре како би заштитили кола и опрему од оштећења изазваних ненормалном струјом и напоном и да би спречили струјни удар.
