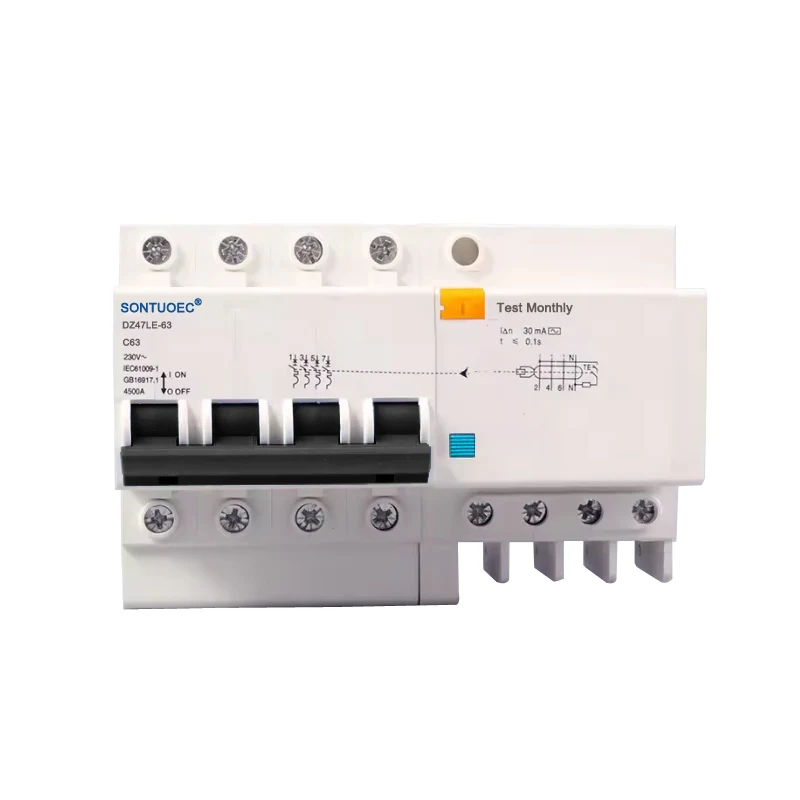

4п РЦБО АЦ Типе

Принцип рада

Принцип рада 4П РЦБО АЦ типа заснован је на векторској суми струја и на електромагнетним принципима. Када се струје у кругу на ватри (Л) и нула (Н) жице нису једнаке, векторски збир струја на примарној страни трансформаторског круга није нула, што ствара индукован напон у секундарном бочном намони. Овај изазвани напон се додаје електромагнетној релеју, генерисање струје за узбуђење које ствара обрнуту демагнетизујућу силу. Када струја квара достигне оперативну тренутну вредност РЦБО, ова реверзна демагнетизациона сила изазваће арматуру унутар електромагнетне релеја да се искључи из јарма, гурајући управљачки механизам за поступање и одсећи струјни круг.

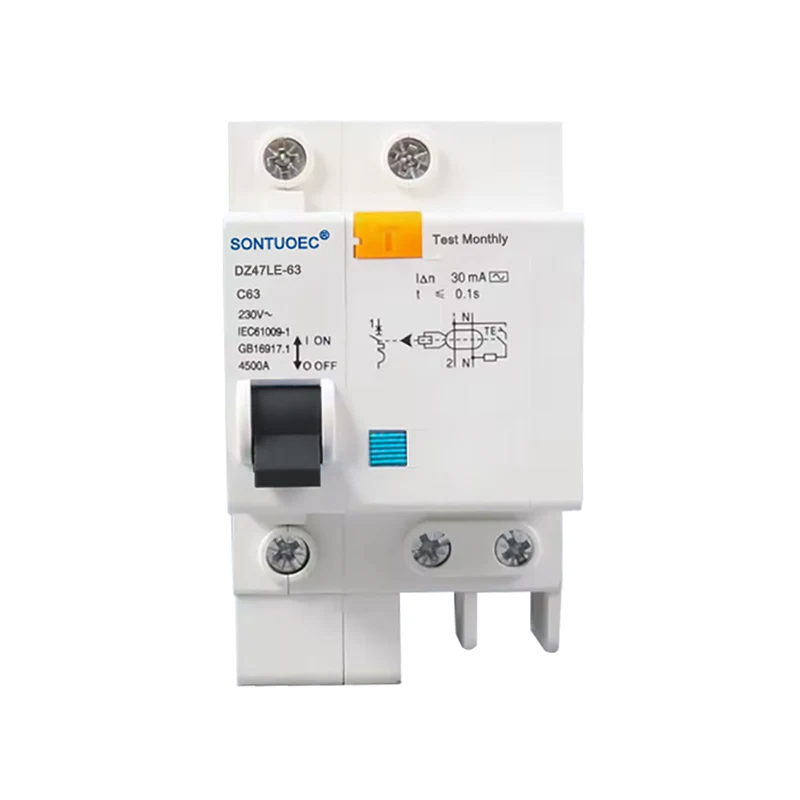

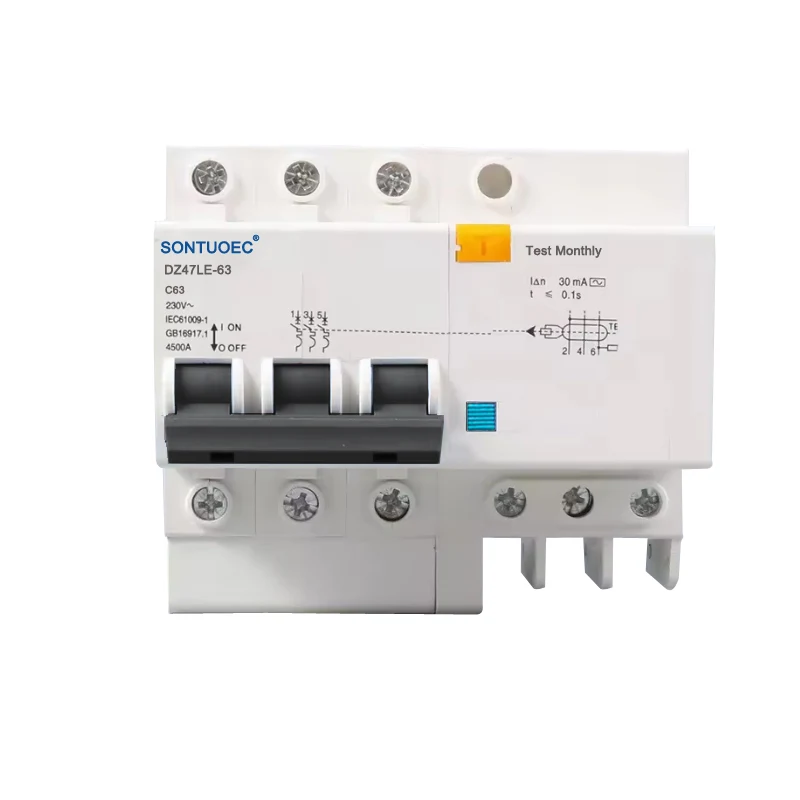

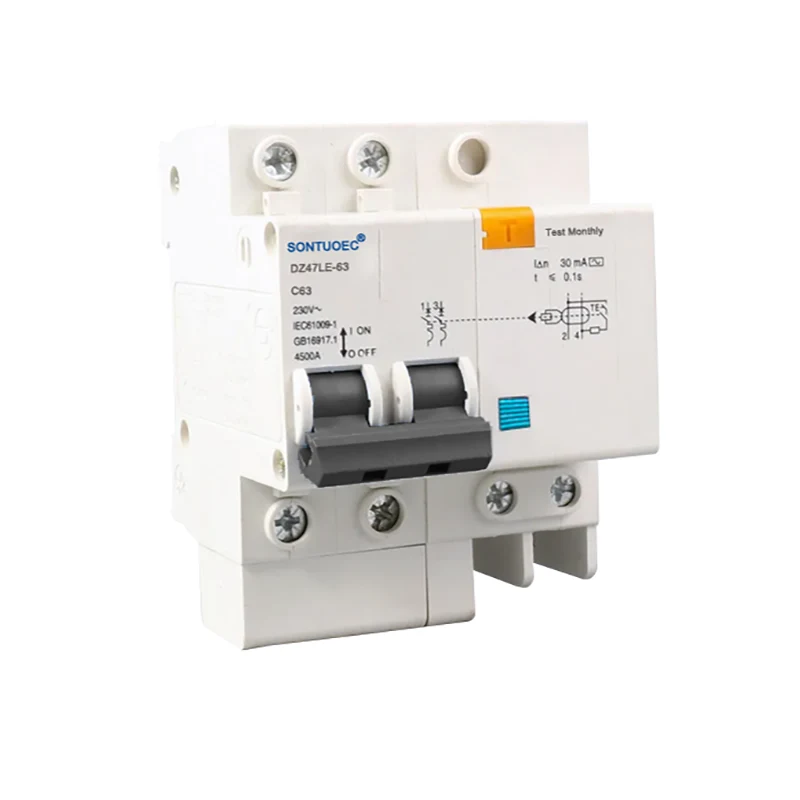

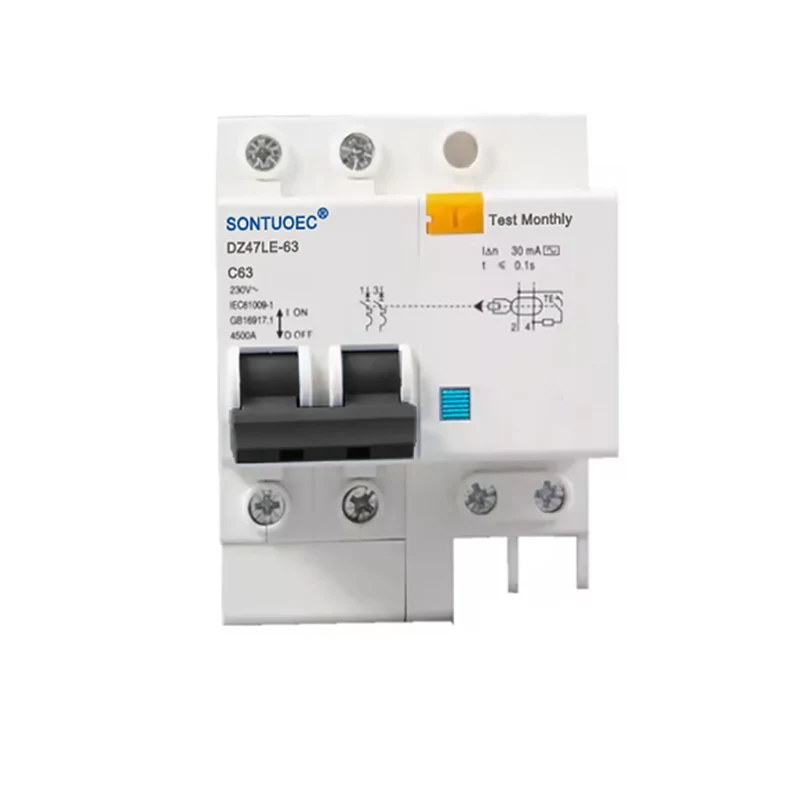

ДЗ47ЛЕ-63 Сериес Електронски прекидач за заштиту од чијања заштите је погодан за једнофазни стамбени круг АЦ 50Хз / 60Хз, називног напона 230В и оцењене струје 6а ~ 63а; 400В за трофазни круг АЦ 50Хз / 60Хз. Може да заштити преоптерећење круга и кратки спој. Овај производ има предности мале количине, високог прекршаја, живјети и нулте линије су истовремено исечени, такође заштиту особе од струјног струга од електричног цурења у случају пожарне жице и нулте линије повезане на преокрету.

У складу је са стандардом ИЕЦ61009-1, ГБ16917.1.

Функција:

1). Предвиди заштиту од електричног удара, грешке на земљи, струја цурења;

2). Предвиди заштиту од преоптерећења, кратког споја и прекомерног напона;

3). Мала запремина, висок капацитет прекршаја; Ливе жица и нула линија су истовремено прекинуте;

4). Мала величина и тежина, једноставна инсталација и ожичење, висока и трајна перформанса

5). Омогућити провртом записивања проузрокованих тренутним напоном и тренутном струјом.

Карактеристике и предности

Мултифункционална заштита: 4П РЦБО АЦ тип комбинује преосталу стручну заштиту и заштиту од прекомерне заштите да би се омогућила свеобухватна заштита за кругове и опрему.

Висока осетљивост: Високо осетљива заштита од нагледне апликације или спорог пораста заосталог синусоидног струје АЦ струја осигурава раздвајање.

Широк спектар примене: Погодно за АЦ кругове у домаћим, индустријским и комерцијалним системима за дистрибуцију електричне енергије, посебно за ожичење једног пожара-једно-нула.

Једноставан за инсталирање и одржавање: разуман структурни дизајн, једноставан за инсталирање, а истовремено лако извршити одржавање и ремонт.

Сценарији апликације

4п РЦБО АЦ тип се широко користи за заштиту од стручног круга у домовима, канцеларијама, пословним просторијама и индустријским објектима. Посебно је погодна за примене које захтевају заштиту ватре и нулте жица, као што су склопови осветљења, кругови утичнице и заштита опреме као што су мотори.
