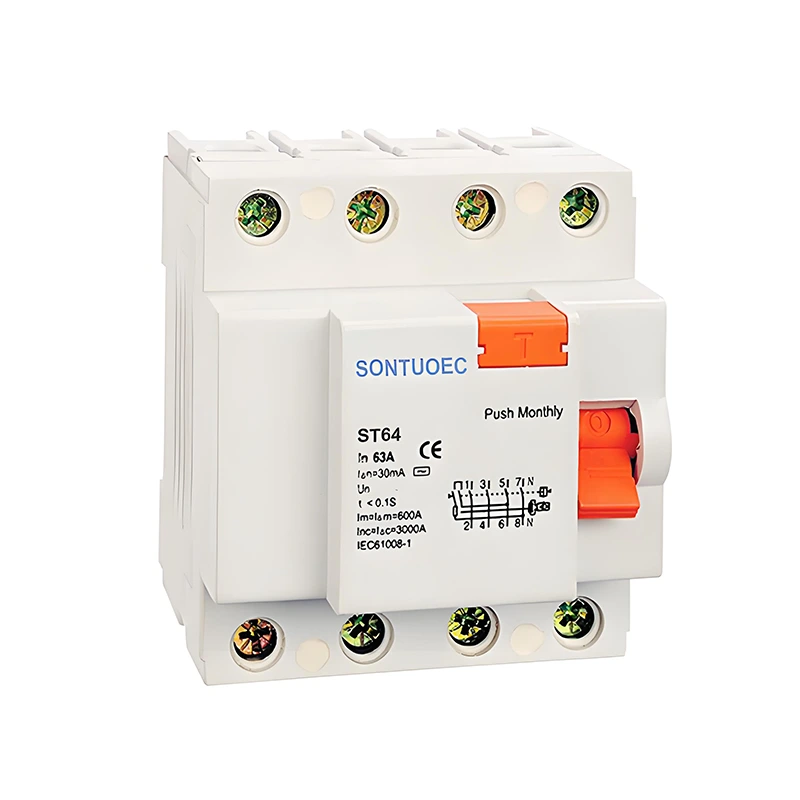

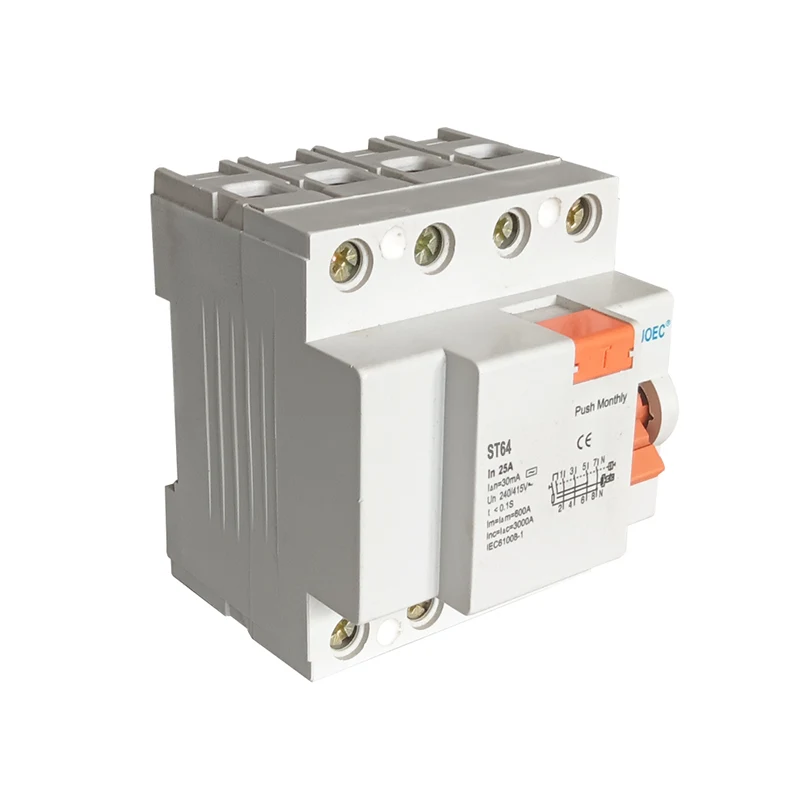

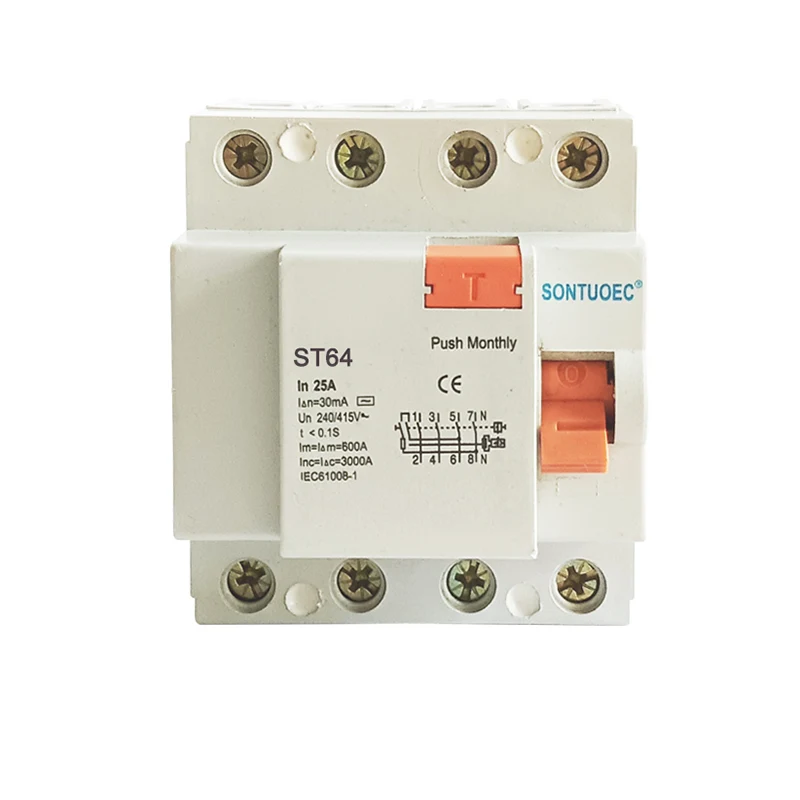

4П 63А / 30МА Преостали струјни прекидач

4P 63A /30mA Residual Current Circuit Breaker is a residual current circuit breaker with four poles (P), which has a rated current of 63A and a residual action current (i.e., leakage action current) of 30mA.The RCCB is mainly used for detecting residual currents in a circuit, and when this current exceeds the set value, the circuit breaker automatically cuts off the circuit to prevent electrocution accidents and electrical Пожари.

Модел:ST60

Пошаљи упит

Опис производа

Стандардни:	ИЕЦ 61008-1
Модел:	СТ60
Карактеристике преостале тренутне струје:	И и
Поле бр.:	2п, 4п
Називна струја:	16А, 25А, 32А, 40А, 63А;
Називни напон:	230 / 400В АЦ
Називна фреквенција:	50 / 60Хз
Оцењено резидуалне оперативне струје иΔн:	10мА, 30мА, 100мА, 300мА, 500мА
Оцењено резидуална не-оперативна струја и Δно:	≤0.5иΔн
Оцењени условни кратки струји струја у Инц:	6000А
Оцењени условни преостали кратки спој Тренутни ИΔЦ:	6000А
Триппинг Трајање:	Инстантни триппинг≤0.1сец
Тренутни опсег преосталог искључивања:	0,5иΔн ~ иΔн
Електро-механичка издржљивост:	4000 циклуса
Обртни момент:	2.0 нм
Прикључни терминал:	Вијак терминална терминал са стезаљком

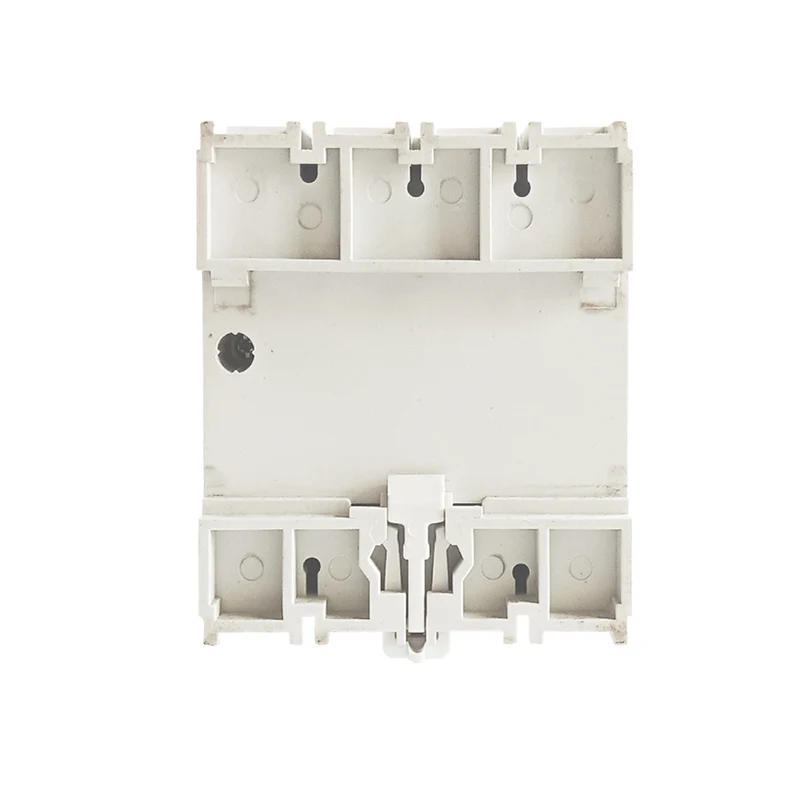

Инсталација:	35 мм ДИН монтажа шине

Принцип рада

Принцип радног односа од 4П 63А / 30МА заосталог струја заснива се на принципу електромагнетске индукције. Када преостала струја у кругу пређе подешену вредност, генерише се магнетни ток пропорционалан преосталој струји, а овај ток ће возити механизам за ослобађање да делује, чинећи прекид круга брзо прекинути круг. Истовремено, РЦЦБ такође има функцију заштите од преоптерећења и кратког споја, када струја у кругу прелази оцену и називу, такође покреће деловање механизма скидања.

Главне карактеристике

Четверополни дизајн: 4п значи да прекидач круга има четири терминала, који се обично користи у трофазној четворој жици или једнофазни три жица, способна да се истовремено исече све фазе и нуле (или неутралне) струје у исто време.

Висока називна струја: 63а Оцењена струја чини прекидач склопа у стању да носи већа оптерећења, погодна за заштиту електричне опреме високог снагу.

Осетљива откривање цурења: Преостала акција Тренутно постављање од 30МА је врло ниско, што може брзо да открије ситно цурење у кругу и одсечен на време да осигура сигурност особља и опреме.

Сигурно и поуздано: РЦЦБ усваја напредни механизам за ослобађање и контакт материјала са одличним електричним и механичким својствима, што може осигурати благовремено исећи круг у случају грешака, попут преоптерећења, кратких споја и цурења.

Сценариј апликације

4П 25А / 30МА РЦЦБ се широко користи у различитим ситуацијама које захтевају електричну заштиту, као што су:

Стамбене и комерцијалне зграде: Користи се за заштиту електричне опреме и личне сигурности, спречавање незгода и електричних пожара и електричних пожара.

Индустријске производне линије: Користи се за заштиту електричне опреме као што су мотори, трансформатори и друга електрична опрема из нормалног рада, спречавајући оштећење опреме и искључивање због цурења, преоптерећења и других разлога.

Јавни објекти: као што су болнице, школе, библиотеке и друга места, користи се за осигурање сигурног рада електричне опреме и сигурну употребу електричне енергије од стране особља.

4P 63A /30mA Residual Current Circuit Breaker
