Принцип рада 2П 63А / 30МА РЦД АЦ АЦ заснован је на преосталом тренутном трансформатору. Када се у електричном систему догоди неуравнотежена струја (тј. Процуриће), преостали струјни трансформатор открива ову неуравнотежену струју и пропорционално пропорционално пропорционално струје цурења. Овај магнетни ток покреће РЦД-ов механизам за унутрашње ослобађање, узрокујући да РЦД брзо прекине напајање.
Модел: |
Електро-магнетни тип; Електронски тип |
Стандардни | ИЕЦ 61008-1 |
Карактеристике преостале тренутне струје: |
И и |
Поле бр.: |

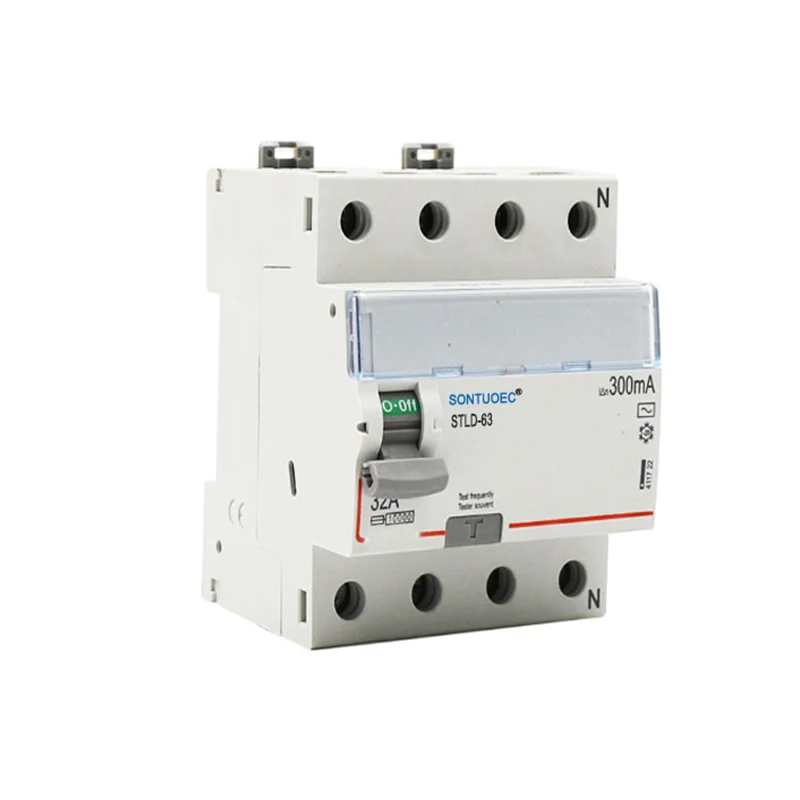

2п, 4п |
Називна струја: |
16А, 25А, 32А, 40А, 63А; |
Називни напон: |
230 / 400В АЦ |
Називна фреквенција: |
50 / 60Хз |
Оцењено резидуалне оперативне струје иΔн: |
10мА, 30мА, 100мА, 300мА, 500мА |
Оцењено резидуална не-оперативна струја и Δно: |
≤0.5иΔн |
Оцењени условни кратки струји струја у Инц: |
6000А |
Оцењени условни преостали кратки спој Тренутни ИΔЦ: |
6000А |
Триппинг Трајање: |
Инстантни триппинг≤0.1сец |
Тренутни опсег преосталог искључивања: |
0,5иΔн ~ иΔн |
Електро-механичка издржљивост: |
4000 циклуса |
Обртни момент: |
2.0 нм |
Прикључни терминал: |
Вијак терминална терминал са стезаљком |

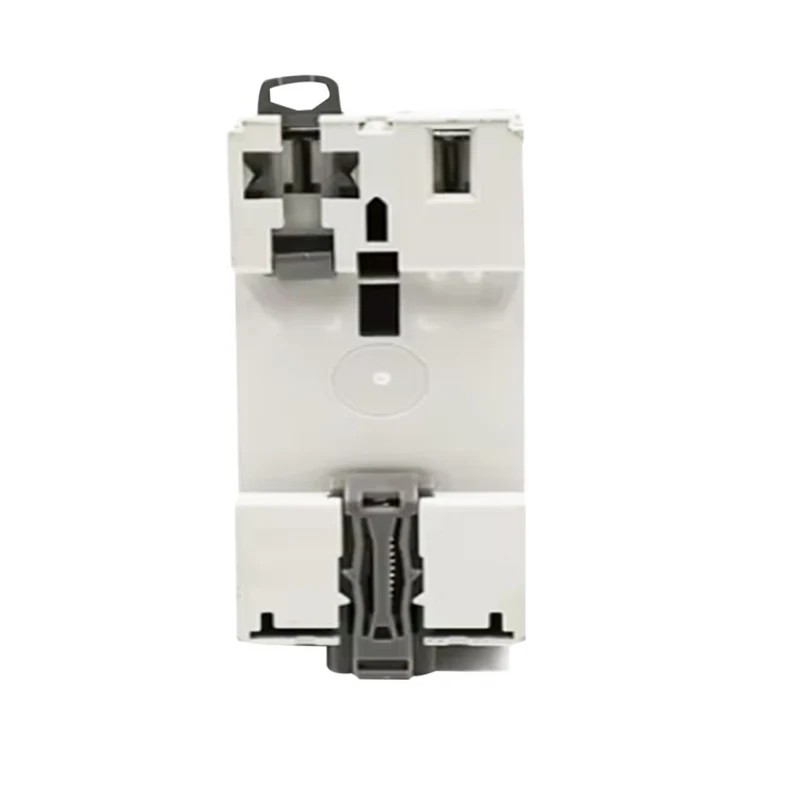

Инсталација: |
35 мм ДИН монтажа шине |

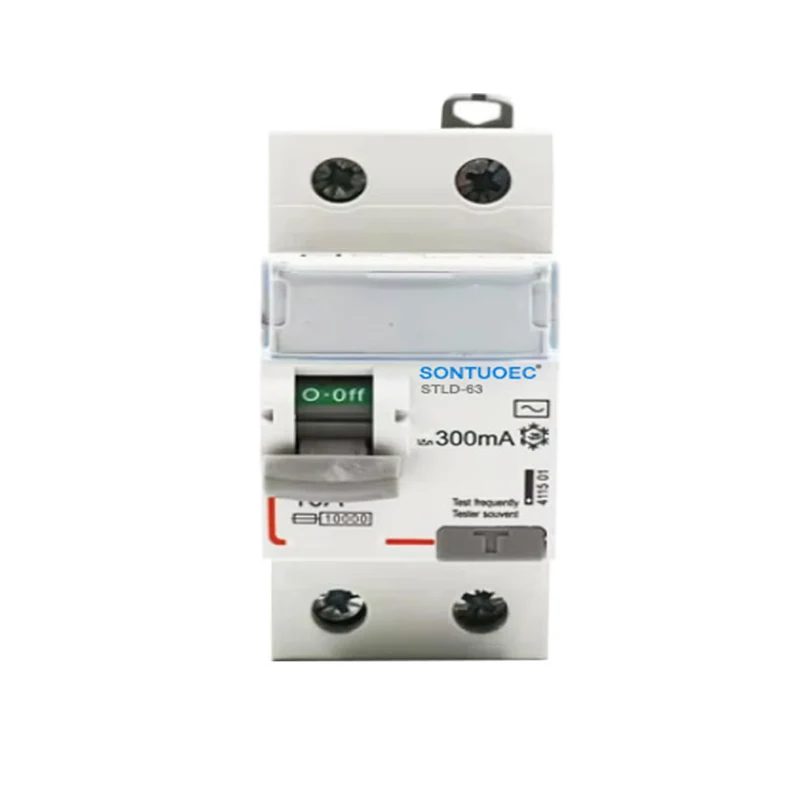

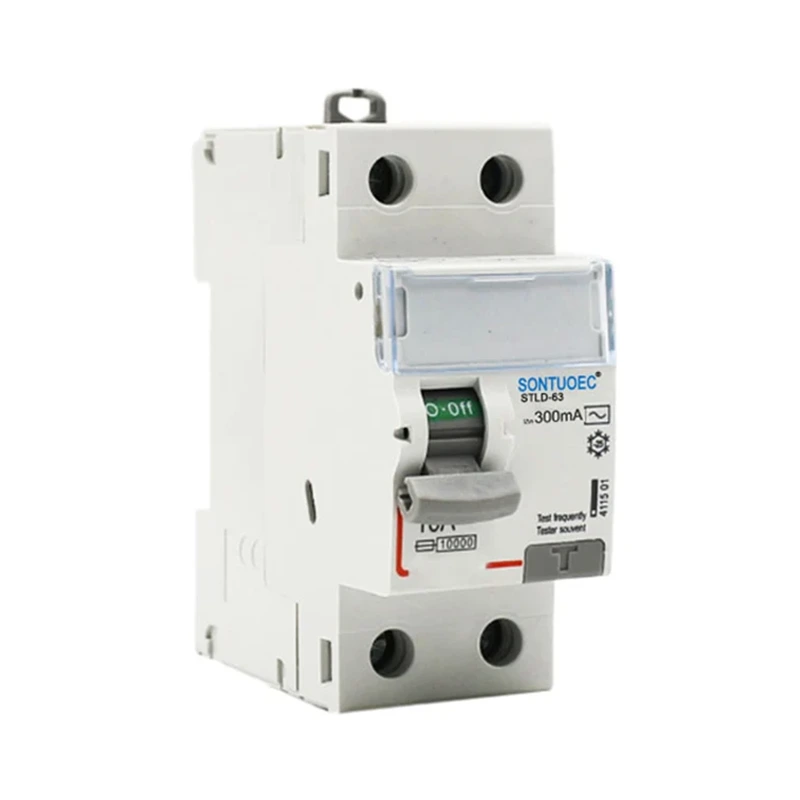

2П: Означава да је овај РЦД (преостали тренутни уређај) биполарни прекидач, тј. Може истовремено да контролише искључивање две линије. Овај дизајн се обично користи тамо где се и фаза и нула линија морају истовремено искључити како би се осигурало да се круг може у потпуности искључити у случају цурења или грешке, спречавање безбедносних несрећа, као што су погодности безбедности попут струје или електричних пожара.
63а: Означава да је РЦД оцењен на 63 ампера. Називна струја је максимална тренутна вредност коју РЦД може континуирано носити без да се узрокује прегревање или оштећење. У практичним апликацијама, одговарајућа оцена струја треба да буде изабрана у складу са оптерећењем електричног система.
30МА: Означава да струја акције цурења овог РЦД-а је 30 мА. Тренутна акција цурења је минимална тренутна вредност на којој РЦД открива струју цурења и покреће акцију. Када струја цурења у електричном систему прелази ову вредност, РЦД ће брзо прекинути напајање за заштиту личне сигурности и спречити несреће као што су електрични пожари.
РЦД: Преостала тренутни уређај је електрични сигурносни уређај који се користи за откривање преостале струје (тј. Струја цурења) у електричном систему и одсечен напајање. Широко се користи у различитим електронским системима са ниским напоном како би се омогућила свеобухватна заштита електричне опреме и особља.
Тип АЦ: Означава да је овај РЦД погодан за наизменичну струју (АЦ) системе. Измена струја (АЦ) је заједнички начин преношења електричне енергије и карактерише се периодичним променама у правцу напона и струје у поређењу са директним струјом (ДЦ). Стога, приликом одабира РЦД-а, одговарајући модел треба да буде изабран на основу врсте електричног система (АЦ или ДЦ).
1. Предвиде заштиту од зрачне грешке / цурења и функције изолације
2.Схиси струја кратког круга избија капацитет
3. Укључивање на терминал и ПИН / виљушка у типу БУСБАР везу
4. Опремљен прикључним прикључницима за заштићене прстима
5.Аутоматски искључивање круга када се појаве струја квара / цурења земље и прелази оцену осетљивости
6. Непознавање напона напајања и напона и без спољне сметње, флуктуација напона. ------------ Велика прикључна жица (35 мм прикључни кабл)
